مشكلة مع مجس للضغط

[osama matar]

السلام عليكم

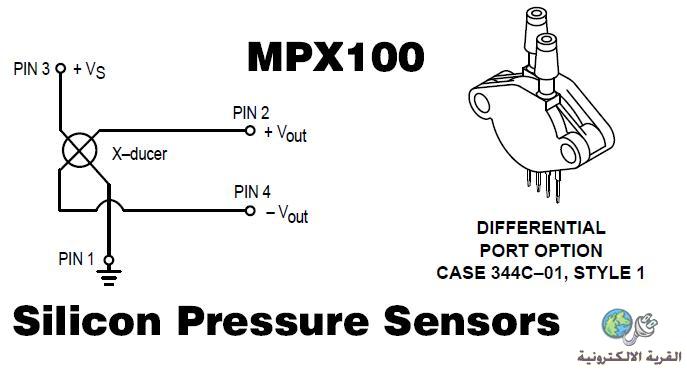

هنا مجس للضغط PRESSURE و الشفط VACUUM



Silicon Pressure Sensors

ومستخدم في الجهاز المعني به للشفط "يقيس نسبة خللة الهواء"

المشكلة أن الجهاز لا يقيس شفط الهواء

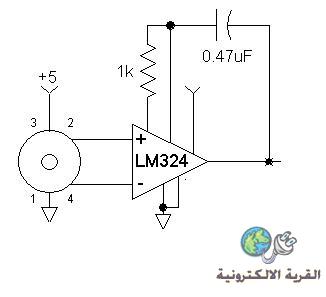

وهذه دائرة مشابهة مع بعض التعديل للواقع

السؤال:
قررت أن هذا السنسور عطلان وبحثت عنه فلم أجده ولو وجدته لما كانت مشكلة
الآن كيف أتأكد من عطله
حيث جهد تغذيته 3 فولت وعلى كل مخرج 1.3 فولت
وشكراً لكم

[ماجد عباس محمد]

اخى
324 كما تعلم بها 4 مكبرات و أطراف التوصيل لا توضح المقاومة تتصل بماذا ولا الطرفين الآخرين كما أنه لا يوجد تغذية بين الخرج والدخول العاكس
لو وجد رقم الحساس أو الدائرة كاملة قد استطيع المساعدة

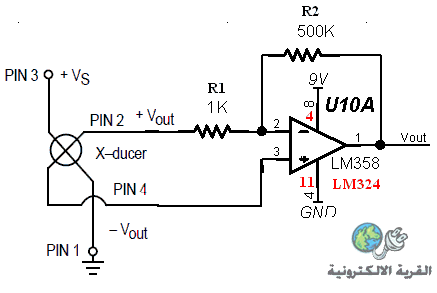

من الداتا شيت يمكنك تجميع هذه الدائرة على بوردة وهى ستعطى كسب 500
حساسية الحساس 0.6 مللى فولت لكل ك فتعطى الدائرة حوالى 0.3 فولت مقابله ولو جعلت المقاومة R2 بقيمة 1 ميجا سيكون الخرج تقريبا 0.6 فولت وهو يمكن قياسه فتحكم على الحساس

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
324 كما تعلم بها 4 مكبرات و أطراف التوصيل لا توضح المقاومة تتصل بماذا ولا الطرفين الآخرين كما أنه لا يوجد تغذية بين الخرج والدخول العاكس
لو وجد رقم الحساس أو الدائرة كاملة قد استطيع المساعدة

من الداتا شيت يمكنك تجميع هذه الدائرة على بوردة وهى ستعطى كسب 500
حساسية الحساس 0.6 مللى فولت لكل ك فتعطى الدائرة حوالى 0.3 فولت مقابله ولو جعلت المقاومة R2 بقيمة 1 ميجا سيكون الخرج تقريبا 0.6 فولت وهو يمكن قياسه فتحكم على الحساس

رقم الحساس هو المعروض MPX100
دائرة 324 غير متاحة الآن وهي صعبة لضيق المكان ودقة التوصيلات
ولكن هاك هذه المعلومات
جهد ال 3 فولت المغذي للمجس موخود من جهد 5 فولت عن طريق مقاومتي تجزئ أو أكثر
الموجب والسالب خرج المجس يصل لأطراف LM324 عن طريق مقاومتين
ال LM324 تغذى من جهد +12 و _12 فولت
خلخلة (شفط) الهواء المطلوب قياسها هي 720mm
الآن تغير الجهد على طرفي المجس لا يصل 0.1 فولت حتى عندما جعلت الفاكوم عليه وحده
فهل تظن أن ال 0.1 فولت قد تكون قادرة على أن تفسر كقراءة رقمية من صفر حتى 720 مللي؟
لأنه لو كان هذا ممكنا فلن يكون المجس عطلان
وأذكر أن وضع أطراف ساعة القياس على مداخل أو مخارج LM324 يعطي قراءة

[ماجد عباس محمد]

اخى
لا استطيع الحكم بدون الدائرة الدقيقة لأن الكسب الأقصى (بدون تغذية عكسية) للمكبر هو 50000 أى 0.6 مللى فولت خرج الحساس تكفى لإعطاء خرج 30 فولت حسب الدائرة التى رسمتها فى المشاركة رقم 1 لأنها تبدو بدون تغذية عكسية
ما استطيع قوله هو المس أحد أطراف دخل المكبر دون الآخر، لو ظهر خرج كبير فالمكبر يعمل و الحساس تالف و إلا فالمكبر سليم والحساس تالف
هل تقصد بساعة القياس آفو ذو ملف متحرك؟

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
لا استطيع الحكم بدون الدائرة الدقيقة لأن الكسب الأقصى (بدون تغذية عكسية) للمكبر هو 50000 أى 0.6 مللى فولت خرج الحساس تكفى لإعطاء خرج 30 فولت حسب الدائرة التى رسمتها فى المشاركة رقم 1 لأنها تبدو بدون تغذية عكسية
ما استطيع قوله هو المس أحد أطراف دخل المكبر دون الآخر، لو ظهر خرج كبير فالمكبر يعمل و الحساس تالف و إلا فالمكبر سليم والحساس تالف
هل تقصد بساعة القياس آفو ذو ملف متحرك؟

الرسم الذي أرفقته غير دقيق وقد ذكرت ذلك
موضوع المكبر LM اصبح خارجاً بعد استبداله وتجريبة تغيير جهد المداخل والحصول على عد عشوائي

فبالعودة للحساس وهنا اريد تأكيد أو نفي وجهة نظري

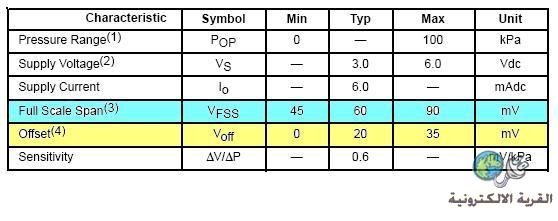

بالنظر للجدول التالي:

تجد أن تغير الجهد فقط 45 ملي فولت(بين الموجب والسالب للخرج) وهي قيمة يصعب تحديدها لأن الضغط بمجسات الأفوميتر (ساعة القياس DMM) على مكان القياس سيعطي فرقاً أكثر من ذلك
وهنا أهتم لجهد مركبة الدي سي والتي في المتوسط 20 مللي فولت في حين أن القياس لدي كما ذكرت سابقاً 1.3 فولت
قياس المجس بال DMM بين الموجب والسالب يعطي قراءة نحو 0.9 فولت وفي كلا الاتجاهين

[ماجد عباس محمد]

مادام المكبر قد ثبتت صلاحيته وهو يعمل إذن العيب فى الحساس لأن الجهد الذى يعطيه الحساس كان يغذى المكبر ويعطى قراءة. وذلك بصرف النظر عن قيمته، لذا فأنا اؤيد وجهة نظرك
