لو سمحتم ..طلب من عباقرة القرية

[zasdf]

السلام عليكم



الاخوة الاعضاء

احتاج الى دائرة لتحويل 1.5 فولت الى 5 فولت

التى تسنخدم فى شاحن الطوارئ


وفكرته: شحن الموبيل بواسطة حجر بطارية جاف



وشكرا لكم وعلى مجهوداتكم فى القرية

[فيصل72]

وعليكم السلام

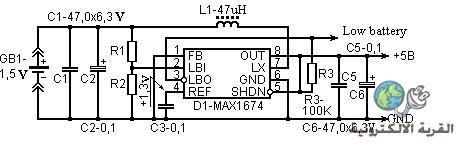

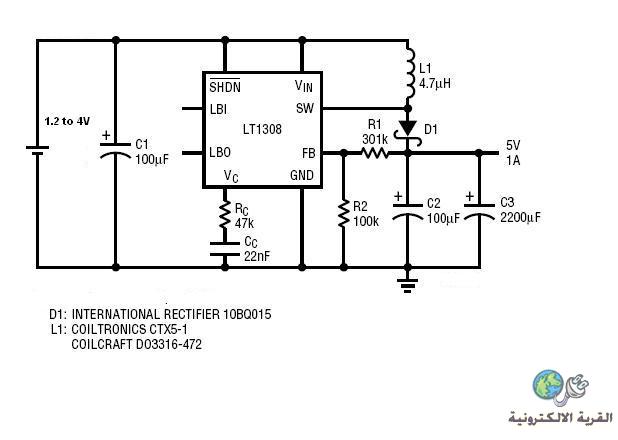

هذه بعض الدوائر






المشكلة أن بطارية جافة من حجم A قد تشحن الجوال لمرة واحدة أو أقل.

لماذا لا تستخدم 3 أحجار بالتسلسل فتحصل على 4,5 فولت؟.

[zasdf]

الف شكر اخى فيصل على المشاركة

بالنسبة للبطارية

انا عندى بطارية 1.5 فولت ليست جافة
يعنى ممكن تتشحن


وبالتالى لن احتاج انى اغير كل شوية حجر جاف


وكمان عندى بطاريات 3.7 فولت صغيرة الحجم التى توجد فى اجهزة الماتركس واجهزة mp3

ولكن المشكلة اللى واجهتنى انى معرفش اسماء الدوائر المتكاملة التى تعطى خرج 5 او 6 فولت


وانا ممكن اعدل عليها بحيث انها تعطى الخرج مظبوط

ويمكن اسهل طريقة انى ممكن اوصل مع الخرج لمبة او led على التوالى (بمعنى انها تكون سيريا) بحيث ان الطاقة الزيادة تروح لل led من غير ما تأثر على دائرة شحن الموبيل

[5282]

اليك دائرة وهى بسيطة وفكرتها هى توليد تردد عالى على ملف ذو قلب فيرايت والاستفادة من الجهد العكسى العالى المتولد ويمكنك استخدام اى مذبذب بدلا من بوابات not

الفولت الخرج يعتمد على عدد اللفات كلما زادت زاد الخرج



اى استفسار
