السلام عليكم
عندى دائرة لعمل روبوت يتفادى العوائق فعندما يقابله عائق ياما يلف يمين او يسار

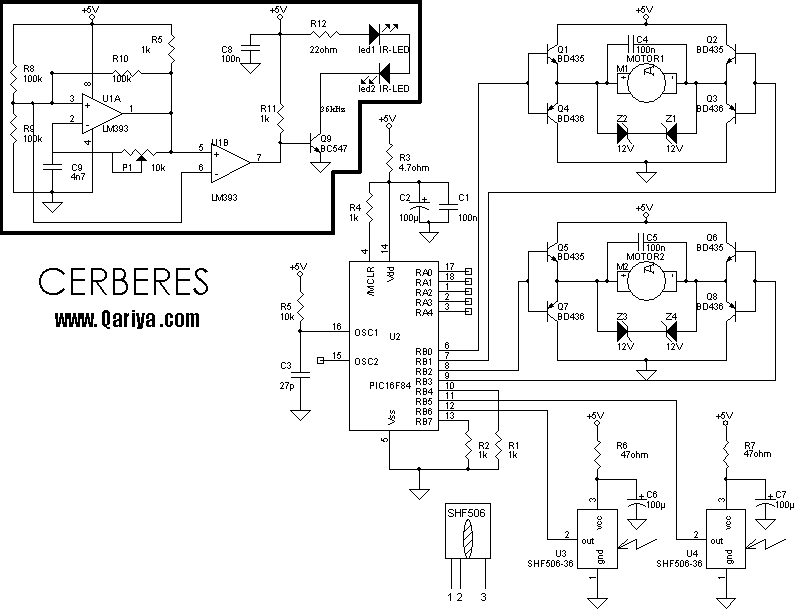

دى الدائرة

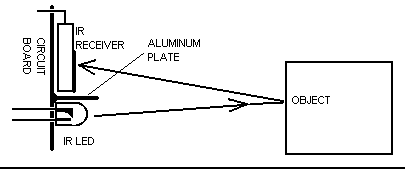

يجب وضع الليد مع قطع الاستقبل هكذا



للتحميل ملف البرمجةاضغط هنا

ولكن انا عندى طلب من الاعضاء انا عاوز PCB على البروتوس لانى حاولت اعملها ولكن طلعت صعبة شوية لان فيها مكونات كتير فاريت لو حد يعملى لها PCB على البروتوس ولكن تبقى مقسمة الى جزئين لانها متنفعش تبقى دائرة لانها هتبقى كببيرة وانا عندى البورده صغير لازم تبيقى جزئين على الاقل جزء المحطط بالمربع الاسود يكون لوحده والجزء المش محدد يكون لوحده

[sonic]

لاشكر على واجب ولكن انا بجد مجتاج حد يساعدنى فى الPCB

[ahmad jaber]

بصراحة يا اخي الدائرة غير واضحة

الجزء اللي فوق الدائرة رقم LM393

لا يظهر اين سوف توصل ولا مع من ولا حتى اي شي يا ريت لو توضح المخطط اكتر اخي

[sonic]

على ما اعتقد ياخى ان الاطراف المكتوب عليه 5فولت تتوصل مع بعضها والاطراف الى هى تشبه الاسهم دى الارضى يتوصله مع بعضهم والله اعلم احنا محتاجين حد خبير يقول لنا تتعمل ازاى

[jimmy neutron]

هذا الجزء الأول من pcb
http://www.mediafire.com/?66qciixz6uw39mp

[sonic]

اشكرك ياستاذ jimmy وانشاء الله يجعله من مزان حسناتك وياريت لو تعمل الpcb للجزء التانى وممكن اسال حضرتك ازاى لو عندى مجموعة من الwire فى pcb على بروتوس اخلى Trace Style =T50 بدل مافضل اختار كل Wire واعمل عليه T50وشكرا

[ahmad jaber]

السلام عليكم اخواني رأيت موضوع روبوت الي يتفادى العوائق التي امامه

وها هي الدائرة ولكن لست اعرف ما هو الجزء الاخير في الدائرة اللي مكتوب عليه shf506-36



هذا الرمز عبارة عن شو وكيف هي دائرته وما اسمه باللغة العامية ؟؟؟

[sonic]

السلام عليكم
ده نفس الموضوع الى انا عاملوا وكنت بردك محتاج فيه مساعدة ولكن للاسف محدش ساعدنى الى واحد كتر خيره محدش عاوز يساعد مش عارف
ده رابط الموضوع

http://www.qariya.com/vb/showthread.php?t=78900
