هل يمكن عمل logic gates بواسطة ترانسيستورات منفصله ؟؟

[littlevoice]

اريد عمل دائره للتحكم بسويتش النت عن طريقي وطريق المشترك معي بحيث من يحتاج السويتش يشغله ويمده بالكهرباء بدلا من ان يشتغل طوال الوقت..الغرض هو التحكم في المقام الاول ..
هل يمكن استخدام الترانسيستورات لتكوين (or gate) بحيث في حالة توصيل ايا منا كهرباء للسويتش يعمل ولا يعتمد السويتش علي مصدر واحد..

وهل لدي احد تصور افضل لفكرة دائره تقوم بالغرض؟

اه سيتم نقل الكهربايء عن طريق كابل النت
شكرا

[5282]

مفتاحين متوصلين بالتوازى يفوا بالغرض

[ماجد عباس محمد]

إجابة السؤال فى عنوان الموضوع هى نعم فهى أصلا TTL= Transistor Transistor Logic
أما السؤال داخل المشاركة فهل تستخدم كابل Network أم ما نوع الوصلات المستخدمة بين السويتش و كل مشترك؟

[littlevoice]

المشاركة الأصلية كتبت بواسطة 5282

مفتاحين متوصلين بالتوازى يفوا بالغرض

في هذه الحاله كابل النت يستخدم 4 سلوك لوظائف الشبكه وسلكين لنقل الكهرباء وسلكين لتوصيل المفتاحين علي التوازي المجموع 8 والكابل يحتوي علي 8..اذا الفكره قابله للتنفيذ..لكن
هل سيحدث فقد للتيار نتجة اضافة المفتاحين لان كل مفتاح هيكون في بيت من البيتن وبكده هضيف نصف طول السلك الاصلي لنقل التيار..
الادابتور مكتوب خرج 9 فولت و800ميلي امبير..

ثانيا اريد ان يكون مصدري الكهرباء مختلفين لزيادة التحكم اي من يشغل السويتش يمده بالكهرباء من منزله ..
شكرا

[littlevoice]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

إجابة السؤال فى عنوان الموضوع هى نعم فهى أصلا TTL= Transistor Transistor Logic
أما السؤال داخل المشاركة فهل تستخدم كابل Network أم ما نوع الوصلات المستخدمة بين السويتش و كل مشترك؟

شكرا للرد ..اذا كيف اصنع or gate بمدخلين وكم عدد الترانسيستورات..

نعم عن طريق كابل الشبكه..

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة littlevoice

شكرا للرد ..اذا كيف اصنع or gate بمدخلين وكم عدد الترانسيستورات..

نعم عن طريق كابل الشبكه..

سلام الله عليكم
أخي الكريم


الحمل المشترك قد لا يكون دقيقا لسبب التفاوت



باستعمال بسيط للديود

[littlevoice]

شكرا استاذنا ولاء الدين ..يبدو ان الدايود بسط الامر كثيرا عما كنت اتصور ..استفسار.. هل ممكن توضح سلوك المكونات في الحاله الثالثه باستخدام الدايود (اثناء وصل مصدري الطاقه) يعني هل السويتش هيسحب علي حسب حاجته من المصدرين بالتساوي ..
هل سيكون هناك تعديل عند استخدام 2 ادابتور كمصدري الكهرباء كل واحد خرجه 9فولت و 800 ملي امبير يعني هل احتاج مقومات او لا ..وما هي مواصفات الدايود عند استخدام هذه الادبتور؟

[ماجد عباس محمد]

الأمر بسيط

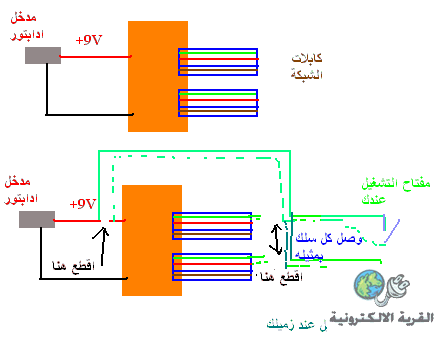

هذا شكل ووصلات الفيشة RJ45 المستخدمة فى النتورك

بها كما تعلم 4 أزواج منها 2 احتياطى غير مستخدمة
حدد زوج منها وليكن مثلا أخضر مع أخضر/أبيض
وصل دخل التغذية 9 فولت القادم من الأدابتور مثلا الى الأخضر بدلا من الدائرة و ضع مكانه فى الدائرة الأخضر/أبيض و كرر العمل على المخرج الثانى

فى جهازك حدد نفس الزوج ( أخضر مع أخضر/أبيض) و افصله من الجهاز (من وصلة النت)
هكذا
