مكونات الدائرة :
• مصدر جهد مستمر ( 10-15-25) فولت.
• مقاومة 1كيلو اوم .
• ثنائي زينر بجهد 6.5 فولت .
• ترانزستور NPN BC 140
• الحمل –مثلا - بمقاومة دخل 10 كيلو اوم
طريقة عمل الدائرة :
لدينا الحمل يحتاج إلى تيار مناسب - مقنن – لكي يعمل بصورة جيدة و فى الحالة المثالية يحتاج إلى جهد 15 فولت و تيار معين , ولكن إذا ازداد أو نقص التيار يختل عملة , وظيفة هذه الدائرة الحفاظ على التيار عند القيمة المناسبة لعمل الحمل .
في حالة زيادة الجهد ( زيادة التيار أيضا – قانون اوم -) يزداد الجهد المطبق على الزينر دايود وبالتالي تقل مقاومته و يمرر تيار كبير ويذهب تيار قليل إلى قاعدة الترانزستور مما يؤدى إلى فتح ممر التيار عبره بصورة جزئيه و يمر تيار مساوي للقيمة التي يحتاجها الحمل.
في حالة نقص جهد الدخل ( يتبعه نقص فى التيار ) فان الجهد المطبق على الزينر يقل وبالتالي تزيد المقاومة الداخلية ثم يمرر تيار اقل ويذهب جُل التيار الى قاعدة الترانزستور و بالتالي يُفتح ممر التيار عبر الترانزستور بصورة كبيرة و يمر تيار مناسب للحمل
يمكن استخدام هذه الدائرة في الاجهزه الحساسة لزيادة التيار مثل التلفاز , الحاسب , شاشات العرض عاليه النقاء
هذه الدائرة مفيدة جدا و تستخدم كدائرة حماية من تغير التيار و بالتالي تساعد على رفع كفاءة الجهاز الذي توصل به , وهى ذات مكونات بسيطة و مبدأ عمل بسيط جدا .
هذه قيم الجهد الذى يتغير كل مره ويأخذ قيمة مختلفه , ونلاحظ ثبات التيار عند 1 ملى امبير , وهذا هو الهدف من الدائرة
30 27 24 21 18 15 12 10 8 6 4 2 Vsupply
1 1 1 1 1 1 1 1 1 0.6 0.4 0.2 Iload mA

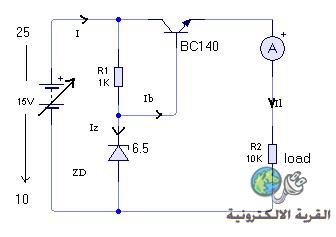

دائرة مثبت التيار
