دائرة الارسال ودائرة الاستقبال مع التحكم المختلف

[اكزي]

السلام عليكم

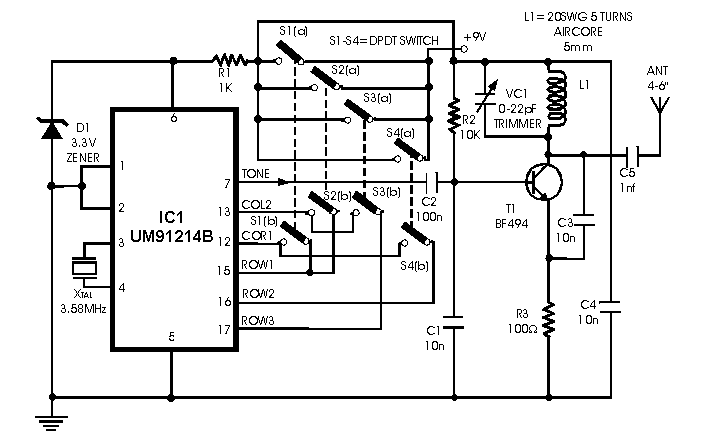

أقدم لكم دائرة الارسال ودائرة الاستقبال مع التحكم حسب الرغبة في أي خرج وهي صالحة للسيارات والألعاب بصفة عامة


أرجو أن تنال اعجابكم

[م.وليد الفرا]

مشكور الاستاذ اكزي على هذا النشاط لكنني اتساءل اخي أليس من المفروض ان تضع رابط المصدر مع الدوائر حتى يستزيد الاعضاء حول الموضوع
ما فائدة وضع مجرد مخططات دون ادنى توضيح او شرح او وضع رابط مساند ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

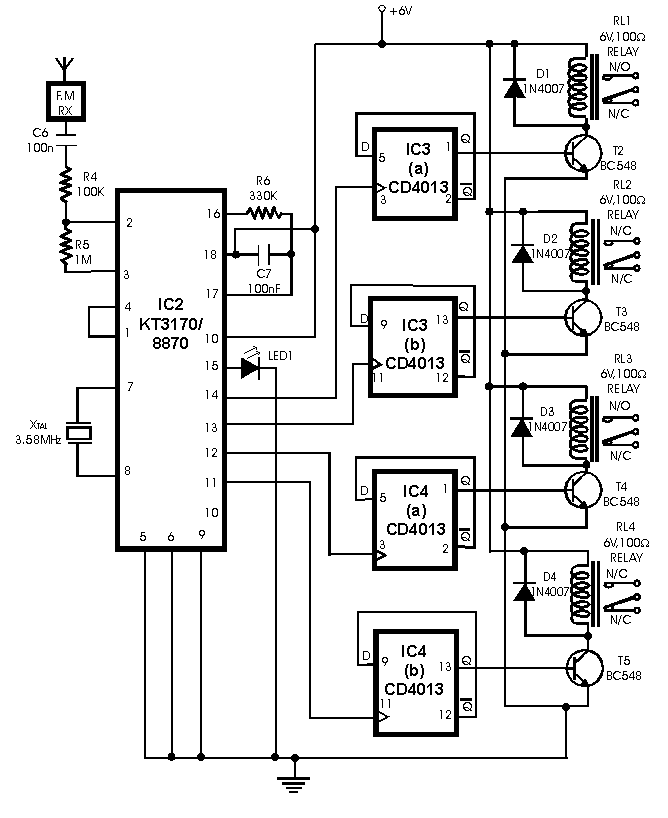

انا اسألك،،،، في الدائرة السفلية الخاصة باستقبال الاشارة ديوال تون، لماذا يضع بعد الهوائي مباشرة بلوك يسمية استقبال اف ام مع ان الاي سي الموجودة هي دائرة استقبال بحد ذاتها؟؟؟؟؟
تحياتي

[5282]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

مشكور الاستاذ اكزي على هذا النشاط لكنني اتساءل اخي أليس من المفروض ان تضع رابط المصدر مع الدوائر حتى يستزيد الاعضاء حول الموضوع
ما فائدة وضع مجرد مخططات دون ادنى توضيح او شرح او وضع رابط مساند ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
انا اسألك،،،، في الدائرة السفلية الخاصة باستقبال الاشارة ديوال تون، لماذا يضع بعد الهوائي مباشرة بلوك يسمية استقبال اف ام مع ان الاي سي الموجودة هي دائرة استقبال بحد ذاتها؟؟؟؟؟
تحياتي

هههههههه تصدق الدائرة ناقصة دائرة بحثت عن الداتا شيت للايسى وهو عبار عن LOW POWER DTMF RECEIVER
فى اول نظرة تحسب ان الايسى مستقبل ومفكك شفرة. ولكن دائرة المستقبل تحتاج الى دائرة مستقبل اف ام يتم ظبط ترددها على نفس تردد مذبذب المرسل.
بس بصراحة الدائرة فكرتها حلوة وعجبتنى اى مرمز dtmf وأى فاكك ترميز dtmf (ممكن نطلعهم من التليفونات القديمة) وأى دائرة مرسل ومستقبل لاسلكى وسيط بينهم وذلك سيكون اوفر واسهل بكثير من استخدام ميكروكنترولر

[اكزي]

السلام عليكم

تحية طيبة لأستادنا ومشرفنا الكريم وجزاك الله على تدخلك في محله

أما عن الشرح فهو بالفرنسية وقد خزنته مند فترة في مكتبة أقراصي وحولته الأن الى الانجليزية للفائدة

من هنا التحميل

http://www.mediafire.com/?cecntsumthqy58m

[اكزي]

المشاركة الأصلية كتبت بواسطة 5282

هههههههه تصدق الدائرة ناقصة دائرة بحثت عن الداتا شيت للايسى وهو عبار عن LOW POWER DTMF RECEIVER

المشاركة الأصلية كتبت بواسطة 5282

فى اول نظرة تحسب ان الايسى مستقبل ومفكك شفرة. ولكن دائرة المستقبل تحتاج الى دائرة مستقبل اف ام يتم ظبط ترددها على نفس تردد مذبذب المرسل.
بس بصراحة الدائرة فكرتها حلوة وعجبتنى اى مرمز dtmf وأى فاكك ترميز dtmf (ممكن نطلعهم من التليفونات القديمة) وأى دائرة مرسل ومستقبل لاسلكى وسيط بينهم وذلك سيكون اوفر واسهل بكثير من استخدام ميكروكنترولر

.............................

شكرا لك أخي الكريم على تدخلك لقد قمت بالتعديل بوضع ملف الشرح

[اكزي]

تدكير بالموضوع لأنه لا يظهر بمواضيعي في جووجل نعم أما في المنتدى لا تظهر لي

[بسام1970]

المشاركة الأصلية كتبت بواسطة اكزي

تدكير بالموضوع لأنه لا يظهر بمواضيعي في جووجل نعم أما في المنتدى لا تظهر لي

الأي سي UM8870 هي محلل النغم DTMF decoder وقد قمت باستخدامها في الماضي في التحكم عن بعد بربطها بمذياع (مستقبل) إف إم طبعا بعد وصل فلتر وعناصر لتحديد شدة الإشارة على مدخل الأي سي

وصلت دائرة الشيفرة الصوتية أو النغمية HT9315C أو MK5089N أو UM95088 بمرسل إف إم وكنت أستطيع تشغيل سيارة ألعاب بذلك

بالنسبة لنغمات الدي تي إم إف وإن لم تستطع الحصول على أي سي المشفر تستطيع تحميلها من الشبكة وتسجيلها وحقنها بالمرسل أو من نغمات أي تلفون

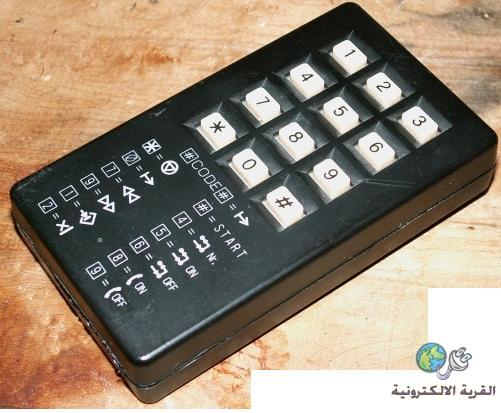

هذا الجهاز في الصورة أصبح نادرا ويستطيع المرء الحصول عليه مجانا وكان يباع مع أجهزة تسجيل المحادثات الهاتفية ويمكن من خلال النغمات وعند الاتصال في البيت من الخارج سماع المحادثات والتحكم بالهاتف المنزلي من هاتف عام.
وقد صنعت دائرة إف إم وأدخلتها بداخل هذا الجهاز واستطعت أن اتحكم بالسيارة بهذه الأداة

هناك طرق كثيرة لاستغلال الأمر يمكن أن يلحق مايكروكنترولر ويسجل رقما ما مثلا 0123490 ويحفظه حتى تعطيه الايعاز بالتشغيل ولا يشغل الآلة التي تريد إلا بعد أن تعطيه الرقم ورقم الإيعاز.


من لا يستطيع أن يجد هذه العناصر وعنده الوقت وبعض الخبرة والمهارة يستطيع أن يستغل الأي سي 4046 فهي رخيصة ولكن لا توجد دوائر سهلة متوفرة للنقل والتنفيذ يجب على المرء أو يجلس ويصمم بنفسه

فيمكن عمل شيفرة على شكل نغمة بالأيسي 555 وذات تذبذب معين

وعند استقبالها في المذياع تعمل 4046 على تشغيل الحمل المراد تشغيله عندما تتأكد الأيسي 4046 PLL من تطابق الشيفرة مع التذبذب المعياري لديها.
وذلك حتى لا يعمل الحمل عند استقبال المذياع ما هب ودب.

[اكزي]

[QUOTE=بسام1970;616961]


..................

شكرا لك أخي الكريم على الاضافة الجميلة وبارك الله فيك
