دائرة تحديد التيار والفصل عند اللود الزائد

[noor1144]

السلام عليكم

كيف اعمل دائرة واحدد فيها التيار بحيث اذا زاد عن المحدد مثلا اذا زاد عن 10 امبير تفصل الدائرة
واريد اكثر من دائرة بتيارات مختلفة ( تفصل عند تيارات مختلفة )
ياريت تساعدوني فيها مع قليل من الشرح حتى اغير كما اشاء في تحديد الفصل
وما اسم هذه الدوائر بالانجليزي

اريد ان استخدمها كدائرة حماية

وشكرا لكم ولجهودكم

[م قاصد]

متوفرة بكثرة
واسمها اوفرلود . و يمكن استخدامها للتيار المستمر و المتناوب و كل قطعة تحمل مدى معين من التيارات يمكنك التحديد بسهولة .
تستخدم غالبا في بوردات السيطرة لحماية المحركات من التيار الزائد .
و للتيارات العالية 25 امبير واكثر يمكنك استخدام محولة تيار معها .

[noor1144]

هل من دائرة
مع توضيح تغير التيار
وشكرا

[ماجد عباس محمد]

لم تحدد تيار متردد أم مستمر

[noor1144]

مستمر اخي الفاضل

ومن اجل ان لااسال كل شوي اريد انا اعرف طريقة تحديد التيار
عشان اريدها مختلفة لدوائر عديدة

وهل هي الدائرة نفسها اذا حصل شورت ايضا تفصل ؟!

ام دائرة الشورت شيء ودائرة التيار شيء آخر

هل الاوفر لود تشمل الاثنين

وبارك الله فيكم جميعا و زادكم الله علما

[محمد خيرالدين]

يوجد عدة نماذج لهذا النوع من الدارات النوع الافضل للتيار المستمر يستعمل مكبر العمليات بشكل دارة مقارن يمكن استعمال الدارة 741 لعمل هذا المشروع او اي دارة مكبر عمليات وبعملية بسيطة يمكنك ان تعمل الاوفرلود المطلوب وبالامبير المطلوب في هذا النوع من الدارات يثبت الطرف العاكس الى جهد ثابت او تضاف مقاومة متغيرة على طرف الجهد الثابت وذلك للتحكم بالامبير المصلوب اما الطرف الغير عاكس يوصل الى مقاومة صغيرة نثبيا بحدود ال 0.1 اوم او اقل وباستطاعة تحسب حسب امبير الحمل عندما يتجاوز الجهد على طرف المقاومة 0.1 اوم الوصولة الى الطرق الغير عاكس جهد الطرف العاكس للمقارن بسب الامبير لان المقاومة تعمل بقانون اوم فبزيادة الامبير عبرها يزيد الفولت على طرفيها عندها تعمل الدارة ويتم فصل الحمل وان شاء الله سوف افيدك بدارة او اكثر مع الشرح المفصل

[ماجد عباس محمد]

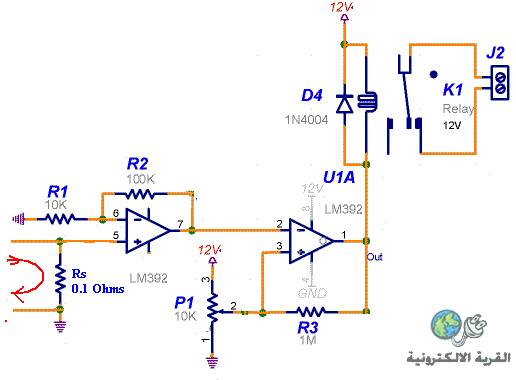

هذه دائرة مبنية على المتكاملة LM392 وهى متوافرة و تحتوى على مقارن و مكبر عمليات و إن لم تجدها يمكنك استخدام LM358 بها مكبرين ولكن دون الريلاى

الفكرة أنك تدخل التيار فى مقاومة صغيرة جدا Rs حقيقة لا يهم قيمتها كثيرا لأنك يمكنك معايرة الدائرة و كلما قلت ، قلت القدرة المطلوبة لها
هذا التيار يسبب فولت عليها وهو يكبر هنا 100 مرة ويمكنك تغيير R2 إلى 1 ميجا ليكون التكبير 1000 مرة فلو استخدمت مقاومة Rs بقيمة 0.01 أوم مثلا، فتيار 1 أمبير يسبب 0.01 فولت و يكبر 100 مرة ليصير 1 فولت وهو كافى للكشف عنه بواسطة المفارن فى الدائرة التالية و القدرة = 1×1×0.01 = 0.01 وات أى أن أى مقاومة تصلح و تكفى سلك حرارى صغير من أى سخان أو سلك نحاسى رفيع فأرفع سلك 0.1 ديزيم أى 0.1 مم ينصهر عند 3 أمبير
المقاومة P1 تحدد منها التيار و لتحديد التيار إما بالحساب كما شرحت أو يمكنك تمرير 1 أمبير مثلا ثم تقيس على الطرف المنزلق P1 قيمة الفولت الذى عنده يتغير خرج المقارن فتعرف أن هذا الفولت يكفى لأمبير واحد و ضعفه يصلح لضعف التيار وهكذا

[م قاصد]

الدائرة ممتازة
شكرا استاذ ماجد .
لكن المشكلة في المقاومة الصغيرة من اين ناتي بها ؟
