السلام عليكم

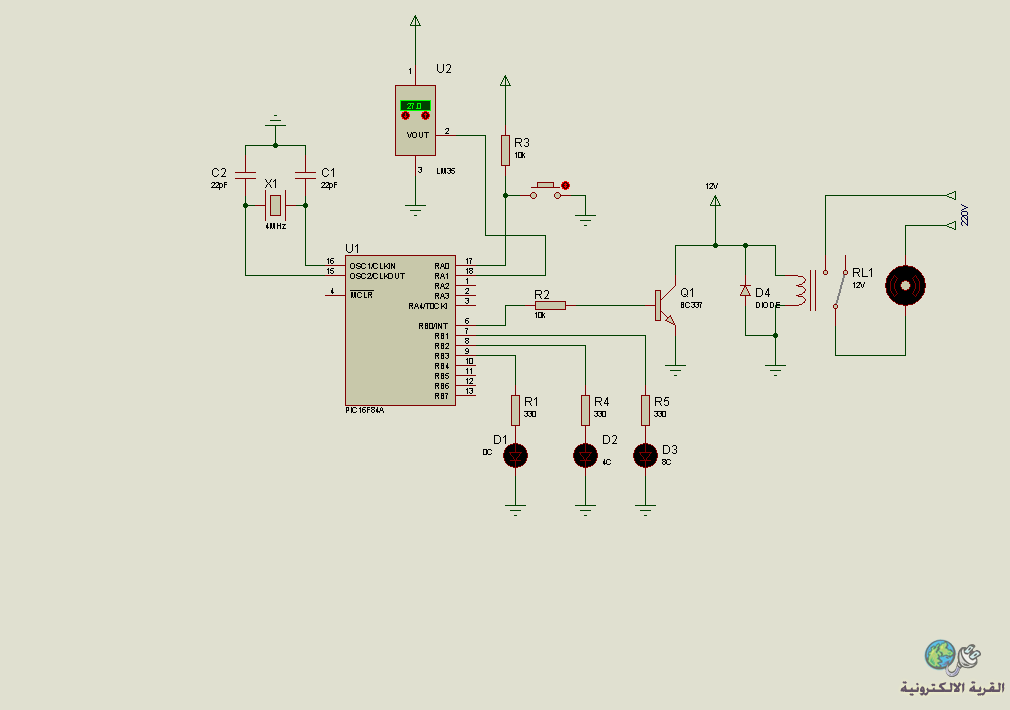

المرجو من الاخوة مد المساعد ة في برمجة المشروع الذي الصورة التي في الاسفل.
معطيات المشروع :
المشروع هو نظام للتحكم في درجة الحرارة لضاغط ثلاجة منزلية على ثلاث مستويات; حيث يتم تغيير درجة الحرارة بالضغط على الزر S. أي عند كل ضغطة زر يتم الإنتقال من مستوى درجة حرارة إلى الذي يليه مع إشتعال الليد الموافق له
- 0 درجة مئوية.
- 4 درجة مئوية.
- 8 درجة مئوية

في البداية يضئ الليد الموافق ل 0درجة مئوية حينها يعمل الضاغط على هذا المستوى; فإن كان درجة الحرارة المطلوبة أصغر من المقاسة فصلت التغدية عن الضاغط.
ْدرجة الحرارة المطلوبة تساوي درجة الحرارة المقاسة : توقف الضاغط.
ْدرجة الحرارة المطلوبة أكبر بثلاث درجات من المقاسة : إشتغال الضاغط.

[فيصل72]

وعليكم السلام
أخي الكريم
اعتقد أن ما تقصده: اذا كانت درجة الحرارة المقاسة أصغر من المطلوبة فصلت الضاغط.
كذلك بالنسبة للخيار الثاني والثالث.
كذلك يجب أن تغير البيك بآخر يحتوي على مداخل ADC ليعمل معك في هذه الدائرة.
