كيف يمكن تصميم لوحة مفاتيح رقميه

[محمدعلي]

كيف يمكن تصميم لوحة مفاتيح رقميه بواسطة اللوح النحاسي

PCB

فهل قام أحد بتصنيع هذه القطعة ؟
فكرتي أن الأزرار ستكون سهله ويمكن إستخدام أي هاتف عطلان واخذ هذه الأزرار منه
لكن كيف يمكن تصميم اللوحة الأم الخاصة بها من الأساس
وكذلك من أين أحضر المادة التي توضح أسفل الأزرار مثل المادة الموجوده أسفل أزرار الريموت

وشكراً

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة محمدعلي

كيف يمكن تصميم لوحة مفاتيح رقميه بواسطة اللوح النحاسي

PCB

فهل قام أحد بتصنيع هذه القطعة ؟
فكرتي أن الأزرار ستكون سهله ويمكن إستخدام أي هاتف عطلان واخذ هذه الأزرار منه
لكن كيف يمكن تصميم اللوحة الأم الخاصة بها من الأساس
وكذلك من أين أحضر المادة التي توضح أسفل الأزرار مثل المادة الموجوده أسفل أزرار الريموت

وشكراً

اخى الكريم شكرا جزيلا لك

شكرا على السؤال فهو يفتح الباب للابتكار

المشكلة فى توفر الخامات المناسبة

1- تم تنفيذ لوحة مفاتيح (وكانت ذات توصيل معين) بالامكانيات المتوفرة آن ذاك وهى المفاتيح الضاغطة الصغيرة العادية والمتوفرة بكثرة وتركب على pcb مباشرة وتم اللوحة المطبوعة بالطرق المعتادة ثم الكتابة فوق المفاتيح بما يناسبها بالإستيكرات واعطت نتائج جيدة .

2-عند محاولة اخذ مفاتيح من لوحة مفاتيح مثل التليفون او لوحة مفاتيح الكومبيوتر قابلتنى مشكلة التركيب الميكانيكى المناسب .

3- اللوح المطبوعة التى تحت المفاتيح هى لوح مطبوعة مرنة وهى فى الاساس مادة بلاستيكية والمسارات اما ان تصنع من النحاس كما فى الطرق العادية وكما هو الغالب أو تصنع عن طريق أقلام تسمى بالاقلام الكربونية والخطوط المرسومة بهذه الاقلام موصلة للتيار الكهربى وتستخدم فى اصلاح المسارات النحاسية التالفة برسم خط كربونى بدلا منه .

مع تمنياتى بدوام التوفيق

[أبو معاذ 2010]

السلام عليكم و رحمة الله تعالى و بركاته

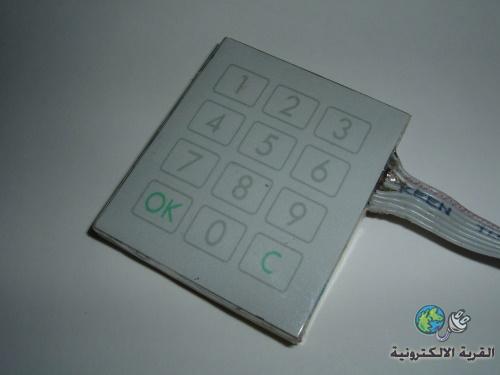

أنا صنعت واحدة بنفس الطريقة التي تحدث عنها أستاذنا فتح الله و هذه صورتها :

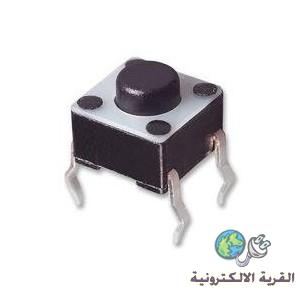

و استعملت فيها أزرار صغيرة مثل التي في الصورة على لوح نحاسي مطبوع و ملأت الفراغات بين الأزرار بإسفنج متماسك مثل الذي في وسادة الفأرة ثم غطيت الأزرار بورق بلاستيك مطاوع ثم ورقة طبعت عليها الأرقام مدعمة بشريط لاصق .
و النتيجة كانت جيدة و الحمد لله .

[محمدعلي]

جزاك الله خير ابو معاذ
فكره رائعه جداً والله
ولو قلت لي كم كلفت الفكره ، أعتقد أنها مكلفه بعض الشئ بسبب شراء الأزرار. أرجو التوضيح أكثر إن أمكن
ولو قمت بشرح كامل لكان أفضل
بخصوص الغلاف الخارجي كيف قمت بتصنيعه لقد أعجبني شكله

وإنشاء الله نرى أفكار آخرى

وشكراً

[أبو معاذ 2010]

المشاركة الأصلية كتبت بواسطة محمدعلي

جزاك الله خير ابو معاذ
فكره رائعه جداً والله
ولو قلت لي كم كلفت الفكره ، أعتقد أنها مكلفه بعض الشئ بسبب شراء الأزرار. أرجو التوضيح أكثر إن أمكن
ولو قمت بشرح كامل لكان أفضل
بخصوص الغلاف الخارجي كيف قمت بتصنيعه لقد أعجبني شكله

وإنشاء الله نرى أفكار آخرى

وشكراً

بارك الله فيك أخي محمد علي ، أنا قمت بشرح الطريقة كاملة على الرابط :

http://www.qariya.com/vb/showthread.php?t=80297

[محمدعلي]

بيض الله وجهك يا أبو معاذ
ما قصرت والله

شكراً جزيلاً
