[Eng.Omar Najem]

السلام عليكم

اخواني الاعزاء

انا بحاجة الى مسادة في كيفية عمل دائرة تشغل stepper motor

و اضافة هذا الجزء للدائرة

نضعط على زر نجعل المااتور يلف يمين خطوة مع كل ضغطة على نفس الزر و يدور الى اليسار خطوة واحدة عند الضغط على زر اخر و استخدام زر عند الضغط عليه يدور الماتور بصورة مستمرة الى اليمين و زر لكي يدور بصورة مستمرة الى الشمال و زر لايقاف الموتور.

و املك سؤال

اما اسم الجزء الذي يظهر في الصورة اعلاه و ما هي الـ datadheet له

تحياتي

[Tunisian Eng]

السلام عليكم

هذا المشروع مهم جدا من الناحية البيداغوجية وهو ربما من أصعب واهم المشاريع التي طلبها الإخوة في هذا المنتدى.

انا في الحقيقة لم أنتبه الى هذه المشاركة الا منذ لحظات.

أخي اذا كنت انت او احد الاخوة مهتما بهذا المشروع فيمكنني إن شاء الله إعانتك على ذلك وسأصمم لك ما تريد إن شاء الله.

أخوكم محسن

[mahmoudomar_89]

السلام عليكم ورحمه الله وبركاته

بالنسبه للدائره يوجد دائره في الداتا شيت الخاصه ب l298
وهي دائه جميله وسهله التنفيذ اما بالنسبه للصوره فهي لا تظهر عندي

والله يااخي كان نفسي ارسملك الدائره وطريقه عملها لكن ظروف الامتحانات تمنعني فعذرا اخي

[haysem]

http://www.8051projects.net/stepper-...troduction.php

هذا الموقع فيه كل حاجة عن ستيبر موتور

[Eng.Omar Najem]

اقتباس المشاركة الأصلية كتبت بواسطة Tunisian Eng السلام عليكم هذا المشروع مهم جدا من الناحية البيداغوجية وهو ربما من أصعب واهم المشاريع التي طلبها الإخوة في هذا المنتدى. انا في الحقيقة لم أنتبه الى هذه المشاركة الا منذ لحظات. أخي اذا كنت انت او احد الاخوة مهتما بهذا المشروع فيمكنني إن شاء الله إعانتك على ذلك وسأصمم لك ما تريد إن شاء الله. أخوكم محسن

شكرا اخي الغالي

بصراحة انا محتاج الى هذه الدائرة بصورة ضرورية

و الجزء الذي كنت قد و ضعت صورته اتضح ان اسمع keybad

[Tunisian Eng]

اقتباس المشاركة الأصلية كتبت بواسطة Eng.Omar Najem شكرا اخي الغالي بصراحة انا محتاج الى هذه الدائرة بصورة ضرورية و الجزء الذي كنت قد و ضعت صورته اتضح ان اسمع keybad

السلام عليكم

هذه الدارة صممتها لك كما طلبتها انت بالضبط.

طريقة عما الدارة:

أولا تضغط على الزر الذي يلف خطوة واحدة على اليسار أو على اليمين كما تريد وبالعدد الذي تريد.

يمكنك ان تضغط على الزر الذي يجعل المحرك يدور بصورة مسترسلة يمينا او يسارا ثم يمينا وهكذا.

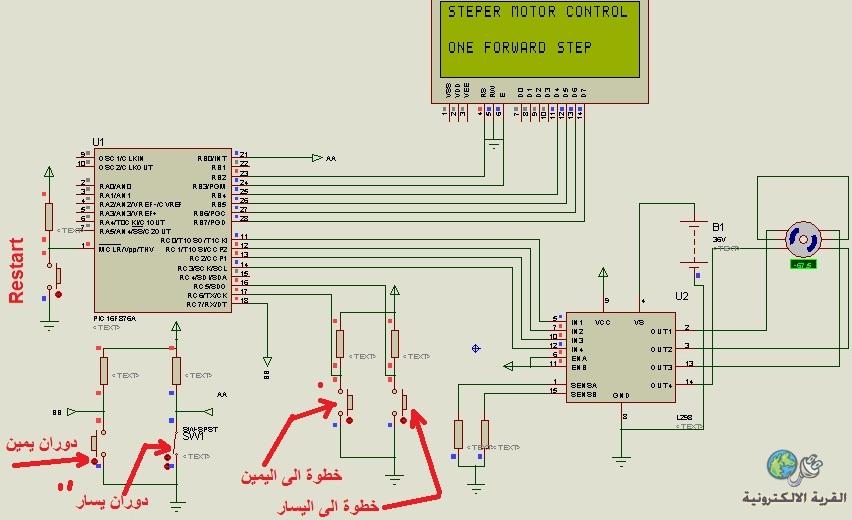

هذه صورة للمحاكاة.

ملف المحاكاة على الرابط التالي:

http://uploading.com/files/7ef74987/MoteurPasAPas.rar/

أنا أعلم أن هذا المشروع ليس بسيطا لذا أنا جاهز للرد على كل تسائلاتك ان شاء الله تعالى

[Eng.Omar Najem]

اقتباس المشاركة الأصلية كتبت بواسطة Tunisian Eng السلام عليكم هذه الدارة صممتها لك كما طلبتها انت بالضبط. طريقة عما الدارة: أولا تضغط على الزر الذي يلف خطوة واحدة على اليسار أو على اليمين كما تريد وبالعدد الذي تريد. يمكنك ان تضغط على الزر الذي يجعل المحرك يدور بصورة مسترسلة يمينا او يسارا ثم يمينا وهكذا. هذه صورة للمحاكاة. ملف المحاكاة على الرابط التالي: http://uploading.com/files/7ef74987/MoteurPasAPas.rar/ أنا أعلم أن هذا المشروع ليس بسيطا لذا أنا جاهز للرد على كل تسائلاتك ان شاء الله تعالى

شكرا اخي الغالي

و جزاك الله خيرا

انا عندي عدد من الاستفسارات

الاول ان برنامج البروتوس لا يقبل ان يعمل عندي (( املك كومبيوتر عليه ويندوز7))

الثاني لو اردت ان اضع keypad 4x4 بدلا للبوش بوتنز ما التغير المواجب عمله؟

الثالث ان نوع الستيبر موتورز من نوع باي بولر ذو اربع اسلاك فهل له الدائرة ستتغير لو استعملنا هذا النوع؟

[Eng.Omar Najem]

عندي سؤال اخير؟

ما هو نوع الـ pic المستخدم؟

لانه لا يظهر بوضوح

و هل من الممكن استخدام pic16f877a بدلا عنه؟
