وصف الداير : عذرا منى على لغة الكتابة
1- رجل رقم 28 rb7 خرج مروحة 1
2-رجل رقم 27 rb6 خرج مروحة 2
3-رجل رقم 26 rb5 خرج تبريد ماء cool
4-رجل رقم 25 rb4 خرج انذار
5-رجل رقم 24 rb3 خرج التحكم بدرجة الحراة لاعلى
6-رجل رقم 23 rb2 خرج التحكم بدرجة الحراة لاسفل
7-رجل رقم 22 rb1 اختيار بين الاختيارات السابقة( مروحة 1،2 ، تبريد ، انذار )
8- رجل رقم 21 rb0 خرج تخزين
الشاشة
1-الرجل رقم 11 rc0 مع رجل رقم 11 فى الشاشة bd4
2-الرجل رقم 12 rc1 مع رجل رقم 12 فى الشاشة bd5
3-الرجل رقم 13 rc2 مع رجل رقم 13 فى الشاشة bd6
4-الرجل رقم 14 rc3 مع رجل رقم 14 فى الشاشة bd7
5-الرجل رقم15 rc4 مع رجل رقم 6 فى الشاشة e
6-الرجل رقم 16 rc5 مع رجل رقم 4 فى الشاشة rs4
]دخل حساس الحرارة
الرجل رقم 2 ra0 دخل حساس الحرارة
وشكرا للمساعدة
|
اخى الكريم شكرا جزيلا لك

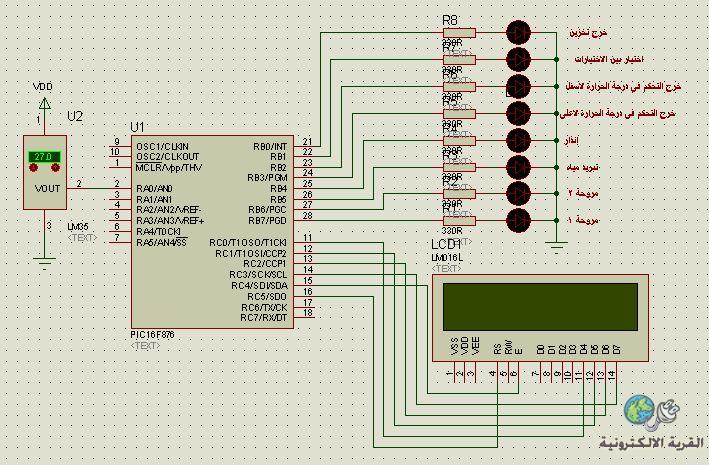

ملخص ما ذكرته على الدائرة المرفقة وهى دائرة تمثيلية فقط والدائرة العملية لديك برجاء رفعها ان امكن او رفع صور ومسيح على السكانر للدائرة المطبوعة
لكن ما زال المطلوب من البرنامج غير معلوم
كيف يتم التحكم يدوى ولا يوجد اى وسيلة تحكم
ما هى درجات الحرارة المطلوبة
برجاء شرح المطلوب من الموديول تنفيذه وشرح المطلوب من كل هذه المخارج وما تعرضه الشاشة ربما نصل الى حلول مناسبة
فى النهاية ربما يكون بيننا لقاء نحدده فيما فى الاسكندرية بعد ان ننتظر المشاركات والمناقشات حتى يستفيد الجميع
مع تمنياتى بدوام التوفيق
رسالة الى خبراء القرية برجاء الرد انا فى ورطة
