ارجو ايضاح هذه الدارة وما الفائدة منها

[alaa-atat]

السلام عليكم
لدي مخطط دارة أرجو التوضيح عن عمل هذه الدارة وما مهمة كل قطعة موجودة فيها وبالأخص ضمن الدائرة الحمراء وهل يوجد رقم معين لهذه القطعة
http://upload.qariya.info/images/qariya-7ddd583eac.jpg

[محمدعلي]

بالنسبة للقطعة التي عليها الدائرة الحمراء فأعتقد أنها مكبر عمليات
والمربع ربما يكون قلب حديدي حوله ملف لكنه ليس واضحاً تماماً

ويوجد مقاومه R1
ويبدو في الأسفل دايود زينر
لكن ليس مكتوب عليها آي أرقام

ربما تكون لتغيير شكل الموجات ، لست متأكداً
وشكراً

[ماجد عباس محمد]

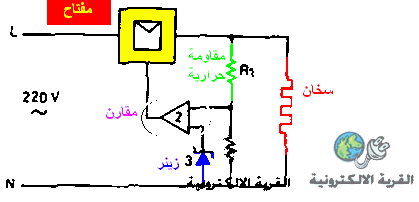

هذه هى الدائرة

المقاومة الحرارية هى مقاومة تتغير قيمتها بالحرارة و منها نوعان تغير موجب أى تزيد بالحرارة و أخرى سالبة أى تنقص بالحرارة
الزينر لتحديد درجة الحرارة المطلوب التشغيل أو الإيقاف عندها
المقارن ليقارن الفولت الناتج من المقاومة الحرارية بجهد الزينر فيقوم بتشغيل أو فصل المفتاح
