ايهما افضل فى عمل الــ clock ألــ 555 ــ ام الــ micro ــ ؟؟

[starsmylove]

السلام عليكم

انا عاوز عرف ايهم ادق فى عمل الــ clock
انا اعتقد انه الــ microcontroller ادق واسهل بكثير

ولكن كنت عاوز رد حاسم من الخبراء

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة starsmylove

السلام عليكم

انا عاوز عرف ايهم ادق فى عمل الــ clock
انا اعتقد انه الــ microcontroller ادق واسهل بكثير

ولكن كنت عاوز رد حاسم من الخبراء

اخى الكريم

شكرا جزيلا لك

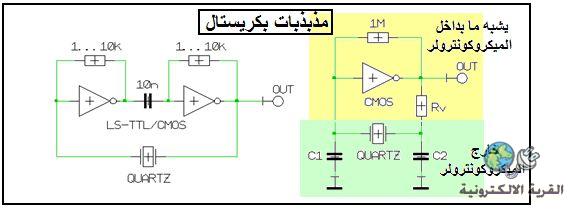

الدقة لا دخل للميكروكونترولر فيها ولكن العامل المؤثر هو الكريستال المستخدم

وما بداخل الميكروكونترولر الا عنصر مساعد فقط ومن ثم اذا تم عمل اى دائرة مذبذب وبها كريستال فان النتيجة تكون واحدة

كما فى الشكل :



مع تمنياتى بدوام التوفيق

[starsmylove]

المشكله أخى
انى اول مرة اتعامل مع الميكروكونترولر
فانا مش عارف الــ clock اللى هدلخلها على الميكروكونترولر هجيبها ازاى واحدد القيمه منين

هذه هى النقطه التى اجد فيها صعوبه كبيرة

ارجوا شرح هذه النقطه بالتفصيل
مع الشكر

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة starsmylove

المشكله أخى
انى اول مرة اتعامل مع الميكروكونترولر
فانا مش عارف الــ clock اللى هدلخلها على الميكروكونترولر هجيبها ازاى واحدد القيمه منين

هذه هى النقطه التى اجد فيها صعوبه كبيرة

ارجوا شرح هذه النقطه بالتفصيل
مع الشكر

اخى الكريم

التفاصيل الكاملة ان شاء الله تجدها فى منتدى الميكروكونترولر وخاصة المواضيع التى جمعها اخى الكريم المهندس شاكر زكى

مع تمنياتى بدوام التوفيق

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة starsmylove

المشكله أخى
انى اول مرة اتعامل مع الميكروكونترولر
فانا مش عارف الــ clock اللى هدلخلها على الميكروكونترولر هجيبها ازاى واحدد القيمه منين
هذه هى النقطه التى اجد فيها صعوبه كبيرة
ارجوا شرح هذه النقطه بالتفصيل
مع الشكر

لو قرأت الداتا شيت ستجد أن الميكرو يعمل بكريستال ولها طرفين محددين و يمكن استخدام فى بعض الأرقام مهتز داخلى و عادة ترددها أعلى بكثير مما تتيحه 555

[starsmylove]

طيب انا كده صح ؟



هما دول طرين الــ clock صح ؟



هل هذه هى القيمه اللى اجيبها للكرستال ؟

-------------------------
ولو صح
ممكن رسمه توضح تركيب الكرستال مع الميكروكونترولر ؟

[5282]

ال 12mb/s المقصود بها 12 مليون امر فى الثانية اقصى شئ ولان ال pic يحتاج لا ربع نبضات حتى يقوم بتنفيذ امر فان اقصى سرعة للكريستالة تكون 12*4 اى 48 ميجا هرتز بالنسبة لعائلة pic18f

[starsmylove]

طيب المشكله اللى عندى انى مش بعرف اقرا الــ daasheet
بالطريقه الصحيحه

أعمل ايه ؟
