اقتباس:
المشاركة الأصلية كتبت بواسطة محمد مهندفوزي
|
اخى الكريم
شكرا جزيلا لك
الارضى
الطرف السالب
الطرف المشترك
مصطلحات قد تدل على نفس الشىء فى دائرة وقد تختلف فى دائرة اخرى
اذا كانت الدائة تتغذى من مصدر احادى اى مثلا بطارية واحدة لها طرف موجب وطرف سالب عندئذ يكون الطرف السالب هو طرف الارضى هو الطرف المشترك هو طرف جهد الصفر .

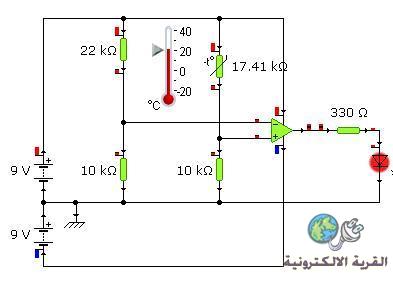

اما اذا كان الدائرة يتم تغذيتها من مصدر مزدوج القطبية ( موجب - صفر - سالب ) مثل حالتنا يكون لدينا ثلاثة نقط : نقطة الجهد الموجب (العليا) ونقطة الجهد السالب (السفلية) و نقطة الوسط (نقطة توصيل البطاريتين معا)
هنا اختلف الوضع فنقطة الجهد السالب محددة وهى النقطة السفلية
اما النقطة الوسطى قد نطلق عليها المشترك او الارضى او صفر الجهد سيان
مع تمنياتى بدوام التوفيق
ارجو المساعدة
