سوال في دارة تفاضلية باستخدام المكبر

asrock · 20-12-2010, 06:41 PM

السلام عليكم اخواني
لدي طلب بسيط في تصميم دارة تفلضلية باستخدام مكبر العمليات 741 بحيث يكون دخل الدارة اشارة مربعة قادمة من 555 , و بحيث اريد الحصول على اشارة ابرية بانحناء بسيط كما في الشكل:
http://upload.qariya.info/images/qariya-556b1b228e.jpg

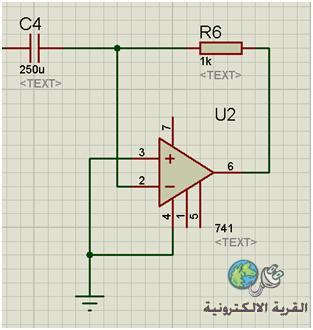

لكن بعد ان قمت برسم الدارة ع البروتس واجهتني مشكلة , و هي أن القسم السالب للإشارة لم يظهر و كلها ذات قسم موجب, و هي توصيلة الدارة في الشكل:
http://upload.qariya.info/images/qariya-b4943b4c51.jpg

و ياريت من احد الاخوان التكرم علينا و جزاكم الله خيرا

ماجد عباس محمد · 20-12-2010, 06:44 PM

لأنك وصلت التغذية السالبة بالأرضى والمفروض أن تأخذ جهد سالب

asrock · 20-12-2010, 10:51 PM

مشكور اخي على ردك

انا عملت بملاحظتك من ناحية التغذية السالبة و طلعت الاشارة سالبة, لكن انا اريدها متناوبة

قسم موجب.....قسم سالب.......و هكذا ,,,,كما في الشكل اعلاه

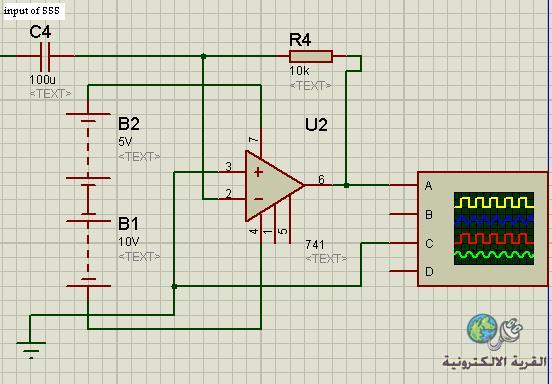

و هذه صورة الدارة بعد تعديلها و يا ريت لو تشوفها اذا كان فيا اي خطأ او تصحيح

و شكرا مرة اخرى
