[starsmylove]

السلام عليكم


ان شاء الله هستخدم فى مشروعى ADC0808
والمفروض انى هدخل 2 انالوج سيجنال
واللى طالع هيبقى 8 ديجيتال

هناك 3 متحكمات فى الخرج
A, B & c
المفروض انى هخلى مثلا
B=C=0 دائما
وحسب قيمه A هختار انهى قيمه اللى هتطلع
فانا عاوز اعمل clock وهدلخاها على A التردد بتاعها مثلا 10Hz
علشان كل 0.1 ثانيه يطلع واحد منهم

دلوقتى المفروض هدخل الــ 8 ديجيتال على ميكروكونترولر علشان ابدأ استخدم القيم فى حسابات معينه

المشكله عندى
ان كل 0.1 قيمه الــ 8 ديجيتال هتتغير بين الــ 2 انالوج اللى داخلين
المشكله ازاى هعرف فى الميكرو ان القيمه دلوقتى هى بتاعت الدخل ده

اتمنى ان تكون المشكله واضحه
ومنتظر الحل من الخبراء


ده مثال على الــ ADC0808 ومستخدم 4 انالوج دخل
وبيقرأ القيم بتاعت الاربع فى نفس الوقت



السلام عليكم

[ماجد عباس محمد]

صعب جدا ، لذلك يفضل أن يكون الميكرو هو المتحكم فيخرج منه أيضا طرف A و الأمر Start فيضع القيمة A ثم يصدر الأمر Start و إما يذهب و ينتظر Interrupt أو ينتظر زمن التحويل ثم يأخذ البيانات ثم يغير A و يكرر العمل

[starsmylove]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد صعب جدا ، لذلك يفضل أن يكون الميكرو هو المتحكم فيخرج منه أيضا طرف A و الأمر Start فيضع القيمة A ثم يصدر الأمر Start و إما يذهب و ينتظر Interrupt أو ينتظر زمن التحويل ثم يأخذ البيانات ثم يغير A و يكرر العمل

مش فاهم
ممكن توضيح اكثر

[ماجد عباس محمد]

اكتب اسم الميكرو وانا ارسم لك كروكى للدائرة

[starsmylove]

ADC0808 + PIC18F4550

[starsmylove]

اقتباس المشاركة الأصلية كتبت بواسطة starsmylove ADC0808 + PIC18F4550

PIC18F4550 به مداخل انالوج

ممكن حضرتك تشرح كيفيه استخدامه
ونستغنى عن ADC0808 خالص

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة starsmylove PIC18F4550 به مداخل انالوج ممكن حضرتك تشرح كيفيه استخدامه ونستغنى عن ADC0808 خالص

معذرة كتالوج هذا الطراز 438 صفحة من الصعب قراءته و شرحه

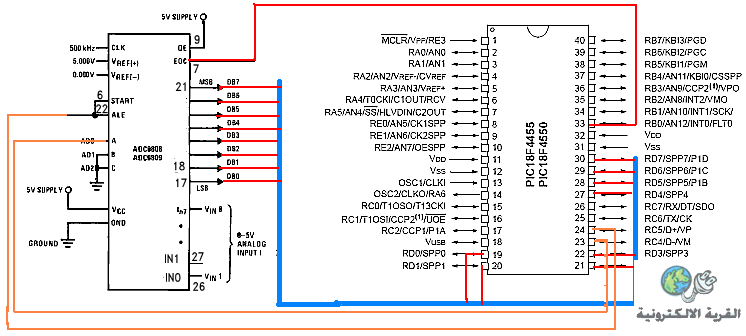

هذه هى الدائرة التى قلت لك سأرفعها


هنا يخرج الميكرو صفر على الطرف رقم 23 ثم يرسل نبضة على 24 ليبدأ المحول عملية التحويل
عند انتهاء التحويل طرف ال 0808 رقم 7 سيصبح 1 وهو متصل بالميكرو الطرف 33 وهو أيضا المخصص للمقاطعة
إما ينتظر الميكرو هذا الطرف كى يصبح 1 و عندا يعلم عذه القيمة أتت فيتعامل معها ثم يخرج بعد ذلك واحد على الطرف رقم 23 ثم يرسل نبضة على 24 ليبدأ المحول عملية التحويل التالية

أو يتم تفيل المقاطعة و بعد ارسال النبضه على 24 يستمر الميكرو فى أداء باقى المهام وعندما تجهز القيمة التغيير على الطرف 33 سيسبب مقاطعة للميكرو فيقرأ البيان و هكذا

[starsmylove]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد معذرة كتالوج هذا الطراز 438 صفحة من الصعب قراءته و شرحه هذه هى الدائرة التى قلت لك سأرفعها هنا يخرج الميكرو صفر على الطرف رقم 23 ثم يرسل نبضة على 24 ليبدأ المحول عملية التحويل عند انتهاء التحويل طرف ال 0808 رقم 7 سيصبح 1 وهو متصل بالميكرو الطرف 33 وهو أيضا المخصص للمقاطعة إما ينتظر الميكرو هذا الطرف كى يصبح 1 و عندا يعلم عذه القيمة أتت فيتعامل معها ثم يخرج بعد ذلك واحد على الطرف رقم 23 ثم يرسل نبضة على 24 ليبدأ المحول عملية التحويل التالية أو يتم تفيل المقاطعة و بعد ارسال النبضه على 24 يستمر الميكرو فى أداء باقى المهام وعندما تجهز القيمة التغيير على الطرف 33 سيسبب مقاطعة للميكرو فيقرأ البيان و هكذا

جزاك الله خيرا
حضرتك مثال لصاحب العلم الذى يفيد الناس بيه

هجرب الدائرة
وهقول لحضرتك على النتائج ان شاء الله
