[quote=ahmad jaber;483036]
اقتباس:
المشاركة الأصلية كتبت بواسطة ahmad jaber
وماذا عن هذا اللذي قمت بالاشارة عنه بالاعلى اخي الحبيب
وهل يمكن دمج الدائرة مع الاخرى لأنه لا داعي لفصل الدائرتان عن بعض ؟؟؟

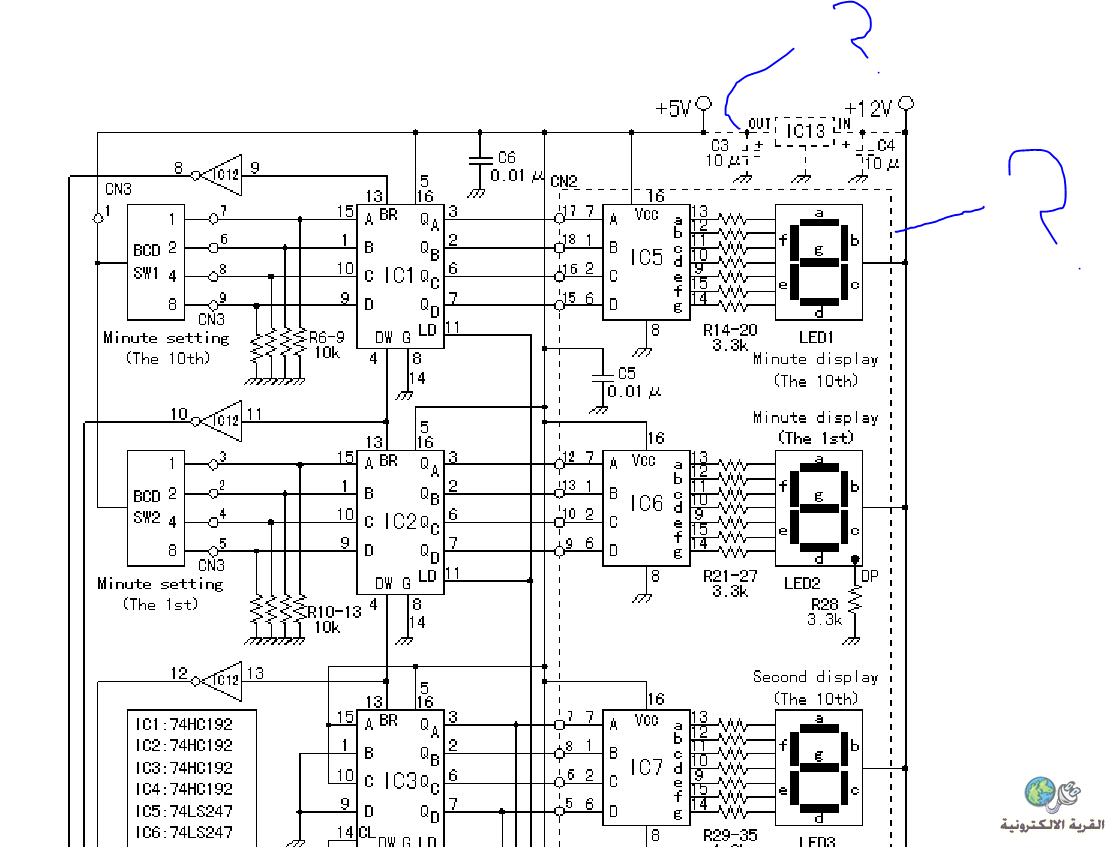

هي عبارة عن دائرة عداد يعد من 100 الى 0
هل يمكن
|

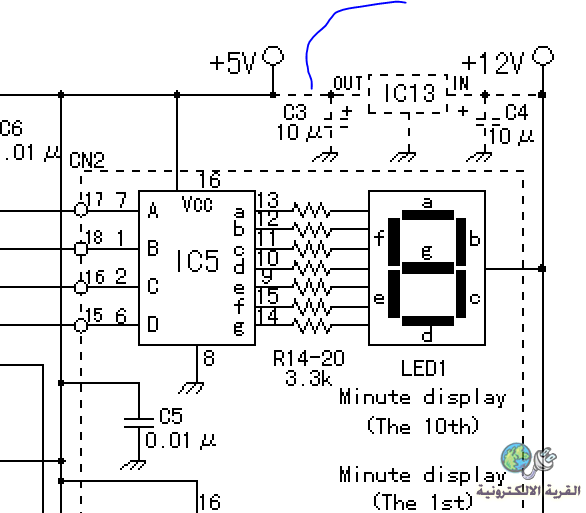

1- بالنسبة للتغذية : انت بحاجة لمصدرين للجهد :
12 فولت و 5 فولت منظمة
إذا قررت ان تستخدم المنظم 7805 .. عند ذلك تربط بين النفطة out وبين خط التغذية الموجب +5v بالدائرة..
2- نعم يمكن الجمع بين الدائرتين عند التنفيذ .. هو فقط اختيار ..
هذا الاختيار يكون مفيدا إذا كان اارتفاع لصندوق الذي ستضع فيه الدائرة اصغر من طوله .. بحيت تكون لوحة العرض عمودية ولوحة العدادات افقية ..
اذا كان هذا الوضع غير ضروري لك تنفذ الدائرة في كارت واحدة ..
ممكن يا اخوان المساعدة في بعض الرموز ؟؟
