مساعده

[SAA]

انا بحاجه الى دائره تعطينا انذار بان الفولتيه اصبحت
صفر طبعا بوجود بطاريه غير المصدر الاخر
الفولتيه الموجوده لدي 3.5فولت

[ahmed es]

اذا كانت كما تقول عندك مصدر آخر للجهد لتشغيل دائرة الإنزار فيمكنك عمل مقارن بسيط ( op amp ) مع المصدر المراد قياسه واخراج الخرج على ليد

هذه ابسط دائرة ( ليس معى مخطط لها )

[ibrahim hatim]

[QUOTE=ahmed es;484482]اذا كانت كما تقول عندك مصدر آخر للجهد لتشغيل دائرة الإنزار فيمكنك عمل مقارن بسيط ( op amp ) مع المصدر المراد قياسه واخراج الخرج على ليد

هذه ابسط دائرة ( ليس معى مخطط لها )[/QUOTE

نعم فكرة الاخ جيده

ولكن ستحتاج الى مصدر جهد 15 + و 15- لتشغيل مضخم العمليات

[SAA]

[quote=ibrahim hatim;484488]

المشاركة الأصلية كتبت بواسطة ahmed es

اذا كانت كما تقول عندك مصدر آخر للجهد لتشغيل دائرة الإنزار فيمكنك عمل مقارن بسيط ( op amp ) مع المصدر المراد قياسه واخراج الخرج على ليد

هذه ابسط دائرة ( ليس معى مخطط لها )[/QUOTE

نعم فكرة الاخ جيده

ولكن ستحتاج الى مصدر جهد 15 + و 15- لتشغيل مضخم العمليات

اخواني الكرام شكرا على الرد
ولاكن لايوج عندي مصدر الا3.5فولت من خليه شمسيه
يعني اوضح اكثر
اريد ان تعمل البطاريه بدل الخليه في اليل

[ماجد عباس محمد]

رجاء التوقف عن التفكير فى 741 كجوهرة الإلكترونيات فقد عفا عنه التقادم

هناك LM393 مقارن يعمل من 2 فولت و حتى 30 فولت و يكتشف جهود قرب الصفر أيضا

[SAA]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

رجاء التوقف عن التفكير فى 741 كجوهرة الإلكترونيات فقد عفا عنه التقادم

هناك LM393 مقارن يعمل من 2 فولت و حتى 30 فولت و يكتشف جهود قرب الصفر أيضا

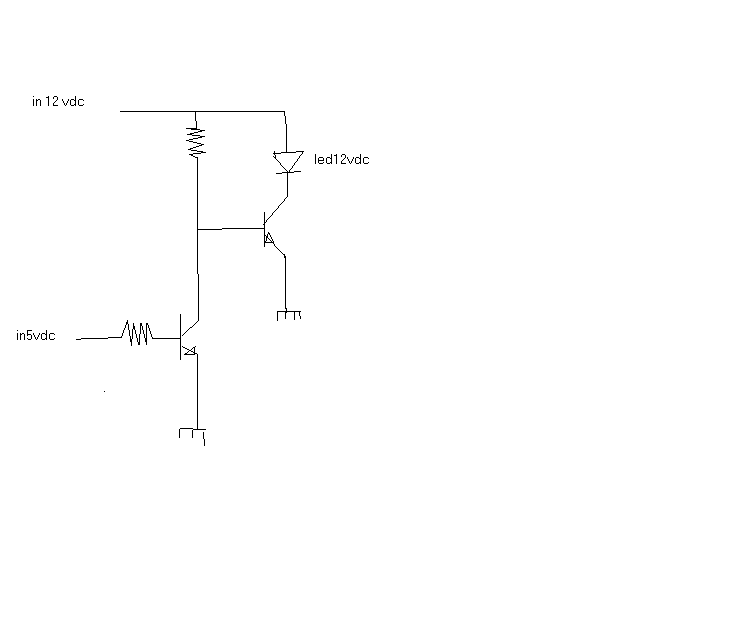

اخي الكريم هل هاذه الدائره صحيحه

عند وجود 5فولت تفصل اليد

[ماجد عباس محمد]

نعم عند وجود 5 فولت يفصل الليد لكن يجب أن يكون على التوالى مع الليد مقاومة 1.2ك أوم على الأقل

[ahmed es]

741 له استخدامات فى اماكن معينة فله بعض المميزات

لكن لم اقصد فى مشاركتى ب 741 كنت اقصد اى مكبر عمليات يمكنه ان يلبى احتياجاتك

هناك single supply op amp
حتى انه يمكنك عمل شئ كهذا بالترانزستورات فقط
