لكل من تساءل عن البور سبلاي

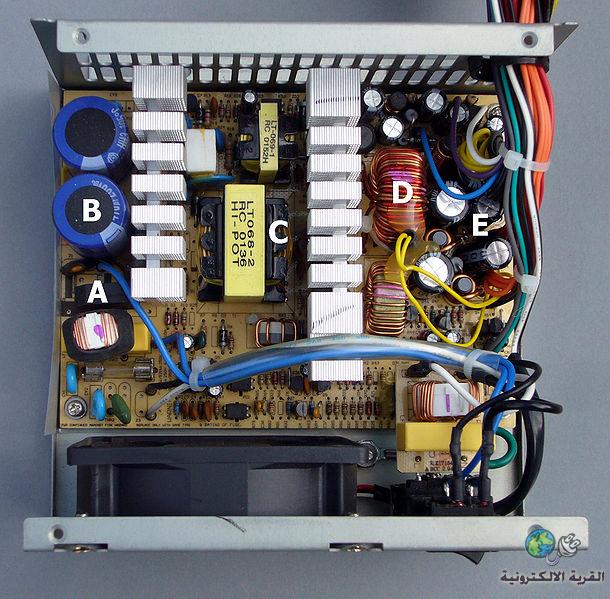

اخواني هذا الموضوع هو عبارة عن محاولة افادة بسيطة لكل من تساءل عن البور سبلاي وانا شخصيا لي تجربة طويلة مع البورات وفي البداية ارفق صورة مقبس البور حتى يسهل الشرح  اولا: البور معطل ولا يقوم بور ولا تدور المراوح طبعا هنا يجب تجربة البور بدون البورد وعمل قفلة خارجية للبور لكي يعمل وطريقة تشغيل البور خارج البورد تكون بعمل شورت بين خط PS_ON والارضي COM هنا اما ان يعمل البور وتدور المراوح وعندها ننتقل ل (ثانيا) او لا يعمل وهنا يجب فحص فولتية خط PS_ON فاذا كانت في حدود 4.7 فعندها تكون دائرة ترانزستور البور الخاص بتغذية ايسي startup وتغذية خط PS_ON سليمة وعلينا البحث في دائرة ترانزستورات startup في البور وهي التي تغذي الشوبر كذلك صلاحية ايسي startup وديودات شوتكي الخاصة بتوحيد خرج الشوبر او في وجود loose او شورت في دوائر الخرج بعد الشوبر اما اذا كانت فولتية PS_ON صفر فعندها يكون هناك مشكلة في البور الرئيسي: 1-دائرة ترانزستور تغذية startup و خط PS_ON وهنا يجب فحص الفيوز موحدات البور الرئيسية الترانزستور وما يحيط به من ديودات ومقاومات خاصة المقاومة الفيوزية المغذية له 2-كذلك يمكن ان يكون هناك عطل في ترانزستورات البور الخاصة بتغذية الشوبر ادى الى تعطل دائرة البور بالكامل 3- انفجار في مكثفات البور الرئيسية ادى الى تعطل البور ثانيا: البور يعمل ولكن لا يعمل عند شبكه مع البورد وهنا اما ان تكون هناك مشكلة بالبورد نجرب بور اخر للتاكد، او يكون هناك ضعف في البور وهذا الضعف له اسباب كثيرة وصور متعددة فيمكن ان يدور البور طبيعي ولكن البورد لا يعمل وهنا يجب التاكد من خط PWR_OK او يسمى احيانا PG حيث يجب ان تكون في حدود 5 فولت طبعا تقاس والبور مشبوك وشغال على البورد فاذا كانت صفر او قيمة قليلة نغير مكثفات البور الرئيسية، اما اذا كان البور يدور ثم يفصل عندها علينا البحث في وجود loose في دوائر خرج الشوبر او انفجار مكثفات في هذه الدوائر او ضعف مكثفات البور الرئيسية او شورت في ملفات التنعيم بعد الشوبر وايضا الفوتوكبلر  موحدات البورA - bridge rectifier مكثفات البور الرئيسية B - input filter capacitors [LEFT][/LEFT محول الشوبر C - transformer ملفات تنعيم الخرج D - output filter coil مكثفات تنعيم الخرج E - output filter capacitors ملاحظة: بالنسبة لترانزستورات تغذية الشوبر فهم عبارة عن ترانزستورين يكون لهم نفس الرقم وغالبا يكونوا موسفت ولكن احيانا بكونوا bjt اما ترانزستور تغذية ايسي startup وخط PWR_ON يكون رقم مختلف عن الاثنين الاخرين وايضا غالبا يكون موسفت ولكن ليس شرط حسب الدائرة المستخدمة عمل الشوبر: طبعا كاي دائرة smps يتم التحكم بخرج الشوبر عن طريق pwm وهي عبارة عن اشارة مربعة يتم توليدها من خلال ترانزستورات تغذية الشوبر والتحكم فيها بواسطة ايسي startup ومحول عكسي والمقارنة تتم من خلال الفوتوكبلر وتزيد الفولتية الخارجة من الشوبر كلما زاد طول النبضة وتقل بالعكس ثم تقوم ديودات شوتكي بعمل توحيد لخرج الشوبر ثم تمرر فولتية الخرج على ملفات ومكثفات التنعيم ثم الى مقبس البور ارجو من الادارة تثبيت الموضوع ليكون مرجعا لكل متسائل عن البور هذا والله اعلم وارحب باي اضافة او نقد! |
