احتاج فلاشر 555

[sheriffhussein]

السلام عليكم
محتاج دائرة فلاشر بسيطه باستخدام 555 و led واحد فقط واقدر اتحكم فى سرعه الوميض وتكون 12 فولت (ياريت لو طريقة التركيب على استريب بورد) اخوكو مبتدئ
وشكرا

[magnetic]

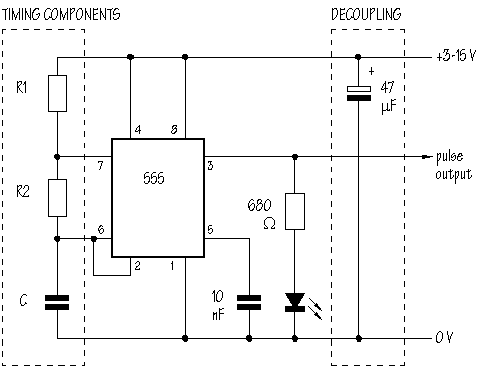

http://upload.qariya.info/images/qariya-7846cb9e13.gif

[فيصل72]

تفضل أخي
يمكن تغيير التردد بين 1 و 15 هرتز

[sheriffhussein]

شكرا اخى فيصل

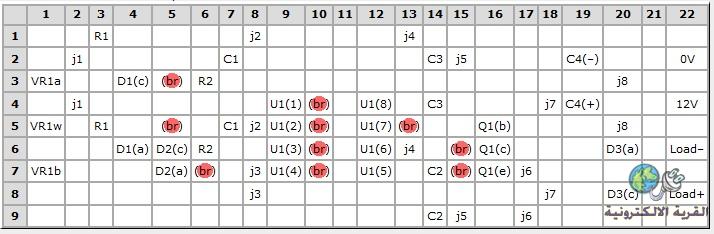

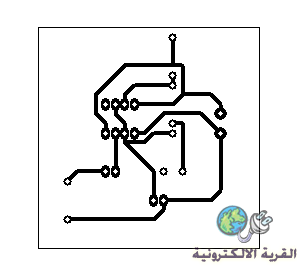

اريد طريقة التوصيل على استريب بورد زى كده لو امكن

[sheriffhussein]

المشاركة الأصلية كتبت بواسطة فيصل72

تفضل أخي
يمكن تغيير التردد بين 1 و 15 هرتز

شكرا يا اخى ولكن انا جربت الدائرة والخرج واحد و نصف فولت وانا محتاج الخرج 12 فولت
هل من مساعده

[فيصل72]

راجع سؤالك أخي
طلبت دائرة فلاشر 555 بليد واحد ويمكن تغيير التردد وتغذية 12 فولت
و هذا بالضبط ما أجبتك عليه.
بالنسبة للخرج فسيكونعلى رقم 3 من الأيسي حوالي 10 فولت اذا استخدمت تغذية 12 فولت وليس 1,5 فولت. الخطأ لديك في القياس على ما أظن.

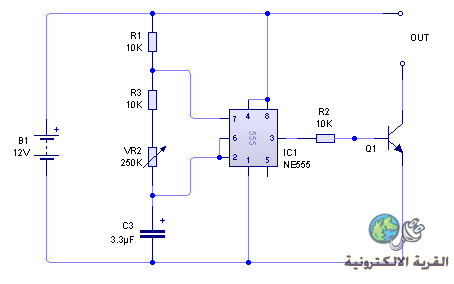

أما اذا أردت الخرج 12 فولت فاستخدم الدائرة التالية.

[sheriffhussein]

المشاركة الأصلية كتبت بواسطة فيصل72

راجع سؤالك أخي
طلبت دائرة فلاشر 555 بليد واحد ويمكن تغيير التردد وتغذية 12 فولت
و هذا بالضبط ما أجبتك عليه.
بالنسبة للخرج فسيكونعلى رقم 3 من الأيسي حوالي 10 فولت اذا استخدمت تغذية 12 فولت وليس 1,5 فولت. الخطأ لديك في القياس على ما أظن.
أما اذا أردت الخرج 12 فولت فاستخدم الدائرة التالية.

شكرا على الرد
عذرا ما قيمه Q1

[magdy gomaa]

المشاركة الأصلية كتبت بواسطة sheriffhussein

شكرا على الرد
عذرا ما قيمه Q1

السلام عليكم
نوع الترنسيتور ورقمة لو تكرمت
