اقتباس:
المشاركة الأصلية كتبت بواسطة eslam201033

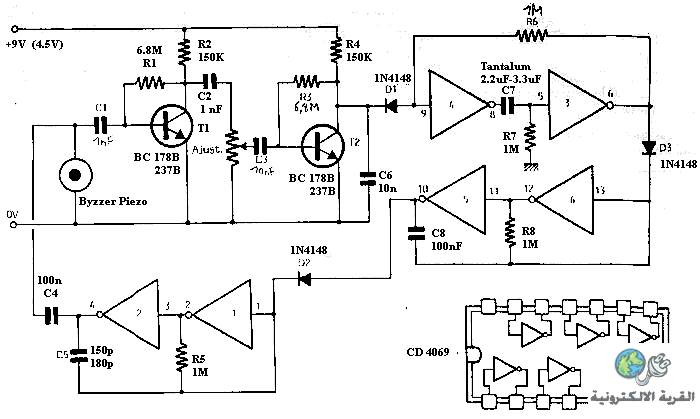

دى دائرة خرجها عبارة عن صوت صفارة فان عايز شرح الدائرة بالتفاصيل
وشرح استخدام اى عنصر فيها
لكى اعرف لماذا تعطى فى الخرج صوت صفارة
 |
اخى الكريم
شكرا جزيلا لك
بارك الله فيك
بالنسبة لى : "شرح استخدام أى عنصر " بستلزم : ان كان هناك مرجع أو موقع للدائرة فمن الافضل ارفاقه"
لكن من الافضل اتباع منهج محدد :
لفهم (ومن ثم تنفيذها أو اصلاحها) اى دائرة أولا تقسم الدائرة الى مربعات لينشأ ما يعرف بالمخطط الصندوقى block diagram أو المخطط الوظيفى functional diagram ثم فهم كل مربع block على حدة . وهذه البلوكات هى اساس بناء دوائر ومشاريع اخرى .
مبدئيا الدائرة مكونة من ثلاثة مذبذبات (بلوكات) التى ىتستخدم 4069 والمكبر (البلوك الرابع) المكون من الترانزستورين فى حلقة تغذية عكسية .الغرض توليد صوت ذات نغمة معينة
فى انتظار المرجع و ان شاء الله يتم البحث .
مع تمنياتى بدوام التوفيق
طلب من الباشمهندس فتح اللة و اى عضو
