طلب شرح لدائرة الكترونية

[هاوي الكترونات]

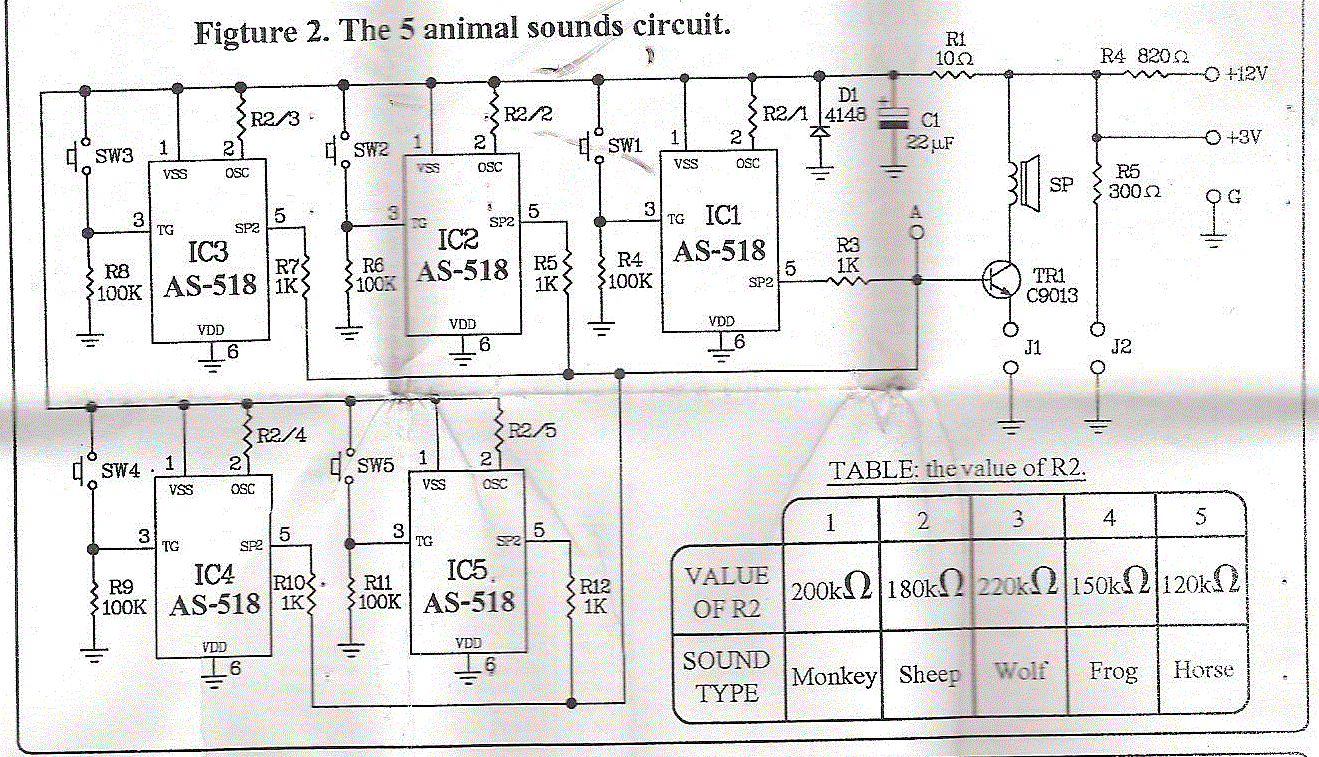

دائرة أصوات حيوانات مخزنة على روم

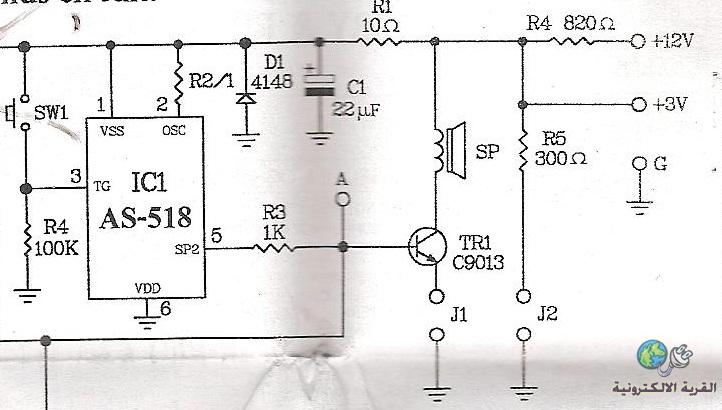

أرجو شرح وظائف العناصر التالية في في هذا الجزأ من الدائرة , و لم وصلت بهذه الطرق






1- الترانزيستر
2- المكثف
3- الثنائي
4- المقاومة R4 الموصولة بجهد المصدر
5- المقاومة R4 الموصولة بالخط 3 على يسار IC1




-

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة هاوي الكترونات

دائرة أصوات حيوانات مخزنة على روم

أرجو شرح وظائف العناصر التالية في في هذا الجزأ من الدائرة , و لم وصلت بهذه الطرق




1- الترانزيستر

لم أجد داتا شيت لهذه المتكاملة لمعرفة عدد من النقاط الهامة ولكن الغالب أنها تعمل بجهد 3 فولت لتناسب 2 بطارية جافة و من ثم هناك عدد من البدائل تم وضعها بالدائرة
أول بديل أن تفعل السماعة الداخلية بوضع J1 أما لو تريد استخدام مكبر خارجى فتاخذ الخرج من النقطة A مع رفع J1 لتوفير البطارية

2- المكثف

فى حال استخدام تغذية خارجية و نظرا لكون المتكاملة مصدر ضوضاء على التغذية أو قد يكون المصدر الخارجى محتوى ضوضاء، لذا وضع المرشح R1=10 مع المكثف C1=22uF

3- الثنائي

حماية ضد توصيل المصدر معكوسا حيث يضمن الا يزيد الجهد المعكوس عن 0.6 فولت

4- المقاومة R4 الموصولة بجهد المصدر

المقاومة R4=820 المتصلة بالمصدر مع المقاومة R5=300 أوم مع J2 تستخدم فى حال استخدام مصدر تغذية خارجى 12 فولت فتعمل كمجزء جهد تدخل 3 فولت للدائرة - فى حال استخدام البطارية 3 فولت لا تضع J2 حتى لا تستهلك البطارية

5- المقاومة R4 الموصولة بالخط 3 على يسار IC1

هذه المقاومة لضمان أن طرف المتكاملة عليه صفر فولت عند عدم الضغط على السويتش

[هاوي الكترونات]

أشكرك على التجاوب يا أخ ماجد
و أرجو أن تتقبل أسئلتي البدائية

أول بديل أن تفعل السماعة الداخلية بوضع J1 أما لو تريد استخدام مكبر خارجى فتاخذ الخرج من النقطة A مع رفع J1 لتوفير البطارية

ما فهمته دور الترانزستر مكبر للإشارة فقط و لا داعي له عند استخدام مكبر خارجي للصوت

فى حال استخدام تغذية خارجية و نظرا لكون المتكاملة مصدر ضوضاء على التغذية أو قد يكون المصدر الخارجى محتوى ضوضاء، لذا وضع المرشح R1=10 مع المكثف C1=22uF

هل لديك رابط لشرح تأثير وصل مقاومة مع مكثف , و لم هذه القيم بالذات للمقاومة و المكثف

المقاومة R4=820 المتصلة بالمصدر مع المقاومة R5=300 أوم مع J2 تستخدم فى حال استخدام مصدر تغذية خارجى 12 فولت فتعمل كمجزء جهد تدخل 3 فولت للدائرة - فى حال استخدام البطارية 3 فولت لا تضع J2 حتى لا تستهلك البطارية

كم قيمة التيار المار بالدائرة في حالة 12 فولت و توصيل J2

كم قيمة التيار المار بالدائرة في حالة 12 فولت و توصيل J1

هذه المقاومة لضمان أن طرف المتكاملة عليه صفر فولت عند عدم الضغط على السويتش

هل هذا يفسر الغرض من وضع قيمة كبيرة للمقاومة

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة هاوي الكترونات

أشكرك على التجاوب يا أخ ماجد
و أرجو أن تتقبل أسئلتي البدائية

ما فهمته دور الترانزستر مكبر للإشارة فقط و لا داعي له عند استخدام مكبر خارجي للصوت

نعم

هل لديك رابط لشرح تأثير وصل مقاومة مع مكثف , و لم هذه القيم بالذات للمقاومة و المكثف

شرحتها فى السلسلة أما القيم متعتمد على التردد المرغوب التخلص منه فلو امتد مدى الترددات لقيم 50/60 ذ/ث تكون هذه القيم الكبيرة للمكثف و المقاومة عادة تكون 10 أوم حتى لا يحدث عليها فرق جهد كبير
أحيانا تستبدل المقاومة بملف

كم قيمة التيار المار بالدائرة في حالة 12 فولت و توصيل J2

حوالى 10 مللى أمبير بدون تشغيل الترانزيستور
فى حال الترانزيستور أضف تيار الحمل المستخدم (السماعة مثلا)

كم قيمة التيار المار بالدائرة في حالة 12 فولت و توصيل J1

هل هذا يفسر الغرض من وضع قيمة كبيرة للمقاومة

القيمة الكبيرة على لا يسحب من البطارية عند الضغط على الرز لكن أعلى قيمة تحددها الداتا شيت
