السلام عليكم
شكرا للاخ صاحب الموضوع
شكرا لاخى الكريم فهد بارك الله فيه
كما جاء فى مشاركة اخى الكريم فهد حيث توجد معلومات مفيدة
فقط اضيف :
بعد البحث :
الموقع الشهير المصدر :
http://talkingelectronics.com/projects/555/Page3-555.html
وجاء أسفل الدائرة ملخص عن العمل :

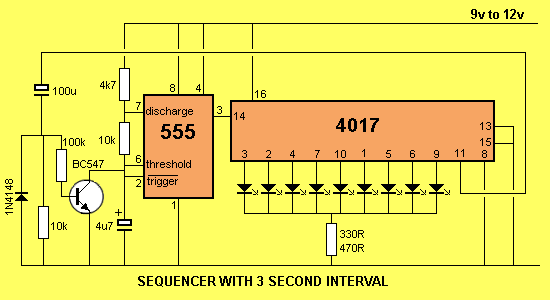

The circuit runs 9 LEDs and the 10th output goes to the 555 via a transistor. The 10th output takes the 100u HIGH and this turns on the BC547 to inhibit the 555 for approx 3 seconds.
The 100u gradually charges via the 10k and the voltage on the base of the BC547 drops to a point were the transistor turns off and the 555 oscillates 10 cycles and halts again.
اى :
الدائرة تقوم بتشغيل 9 ليدات والمخرج العاشر يذهب إلى المؤقت 555 من خلال الترانزستور . الخرج العاشر يشحن المكثف 100 ميكرو ويؤدى ذلك إلى توصيل الترانزستور BC547 فيعمل على إيقاف inhibit المؤقت 555 لفترة 3 ثوانى تقريبا .
يتم خلالها تفريغ المكثف 100 ميكرو تدريجيا خلال المقاومة 10 كيلو أوم ومن ثم يهبط جهد قاعدة الترانزستور BC547 إلى النقطة التى عندها يتم فصل الترانزستور ويسمح للمؤقت 555 بالعمل والتذبذب 10 دورات ويقف ثانية وهكذا .
ممكن مساعده من اهل الخبره
