ما اسم و كيف نفعل ذلك

asto · 13-01-2011, 12:21 AM

السلام عليكم

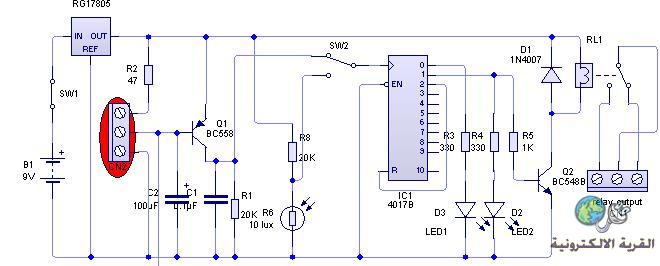

في الدارة التالية عنصر لا أعرفه فما اسمه ؟ و ما هي واحدات قيمه ؟

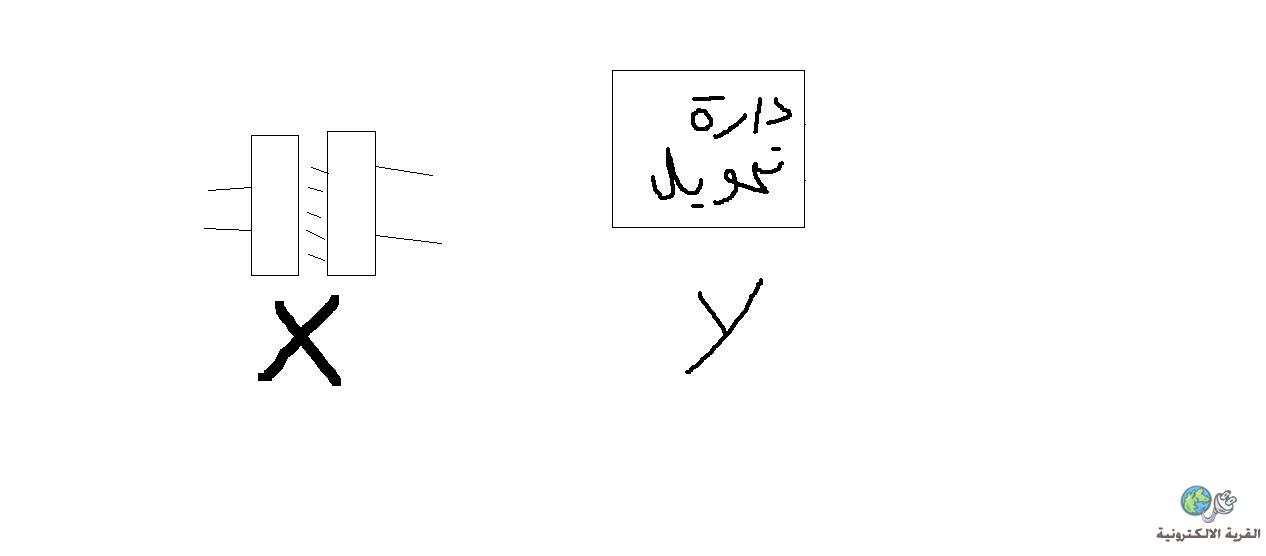

و لدينا المحول x و دارة التحويل y و نريد التحويل الى تيار مستمر موجب في طرف و سالب في طرف آخر فهل نستعمل دارة تحويل واحدة تعطي جهدا موجبا في طرف و جهدا سالبا في الطرف الآخر أم نستعمل دارتي تحويل

أي أرجو توضيح التوصيل المناسب في الشكل

و كيف نحصل على هذا

في الشكل أعلاه

و شكرا

موفق · 13-01-2011, 05:04 AM

هذا الطرف او الرمز يرمز الى ارضى الدائرة وهو اى طرف متصل بسالب البطارية المحددة فى الرسم بمعنى اذا كانت معاك دائرة وتجد اطراف كثيرة تحمل هذا الطرف معنى هذا ان هذه الاطراف متصلة مع بعضها فى الدائرة العملية والكل متصل بارضى الدائرة والله اعلى واعلم

ماجد عباس محمد · 13-01-2011, 05:49 AM

الشكل الذى تسأل عنه هو أطراف توصيل للدائرة لتضع السلك بها وتربط المسمار
رجاء وضع صور صغيرة الحجم حتى يتمكن المشاهد من رؤية ما تريد دون تحريك الشاشة فى كل الإتجاهات

abu-thabit · 13-01-2011, 06:06 AM

السلام عليكم ورحمة الله وبركاته

اخي الكريم

الدائرة اعلاه قمت بعملها في مشروع للجامعه
حيث يمكن التحكم باي جهاز من خلال طريقتين

اولا : ريموت التلفاز او الديفيدي او بعض ريموتات المكيف
ثانيا : اشعة الليزر

والعنصر الذي تسأل عنه (داخل الدائرة الحمراء) هو كما ذكر مهندسنا الكريم ماجد اطراف توصيل قمت يتوصيلها الى مستقبل الاشعة تحت الحمراء (TSOP1738)

ودمتم في خفظ الرحمن

asto · 14-01-2011, 06:05 PM

يرجى شرح توصيلات ما هو ضمن الدائرة الحمراء

asto · 14-01-2011, 06:06 PM

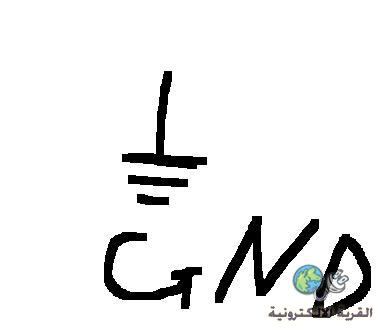

و يرجى ايضا رسم التوصيلات المطلوبة و معها ال gnd لفهم اكثر

و شكرا

صائب محمد · 15-01-2011, 06:49 AM

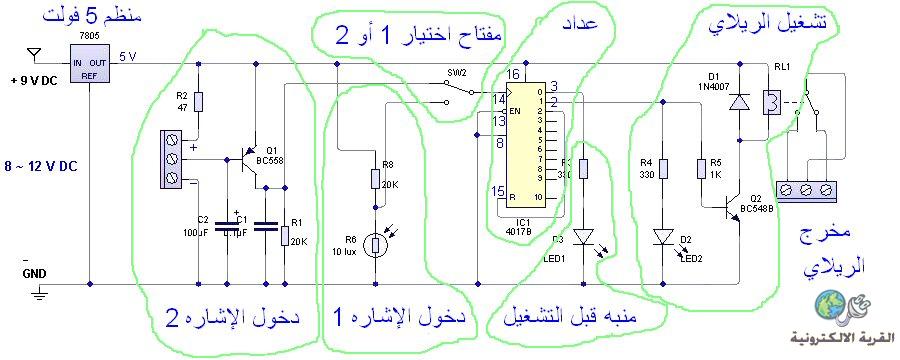

من الشمال إلى اليمين

* دخول الكهرباء من 7 إلى 25 ( حسب نوع الرجوليتر وتحمله 7805) .
* تنظيم الكهرباء إلى 5 فولت عن طريق 7805 ( الدائره في الحقيقة تشتغل على 5 فولت من ظمنها الريلاي) .
* نقطة دخول إشارة /نبضه جاهزه للتوصيل ( غير شامله في الدائرة IR مثلاً ) .
*نقطة دخول إشارة/نبضه موجوده في الدائره عن طريق حساس ضوئي ( موجود في الدائره R6).
* مفتاح إختيار بين المدخلين 1 أو 2 ( عن طريق SW2 )
* IC عداد 4017 النبضه الأولى تشغيل1 LED ، النبضه الثانيه تشغيل 2 LED وريلاي "Relay" ، النبضه الثالثة تصفير العداد وعودته إلى البدايه .

asto · 15-01-2011, 01:03 PM

شكرا جزيلا لكن ما أعنيه هو ما موجوود ضمن الدائرة الحمراء يحوي دوائر صغيرة

فالدائرة التي فوق اين طرفها الثاني و الدائرة الوسطى اين طرفها الثاني و كذلك الدائرة الاخيرة

و نفس الطلب بالنسبة لل cn الثاني
