دائرة Regulator Power Supply (ارجو المساعدة)!!

[عبد المميت]

بسم الله الرحمن الرحيم

السلام عليكم اخواني

بصراحة انا مبتدئ بالدوائر الالكترونية

و ارجو منكم مساعدتي ...

بشرح عمل هذه الدائرة الالكترونية

Regulator Power Supply ((مصدر تغذية يمكن تغييره))

[Emad288]

بسم الله الرحمن الرحيم

هذه الدائره به عده أخطاء
1 - المقاومه التى على خرج الترنستور 2n3055 وهى كما مكتوب 1kohm المقاومه بهذه القيمه تجعل الدائره لا تعمل مطلقا ويجب ان تكون اقل من 1 ohm وأكثر من 5 وات
اما الترنستور الموجود bc 546 مع خرج 2n3055 فهو للحمايه من الشورت
2 - المكثف الموجود على الخرج 2200uf يجب ان يكون اقل من 100uf لانه بالقيمه المذكوره بالدائره يجعلها لا تستقر
3 - الزينر يجب ان يكون 6.8v
عموما هذه الدائره بعد أجراء التعديل تكون ممتازه لان بها حمايه كما ان ترنستور الخرج ذو قدره عاليه

والله الموفق

[عبد المميت]

بسم الله الرحمن الرحيم


بداية...

بارك الله فيك اخي ((Emad288))

انا اسف بالنسبة للاخطاء لانها اخطاء بالرسم فقط فلقد رسمتها بشكل سريع و لم انتبه لقيمة المقاومة على خرج الترانزستور وهي بالفعل 1ohm

و اريد منك اخي بالله (( Emad288))

ان تتكرم على و تشرح لي عمل هذه الدارة بالتفصيل اذا استطعت ذلك


و لك جزيل الشكر

[السلي]

السلام عليكم
أول سؤال لازم تسأل نفسك فيه ما هو البور سبلاي(مزود القدرة) أو ما وضيفته.
وضيفة امزود القدرة هي تحويل التيار المتردد إلى تيار مستمر
يمر مزود القدرة بعدة مراحل :
1- توحيد الشارة
2- التنعيم لكل واحده منها دائره خاصة
3- التثبيت
4- التجزيء
طبعا هذا البور سبلاي بشكل عام
أرجو أن يتشرف((((((( المهندس فهد ))))))) ويشرح الجزء الأخر

[قصي اسماعيل]

الاخ عبد المميت المحترم
السلام عليكم
شرح السادة الافاضل للدائرة وافي وهنالك بعض الاضافات
1- المقاومة المربوطة مع الدايود الضوئي ( LED) لتقليل الفولتية عليه لحوالي 2 فولت منعا لاحتراقة وتكون 1K
2- المقاومة 1K المربوطة بين المقاومة القاومة المتغيرة والارضي ( - ) لاتسمح بالحصول على فولتية اقل من 2V
3- اقصى تيار يمكن الحصول عليه من هذه الدائرة 2A مع وجود مشتت للحرارة Heat sink للترانسستر 3055
4- الفكرة العامة للمنظم المتغير او التابت ان الفولتية الخارجة من المنظم تكون اقل ب 0.7 من الفولتية المسلطة على
قاعدة الترانسستر الباور في تراتسستر السلكون ( 3055) و 0.3 فولت في ترانسسترات الجيرمانيوم , وان الفولتية
الخارجة تبقى ثابتة بالرغم من تغير الحمل
ارجو ان تكون قد استفدت من هذة الملاحظات وانا جاهز لاي استفسار وتحياتي للجميع

قصي اسماعيل / بغداد العراق

[Tunisian Eng]

[RIGHT]السلام عليكم.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-comfficeffice" />
<o></o>
بصراحة أعذروني ولكن أغلب التفاسير التي قدمت تجانب الصواب وتثير الاستغراب من الإخوة الأفاضل.

إن الـregulated Power supplay تعني أن الجهد الخارج يجب أن يكون مستقرا ولا يتأثر بتغير الحمل ولكن أحدا لم يبرهن على ذلك.

لنرى معا:
لنفترض مثلا أنه لسبب من الأسباب قد انخفض الجهد الخارج من هذه الدارة وهذا يعني أن جهد قاعدة الترونزيستور المربوط بالمقاومة المتغيرة قد انخفض أيضا وهذا يعني بالضرورة أن التيار Ic المار به قد انخفض وبالتالي فإن التيار الذي يسري في قاعدة الترونزيسور المربوط به 1 كيلو أوم قد ارتفع وبالتالي فإن التيار الذي يمر بالترونزيستر 2N3055 قد ارتفع أيضا وكل هذا يعني أن جهد Vce of 2N3055 قد انخفض بما أن التيار ارتفع. إذا فإن الجهد الخارج قد ارتفع
) ( Vo=Vin – Vce –r*I
وبنفس الطريقة يمكن أن نبرهن أنه إذا قوي جهد الخرج لسبب من الأسباب فإن عمل هذه الدارة يجعله ينخفض regulated .

لكي نتمكن من حساب جميع المقاومات والجهد ينقصنا معرفة الجهد الداخل لذلك سأفترض أنه مثلا 24 فولت وسأقوم بالحساب على هذا الأساس وسأسمي مقاومات الخرج :
R1 and R2 and R3
R1 هي المتغيرة

Vb = ( Vz + 0.6 ) = ( R2 +R3)*Vout / (R1 + R2 + R3)

Vout = (Vz + 0.6 ) * (R1 + R2 + R3 ) / ( R2 + R3 ).

طبعا Vz ليست بالضرورة 6.8 كما ذكر.
ولكن لنفترض أنها 6.8 فولت هذا يعني أنه :

إذا كانت المقاومة المتغيرة موجودة في الأعلى فإن جهد الخرج هو:
( 6.8 + 0.6 ) *3 / 2 = 11.1 فولط

أما إذا كانت المقاومة المتغيرة موجودة في الأسفل فإن جهد الخرج :
( 6.8 + 0.6 ) *3 / 1 = 22.2 فولط.

· المقاومة 1 أوم هي لتحديد أقسى تيار مسموح به لا نتعداه مهما تغير الحمل (overload and short-circuit protection ) .
· لنرى معل كيف يكون ذلك : إن الجهد الموجود بين طرفي هذه المقاومة هو Vbe وهو لا يتعدى في كل الأحوال 0.7 فولط إذا التيار المسموح به أقصى ما يكون هو 0.7 أمبير (0.7 فولط/ 1 أوم = 0.7 أمبير) وليس 2 أمبير كما ذكر.
· المكثف في الخرج يمكن الاستغناء عنه وعلى كل هو لا يفسد عمل الدارة كما ذكر ومن المستحسن أن تكون قيمته أقل من ذلك بكثير ( موضوع لمنع التعييرات المفاجئة لجهد الخرج.
· مقاومة Led يجب إن يقع حسابها على أساس أنها كي تضيء كما يجب يجب أن يكون التيار تقريبا 15 ميلي أمبير وهذا يعتمد على نوعية Led
في هذه الحالة المقاومة هي 1.5 كيلو أوم.

[Emad288]

بسم الله الرحمن الرحيم

مشكور على هذه المعلومات القيمه ولكن ؟؟؟؟
هل تعلم ان هذه الدائره ينقصها مقاومه ومكثف!!!

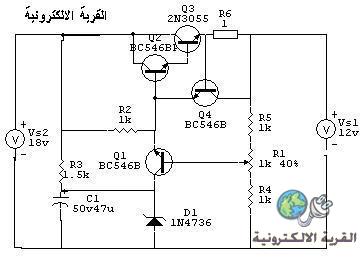

وقد أرفقت دائره معدله وأعتقد أنها تفى بالغرض

والله الموفق

[Tunisian Eng]

أخي عمـاد:
أولا معذرة لأني تأخرت في الرد وذلك لكثرة المشاغل التي لدي
ثانيا الدارة التي أرفقتها تحوي عدة أخطاء وبالطريقة التي ذكرتها لا يمكن أن تشتغل كـ Regulated Power spplay

Q4 مقلوب أنظر جيدا الى Q2 Q3 and Q4 هل يمكن لهذا الثلاثي أن يشتغل بهذه الطريقة ؟
ثم إن جهد المقاومة 1 أوم يجب أن لا يتعدى 0.7 فولت كي نضمن أن التيار لن يتعدى 0.7 أمبير بالنسبة لهذه الدارة.
هذا يعني أن Emetteur and collecteur مقلوبين
نفس الشيء بالنسبة للـ Q1 Emetteur and collecteur مقلوبين
إذ أنه إذا وضعنا Emetteur of Q1 كما هو مرسوم في دارتك فإنن هذا الترونزيستور لن يشتغل أبدا لأن باعثه في الأرض (القطب السالب ) مع انه NPN Transistor.
الصواب إذا هو إما أن تختار Q1 PNP Transistor أو أن تقلب Emetteur end collecteur .

أما في ما يخص C1 and R3 فيمكن إزالتهما وستبقى الدارة شغالة.
دور الـC1 هو فقط لمنع اهتزازات الجهد أو ما يسمى بالفرنسية Variations brusques de la tension de sortie
