ارجو المساعدة ياشباب في مشرع بسيط

[محب اكترونيات]

ابي اسوي دائراة اكترونية تتحكم في ثلاث مفاتيح

عمل الدائره/عند تشغيل الدائرة يعمل( المفتاح1)وبعد ثانيتين ينطفيئ ويعمل( المفتاح2) وبعد ثانيتين ينطفيئ ويعمل ( المفتاح2) مرة اخرى وبعد ثانيتين ينطفيئ ويعمل (المفتاح3) وبعد ثانيتين ينطفيئ ويعمل (المفتاح2) وبعد ذالك تنطفئ الدائرة

[صائب محمد]

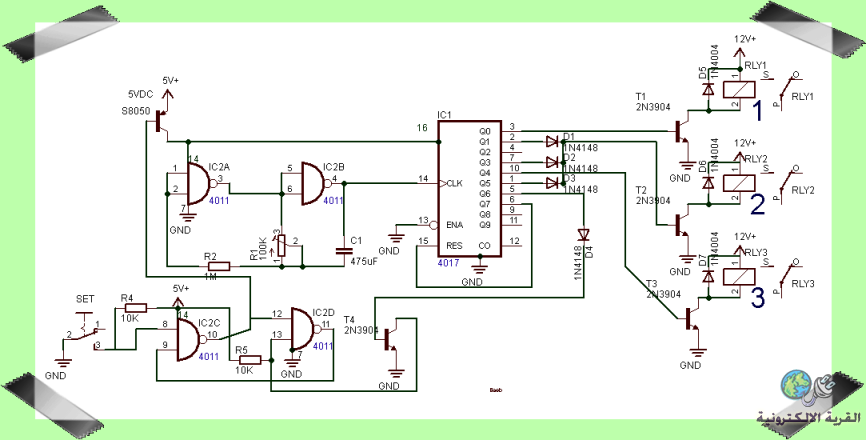

ملاحظه: هذه ليست دائره كامله وإنما تحتاج بعض التعديل لقد رسمتها على السريع للشرح على حسب الطلب وللتوضيح .قد يوجد بها خلل .


هذه الداره عند الضغط على زر" ٍSET " يتم توصيل تيار إلى الترانزيستور S8050 من نوع PNP ليشتغل وليتم متواصل دون إنقطاع مالم يتم توصيل الرأس رقم 13 في المتكامله 4011 إلى الأرضي وهذا لن يحدث حتى تتم الدوره المطلوبه ( 1 ، 2 ، 2 ، 3 ، 2 ، إغلاق ) وهذا من عمل نصف البوابه IC4011 NAND ، والنصف الآخر من المتكامله 4011 يعمل كمولد نبضات فهو يتحكم في سرعة التبديل بين الأرقام " الريلاي " ويمكن زيادة ونقصان السرعة عن طريق المقاومه المتغيره R1 والتغيير لسرعات أقل يتم تبديل المكثف C1 بواحد سعته أكبر.
اما المتكامله 4017 فهي عداد مع كل نبضه يغير المخرج ، فإذا وصل إلى المخرج رقم 5 ينطفئ كل شيء RESET إلى أن يتم الضغط على SET .

بالنسبه للريلايز " RY " التغذيه يجب ان تكون منفصله عن بقية الدائره حتى لا يحدث حمل على الداره.
المتكامل 4011 أعتقد يمكن تبديلها بأي بوابهه NAND gate (IC 4093 or 4011 ) .
