من فضلكم أريد تحليلاً

[osama matar]

بسم الله الرحمن الرحيم
السادة رواد و أعضاء ومشرفي القرية الكرام السلام عليكم ورحمة الله وبركاته

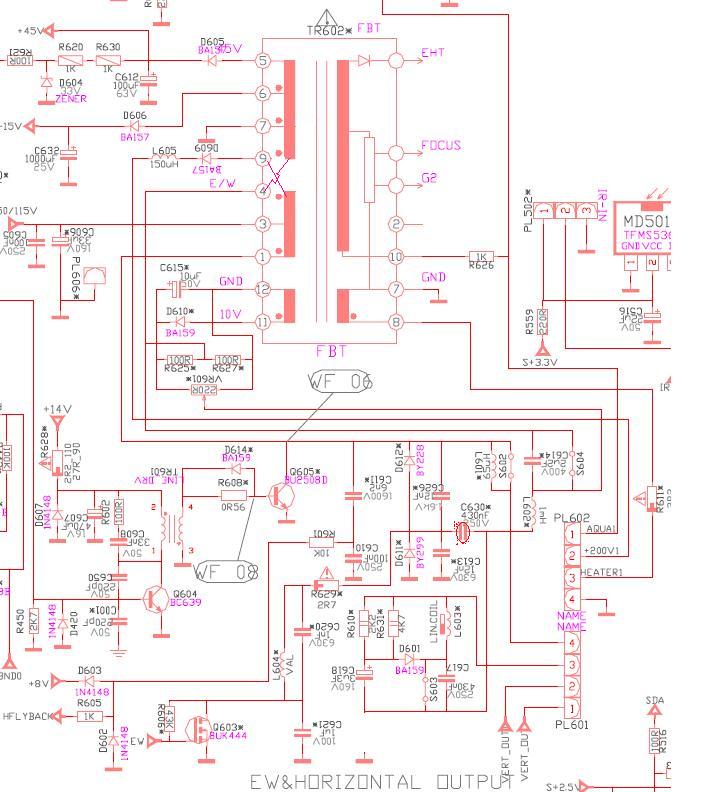

الدائرة المرفقة لجهاز NIKKO 25 بوصة و رقم الشاسيه 11AK19-08A العيب هو أن الجهاز أتى من ورشة ثانية وبه فرد إفقي زائد جداً مع نقص من أعلى وأسفل الشاشة ولا يوجد أي قياس خاطئ إلا أن الجهد مفقود عن BUK444 (WE) وبالفحص تبين أن المكثف C630 430Nf فارغ تماماً وتم استبداله فانفجرت IC الفيرتكل والذي حدث أنه عند وضع هذا المكثف ارتفع جهد تغذية الفيرتكل إلى 80 فولت وكذلك ارتفع جهد 15 فولت إلى أكثر من20 فولت أما جهد RGB 200V فهو يقيس 180V وعند رفع المكثف تعود الجهود لطبيعتها مع بقاء جهد RGB كما هو فهل من تفسير مقنع

هنالك بعض التحوير في المخطط بالنسبة لرسم محول الإضاءة .... أما القيم فهي قريبة جداً.... والتصميم هو هو.. مع الأخذ بعين الإعتبار فصل الأرضي عند c618 كما هو في الجهاز والموقع للمخطط هو http://www.eserviceinfo.com/download.php?fileid=6130
وبارك الله فيكم جميعاً
أخيكم أسامة مطر

[عطية حسن محمود]

اولا اخى اسامة اسال سؤال هل رفعت D611 وقسته اظن ستجده فاتح
وبناء عليه لن يتم التخلص من النبضة السالبة للارضى ولن تكتمل دائرة شحن وتفريغ المكثف C630جيدا وستعمل على زيادة شحن ملف الراسى وال 15 فولت حيث انه المفروض يعكس الفولت على طرفيه كل مرة اثناء شحنه ثم تفريغه ولن تنعكس بالشكل السليم فيزداد التيار به
المفترض ان C630 نقص سعته تسبب تقعر وليس زيادة الفرد الافقى اما D611فتحه زيادة عرض شديدة
وقصره نقص عرض اما فى حالتك هذه جفاف المكثف مع فتح الموحد (على ما اظن لاشى تاثيرهم بعض)
والله اعلم

[khamis54]

السلام عليكم
مهندسنا الغالي اسامه مطر
مشكلتك صعبه ولكن انا اعرف انك قدها وقدود واكثر وربنا يقويك عليها
انا لم اتعامل مع هذا الجهاز ولكن تعاملت مع سوني فيه تشابه مع الدائره المرفقه

ويظهر في الرسم ان الجهد ينشاء من D801 -D802بالاضافه الي المكثفين المتصلين بالتوازي
C808-C812 وتقريبا يكون 18 فولت ولقد جربت شخصيا رفع الترنزيستور Q821
فيكون الجهد علي الكليكتور 30 فولت ولم يحترق بور اللاين ولكن العرض اكثر من الازم
المقصود من كلامي ان مشكلتك في الحصول علي جهد Q603 من منطقه الدايودين والمكثف C630
واطراف الاين هناك تعديل ظاهر في الرسم في اطراف الاين لا افهمه هل هو لاين بديل وتم تعديله
ام هي محاوله من المهندس السابق لك وشكرا ...

[osama matar]

بسم الله الرحمن الرحيم
السادة الزملاء الأفاضل السلام عليكم ورحمة الله وبركاته

للمواصلة فإن هذا الجهاز يحمل الأسماء التالية : فيزتل... تايغر....نكّو....يونيفيرسم....وأسماء لا أتذكرها
فعلاً الملف L604 شورت وقمت بلفه 306 لفة فتكون جهد 2.2v على مجمع الموسفت Buk مع فك الملف L602 وتوصيله بالأرضي بدل اللين الآن يوجد زيادة معقولة مع تقوس للداخل فاستبدلت لفات اللين بلفات من عندي 12 لفة فتولد جهد 12 فولت على الموسفت وأصبح لدي إمكانية التحكم بال Ew ولكن ليس بدرجة 100% ولكن معقولة وحسب راسم الإشارة Oscilloscope تكون لفاتي عكس اللفات الأصلية في اللين والجهد نحو 200v.p.p للفات الأصلية. عموماً أنا أبحث الآن عن لاين للجهاز. ولمن لديه جهاز مثله ويمكنه القياس براسم الإشارة فالوضع عندي أن جهد الفلمنت Heater رأسه المدبب لأسفل أما جهد 45 وجهد 15 وجهد Ew فهم بالعكس وبالقياس يحسم 100 بالمائة ما إذا كانت المشكلة باللين... وللملاحظة فإن عكس اللفات يدمر كل شيء. وإذا لم أجد لاين سأسلمه لصاحبه كما هو الآن. برجاء أن تناقشوا معي الموضوع Bci المعروض على صفحات القرية. وتفضلوا بقبول الاحترام

[khamis54]

السلام عليكم
مهندسنا اسامه مطر تحياتي لك ولجميع الزملاء
لقد قمت بمجهود كبير مجهود استاذ متمكن ربنا يوفقك
لقد ذكرت بانك عملت تعديل لتعويض الجهد الناقص علي BUK وهذا نصه
فاستبدلت لفات اللين بلفات من عندي 12 لفة فتولد جهد 12 فولت على الموسفت وأصبح لدي إمكانية التحكم بال Ew ولكن ليس بدرجة 100% هل تقصد انك فصلت طرف 4 من الاين ووصلته بالملف الجديد
ارجوا الافاده للتواصل

[osama matar]

بسم الله الرحمن الرحيم
الأخ خميس والأخوة الزملاء السلام عليكم
ان شاء الله أن أكون أستحقاً لثقتكم بي فبارك الله فيك وأشكرك على الإهتمام
نعم أخي طرف 4 فارغ الآن ولففت الأسلاك بالتدريج ..فأول لفة سببت في إنخفاض الجهدعن 2.5 فولت فعكست اللفات فبدأ الجهد يزيد حتى وصل 12 فولت ثم لم يزيد حتى لو زاد عدد اللفات عن 12 لفة فقد وصلت اللفات إلى 18 ولكن الجهد لا يزيد عن 12 أو 14 فولت لأن هذا الجهد يعتمد على مرحلة التحكم في الموسفت Buk وكما ذكرت فعلى حسب راسم الإشارة تكون اللفات عكس الموجودة في اللين.
أكرر شكري الجزيل لك ولكل من شارك وحتى لمن قرأو لم يشارك برجاء دوام التواصل

[osama matar]

بسم الله الرحمن الرحيم
السادة الزملاء السلام عليكم
تم تغيير اللين والعيب ليس منه....... فهل لديكم جديد ......لم يبق الكثير من الوقت

[khamis54]

السلام عليكم
تحياتي مهندسنا اسامه اسف علي التاخير
بطبيعه الحال انت الذي ستصلح هذا الجهاز بكفائتك التي نعرفها حق المعرفه
وما نحن الا وسيله للتفكير معا
لقد وصلنا في المرحله السابقه ان حصلنا علي جهد تشغيل BUK444
وانصب تفكيرنا علي هذا الاتجاه ..
نفكرا اليوم في اتجاه اخر بعد ان تاكدنا ان الاين سليم +BUK444 +تغذيه BUK
اليوم نبحث في اشاره EW وهي في الرسم متصله مع CI-TDA884X
في رجل 45 وربنا يوفقك لانه فعلا من الاعطال الغلسه جدا
