ماهي نظرية عمل دائرة مسجل المكالمات الهاتفية ؟

[العدوااني]

السلام عليكم ورحمة الله وبركاته

الأخوه الاعزاء اعضاء منتدى القرية الالكترونية

انا لدي دائرة مسجل المكالمات الهاتفية ولكني أجهل نظرية عمل هذه الدائرة

اتمنى مساعدتي

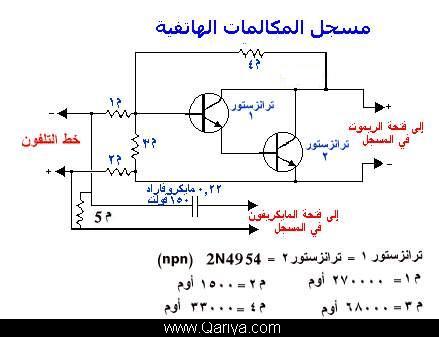

هذه صورة الدائرة




مع العلم اني قمت بشراء ترانزستور BC337 NPN
ودايود BA157

هي بديلة للموجود بالصورة ولكنها تشغل الدائره

اتمنى منكم مساعدتي في نظرية عمل هذه الدائرة

وشكرا للجميع

[Emad288]

بسم الله الرحمن الرحيم

هذه الدائره بسيطه ولكنها جيده
والدائره تنقسم الى قسمين
القسم الاول وهو التحكم بتشغيل جهاز التسجيل
والقسم الثانى هو استخلاص الصوت من خط التلفون وأدخاله الى مدخل الميك فى الجهاز الذى سيقوم بالتسجيل عن طريق
المكثف 0.22 uf وهذا هو القسم السهل فى الموضوع
اما القسم الصعب والجيد فى نفس الوقت هو القسم الاول فأنه يقوم بتشغيل الكاسيت وايقافه
والفكره كالاتى
عند بدء المحادثه تعمل الترنستورات وتقوم بغلاق طرفى السويتش فيبدأ الكاسيت بالعمل
ملحوظه هامه
لو كنت تتذكر التسجيلات القديمه جدا كان يوجد فتحه اصغر فى الحجم بجوار فتحه دخول الميك وكان ايضا جاك الميك كان به صبعان واحد ارفع من الاخر
هذه الخاصيه لم تعد موجوه اليوم فى معظم الاجهزه
ومن الممكن استخدام القسم الثانى فقط وهو الاهم
اما اذا أردت استخدام كامل الدائره فعليك انشاء دائره منفصله تقوم بتشغيل الجهاز

والله الموفق

[العدوااني]

اهلاً أخي

شكراً جزيلاً

ولكن هل اكتفي بما ذكرته انت كنظرية لعمل هذه الدائره ؟؟

ام ان هناك شرح وتفصيل اضافي ؟؟

ومن لديه فكره اشمل فليتفضل بوضعها مشكوراً.

تحياتي

[Tunisian Eng]

السلام عليكم
أنا عضو جديد مهندس تونسي وسأحاول أن أجيب على كل الأسئلة المطروحة في هذا المنتدى والتي لم تلقى إجابات صحيحة.

لا يمكن لهذه الدارة وبهذه الطريقة أن تعمل.
لاحظ معي أن الـترنزيستوران الأول والثاني يشتغلان Darlington وهما من نوع PNP غير أن الباعث Emetteur موصول بالتغذية الموجبة + إذا فهذا الـDarlington لا يشتغل أبدا.
أما المكثف فيقوم بعزل التيار المستقر (حوالي 10 فولت وهو جهد الهاتف القار حين رفع السماعة ) وبالتالي يمكن هذا المكثف من إيصال المكالمات إلى الماكريفون للتسجيـل.

مشكلة أخرى في هذه الدارة البدائية وهي عندما يرن الهاتف فإن الـجهد يكون حوالي 100 فولت متناوب وهذا الجهد العالي يصل الى المايك وقد يتسبب في إتلافه.
لا أفهم كيف اشتغلت هذه الدارة معك... أمر غريب

[العدوااني]

اهلا اخي

الدائرة الى الان لم تعمل

انا احتاج الى نظرية تشغيلها وايضاح الاخطاء بشئ من التفصيل اذا سمحت

[العدوااني]

وين الشباب ؟؟؟؟؟؟؟

[العدوااني]

الووووو ؟؟؟

[aslam]

هنا لدي فكره ساضعها داخل الشرح الخاص بالدائره الالخ تونسي حدث خطاء في شرح وهو ان
أن الباعث Emetteur موصول بالتغذية الموجبة + إذا فهذا الـDarlington لا يشتغل أبدا.
بالعكس الباعث موصل مع السالب
والخطاء الثاني هو
حوالي 10 فولت وهو جهد الهاتف القار حين رفع السماعة
الجهد في تلك الحظه حوالي 60 مع العلم بان خط التلفون هو عباره عن تيار كهربي متردد وليس مستمرولكن زاويه الوجه له صغيره جدا
والخطاء الثالث وهو
عندما يرن الهاتف فإن الـجهد يكون حوالي 100 فولت متناوب
فان الجهد في هذه الحله يكون حوالي 120 فولت ممايوسير صمام ما في دائره التلفون فيصدر رنين
ملحوظه هااااااااااااااااااااااااااامه
الدائره الاساسيه فيها خطاء وهو وضع دايود في الدائره
فانها لا تحتاج اليه ووضعه اساسا خاطاء
الشرح للدائره كما شرح من قبل الاخ عماد وشرحه بالتفصيل وبالنسبه الي طرفي (الي فتحته الرموت في السجل) يمكن وضعهما علي متمم ويتحكم المتمم في التيار الداخل الي المسجل
بس والدائره الاتيه حلت كل مشاكل الدائره الاساسيه وعيوبها
وعالجت فيها يعب ارتفاع الجهد علي الميك

وارجو ان اكون لبيت دعوتك يا العدوااني
