أرجو المساعدة على وجه السرعة
|
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|

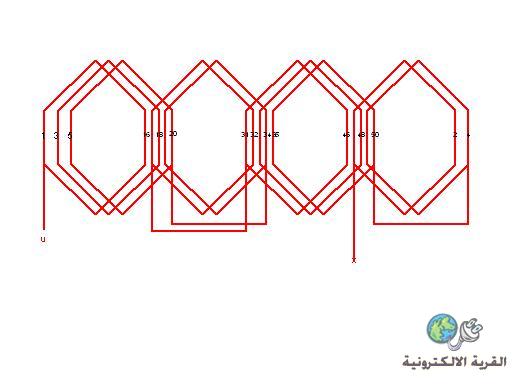

وعليكم السلام ورحمة الله تعالى وبركاته اخى الكريم المهاجر بالنسبه : أما لسان المجرى فانا لم أفهم بالضبط أنت تقصد ايه؟اذا كان عرض السنة فهي 6ملمتر ليس من الأعلى ولكن من الوسط (لا أعرف ادا كان هذا القياس صحيح أو لا ) اى نعم اقصد عرض السنه للمجرى من اعلى وليسى من الوسط على حد قولك مع الدقه التامه فى القياس سواء ان كان لطول المجرى او عرض السنه اما بالنسبه : فهو يتراوح بين 92 و98.على اختلاف بسيط بين الفازات الثلاتة للاختلاف البسيط في قراءة الفولت بين كل فازة هذا الامبير معقول جدا جدا اخى الكريم ولاحرج من هذه القراءة اما بالنسبه : أما طريقة اللف أخي أبو قشة : المحرك مكون من 12 مخدة وهو 4 اقطاب (4مخدات لكل فاز) والخطوة كما سبق وذكرت 1-12-13-14-15-16(ملفين بالمجرى الواحدة)يعني كلها مقاس واحد وليست (أصغر فأكبر فأكبر هذه التقسيمه خاطئه لانها قد تؤدى الى زاويه كهربائيه خاطئه فى مخارج اطراف المحرك والرسم الموضح ادناه يوضح طريقة ملفات فيز واحد من الاوجه الثلاثه لهذا المحرك ذو 60 مجرى 4 قطب وباقى الاوجه على هذا النمط اما حساب مخارج الاطراف والزاويه الكهربائيه يوضح حساباتها هذا الرابط ادناه وارجو المتابعه وشكرا حبيبى |
|
|||||
|
أشكرك أخي الحبيب على تفضلك بارفاق الصورة التي توضح الخطوة وعدد مخدات كل فاز .لكن هنا ملف واحد في المجرى وانا لدي ملفين في المجرى كما بينت لك في البداية .اما عرض السنة فغدا ان شاء الله سوف اقيسها وأخبرك .ولو تكرمت وارفقت لي رسما بسيطا لسنة واحدة تبين فيها المكان المراد قياسه.حتى لا أخطئ في قياسها .اظن هذا أضمن .ارجو أن لا أكون قد أثقلت كاهلك بأسئلتي في الرابط توجد صورة خطية لرسم ملفات المحرك مع الخطوة وتوصيلها الخارجي كالتالي E12-E1 E9-E8 E5-E4 E7-E6 E2-E3 E9-E10
|
|
|||||
|
|
