اريد دائره للتحكم فى اضائه لمبه 12 فولت

[misoalex]

عندى لمبه صغيره جدا بتشتغل ب 12 فولت عاوز اعملها دائره للتحكم فى شده الاضائه بمقاومه متغيره اقلل او ازود الضوء بتاعها

ولكم جزيل الشكر

[ماجد عباس محمد]

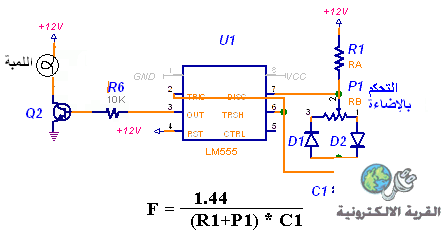

هذه هى الدائرة

اختار ترانزيستور مناسب لتيار اللمبة

[SAA]

اول اشي يعطيك العافيه استاذ ماجد عباس على هاذه الدائره
ثاني اشي شكرا لسوال الخ misoalex

لاني استفدة من الطالب والمجيب

بس سوالي للاخ الاستاذ ماجد عباس هل الدائره تصلح لاضائة السياره

والف شكر

[misoalex]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه هى الدائرة

اختار ترانزيستور مناسب لتيار اللمبة

شكرا جدااااااااااااااا الف شكر على الاستجابه وسرعه الرد

بس انا مش عارف احط اى نوع ترانزستور هو انا عاوزها للمبه صغيره مش بتسحب اكتر من 1 امبير واقل كمان عاوز اوطى اضائه اللمبه او اطفيها خالص من المقاومه المتغيره



وبالنسبه لقيمه المقاومه r1 والمقاومه المتغيره قيمتهم كام
والمكثف c1 مش باين توصله ولا قيمته من اللوجو بتاع المنتدى

معلش حتعبك معايا بس محتاج الدائره ضرورى

[misoalex]

المشاركة الأصلية كتبت بواسطة SAA

اول اشي يعطيك العافيه استاذ ماجد عباس على هاذه الدائره
ثاني اشي شكرا لسوال الخ misoalex

لاني استفدة من الطالب والمجيب

بس سوالي للاخ الاستاذ ماجد عباس هل الدائره تصلح لاضائة السياره

والف شكر

حضرتك انا كمان عاوزها لاضائه لمبه الصالون الى فى السياره الى بتبقى فوق المرايه لان نورها قوى وبيضايق الى راكب او الى بيسوق

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة misoalex

شكرا جدااااااااااااااا الف شكر على الاستجابه وسرعه الرد

بس انا مش عارف احط اى نوع ترانزستور هو انا عاوزها للمبه صغيره مش بتسحب اكتر من 1 امبير واقل كمان عاوز اوطى اضائه اللمبه او اطفيها خالص من المقاومه المتغيره

كما ذكرت حسب اللمبة
مادامت تسحب أقل من 1 أمبير اطلب من البائع أى ترانزيستور 2-3 أمبير متوفر

وبالنسبه لقيمه المقاومه r1 والمقاومه المتغيره قيمتهم كام
والمكثف c1 مش باين توصله ولا قيمته من اللوجو بتاع المنتدى

معلش حتعبك معايا بس محتاج الدائره ضرورى

حسب التردد و المعادلة ليست صعبة
لا أدرى لماذا يتهرب الجميع من التعويض فى أى معادلة مهما كانت بسيطة
يمكنك استخدام مقاومة 10 ك و المتغيرة 5 ك مع مكثف 1 ميكرو
الدائرة سبق وضعها هنا وهى 555 تقليدية وليس فيها شيئ لذا توصيل المكثف بين نقطة التقاء الدايودين مع الخط المتصل بالمتكاملة و الأرضى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة misoalex

حضرتك انا كمان عاوزها لاضائه لمبه الصالون الى فى السياره الى بتبقى فوق المرايه لان نورها قوى وبيضايق الى راكب او الى بيسوق

معذرة يا أخى ليست لدى معلومات عن لمبة الصالون قد تكون 1 أمبير أو أكثر أو أقل حسب الموديل و حسب نوع السيارة
يمكنك قياسها بالأوم تعرف الأمبير و تطلب ترانزيستور 3 أمثال التيار على الأقل

[ahmed es]

إقتراح TIP41C يتحمل حتى 6 أمبير

كما ارى دائرة المهندس ماجد هى pwm controller فيجب ان يكون التردد مرتفع نسبيا حتى لا تحس بتقطع فى اضائة اللمبة اقترح ان لا يقل عن 50 هرتز

اقتراح سريع للمقاومات
r1 1k
p1 5k
المكثف 4.7 ميكرو أو اى قيمة قريبة
