مشكلة احتاج لحلها فى الدوائر المنقطية و الرقمية

[eslam201033]

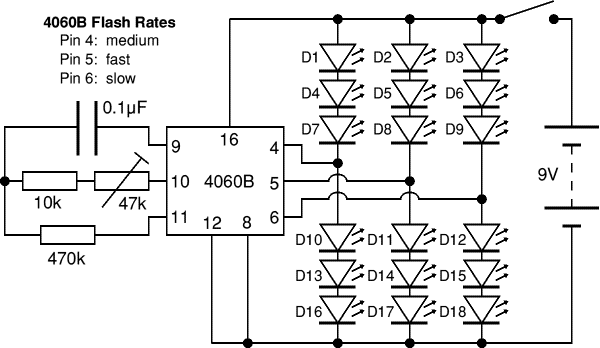

انا قمت بتنفيذ الدائرة هذة على وجة حق



و لكن عندما قمت بتوصيل الدائرةالفرع1 بة رجل المتكاملة4
والفرع2 برجل المتكاملة 5

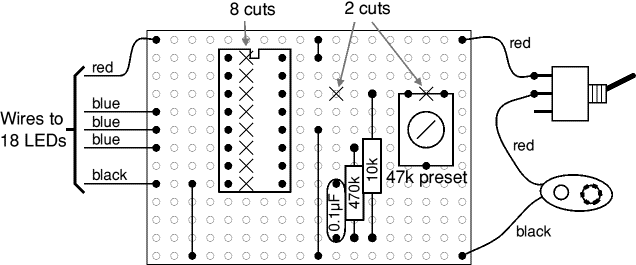

و الفرع 3 برجل المتكاملة6 فى منتصف الفرع كما فى الدائرة النتفيذية
فلن يعمل اول 3 ليدات فى فى فرع و عندم انتزع ارجل المتكاملة 4و5و6 تعمل اليدات
و لكن بصورة غير متقطعة
فاريد ان اعرف اين الخطا

[ماجد عباس محمد]

الخطأ فى قيم المكثف والمقاومة
استخدم مكثف 0.47 أو 0.68 ميكرو
استخدم مقاومة ثابتة 100ك و المتغيرة 100ك أيضا
المقاومة 470ك يمكنك تركها أو استخدام 1 ميجا

[eslam201033]

شكرا استاذى
بس انا قمت بتجربة الدائة على البروتس
وادتنى نتيجة متقطة لاضاءة
و لكن عندما قمت بتنفيذ جاء عكس ذلك

[ماجد عباس محمد]

اخى
الدائرة لها قانون تعمل به - استخدمه للحساب
المحاكيات تضع لك شكل توضيحى يسهل التمييز على الشاشة ولكن لديك أجهزة قياس فى البرنامج أيضا يمكنك استخدامها و قياس التردد
إن كان 10 ذ/ث أو اكبر لن تراه العين

[eslam201033]

علشان ازود قيمة التردد
شكرا جزيلا

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة eslam201033

علشان ازود قيمة التردد
شكرا جزيلا

المطلوب تقليل التردد حتى تستطيع رؤيته

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة eslam201033

انا قمت بتنفيذ الدائرة هذة على وجة حق



و لكن عندما قمت بتوصيل الدائرةالفرع1 بة رجل المتكاملة4
والفرع2 برجل المتكاملة 5
و الفرع 3 برجل المتكاملة6 فى منتصف الفرع كما فى الدائرة النتفيذية
فلن يعمل اول 3 ليدات فى فى فرع و عندم انتزع ارجل المتكاملة 4و5و6 تعمل اليدات
و لكن بصورة غير متقطعة
فاريد ان اعرف اين الخطا

اخى الكريم شكرا جزيلا لك

مرفق طيه فديو يوضح الخطأ


http://www.4shared.com/file/sGtkCt8V/___online.html


مع تمنياتى بدوام التوفيق

[فيصل72]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

اخى الكريم شكرا جزيلا لك

مرفق طيه فديو يوضح الخطأ


http://www.4shared.com/file/sGtkCt8V/___online.html


مع تمنياتى بدوام التوفيق

أستاذ عبد العزيز
لقد ذكر الأخ أنه عند رفع الأيسي تعمل كامل الليدات
وهذا يعني أن توصيل الليدات صحيح
والسببين الموضحين في الفيديو أي انقطاع الجهد الموجب أو السالب عنهم هو بالتالي غير موجود.

حسب وصف الأخ قد يكون أحد الأسباب التالية:
1- تركيب المتكاملة بشكل معكوس ( معليه الخطأ دائما وارد)
2-انفصال واحد أو اكثر من الأطراف 9-10-11-12-16
3- خطأ في مكونات دائرة المذبذب ( تردد المذبذب بطيء كثيرا ولم ينتظر الوقت الكافي لخروج النبضات على الأطراف)
4- انفصال في قطع دائرة المذبذب
5- تلف الأيسي
في هذه الحالات سيضيء نصف الليدات بشكل دائم.
