مشكلة في المشروع

abdo1992 · 26-01-2011, 04:00 PM

السلام عليكم ورحمة الله وبركاتة

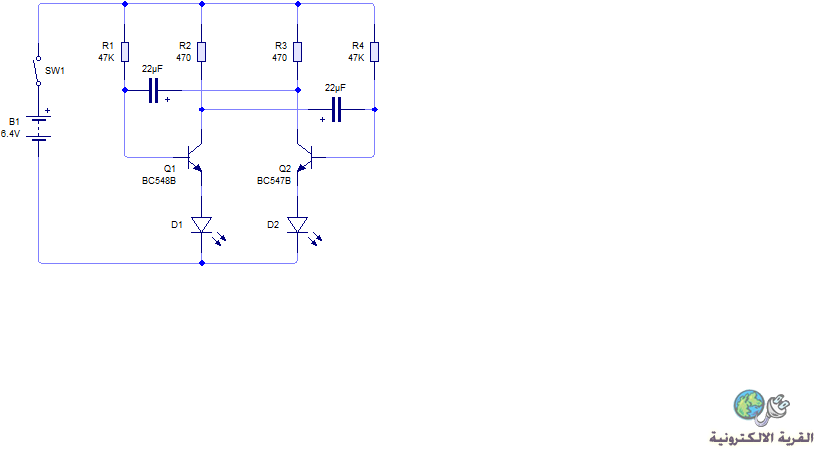

انا كنت عملت دائرة بتعمل نيضات

ولما عملتها علي لوح pcb مثقوب كانت دائما الضوء الاحمر بيشتغل لمدة اطول من الاخضر

انا حولت اراجع علي اللحم ولكن مفهوش مشكلة

ارجوا منكم المساعدة

الف شكر

ماجد عباس محمد · 26-01-2011, 04:11 PM

لأنك وضعت الليد بين الباعث والأرضى بدلا من المجمع والتغذية و فولت الأخضر أعلى قليلا من الأحمر هذا ما يسبب الزمن الأطول

abdo1992 · 26-01-2011, 04:29 PM

الف شكر يا م /ماجد يعني المفروض اعملها كدة

وابدل الليد الاخضر بلون تاني
بس ازاي اعرف الفولت بتاع الليد

ماجد عباس محمد · 26-01-2011, 04:49 PM

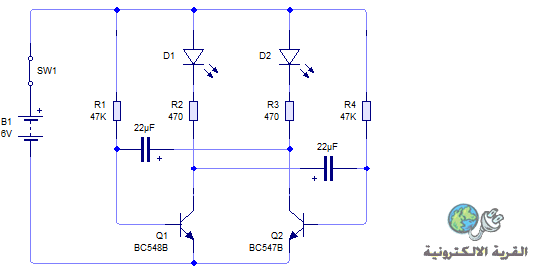

الأفضل هكذا

تعرف فولت الليد من الداتا شيت أو بالقياس

abdo1992 · 26-01-2011, 04:50 PM

اسف بس ازاي بالقياس

abdo1992 · 26-01-2011, 05:07 PM

ولو في فرق اعمل اة عشان اتفاداة

abdo1992 · 26-01-2011, 07:17 PM

اه يا م ماجد فين الرد
انا كنت عاوز اعرف بس ازاي اقيس جهد الليد وهل لما اضع الليد في المكانة دة مش هيبقي في مشكلة في الفولت والموضوع هينضبط ولا لزم اغير الليد الاخضر

اسف بس انا مبتداء ومش لاقي حد يفهمني

ماجد عباس محمد · 27-01-2011, 05:35 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة abdo1992

ولو في فرق اعمل اة عشان اتفاداة

الدائرة التى وضعتها لك تعتمد على الترانزيستور و المكونات (المقاومة والمكثف) فقط ولا تتأثر بالليد
طبعا للقياس إما بالآفو على وضع الدايود أو تضعه فى دائرة و تقيس على وضع الفولت إذا كان لديك لوحة تجميع Bread board
