[ahmedessayyad]

هل من اخ فاضل يدلنى على بديل لهذا الموسفيت{DMV 1500 M } وهو حاص بلاين شاشة اسير AC 711 ومقاسها 17" ولكم منى جزيل الشكر

[فيصل72]

اقتباس المشاركة الأصلية كتبت بواسطة ahmedessayyad هل من اخ فاضل يدلنى على بديل لهذا الموسفيت{DMV 1500 M } وهو حاص بلاين شاشة اسير AC 711 ومقاسها 17" ولكم منى جزيل الشكر

هذا ليس موسفيت بل عبارة عن دايودين في غلاف واحد
من الخطأ ان تفحصه كموسفيت اعد التأكد منه
وهذا الداتا شيت
http://www.alldatasheet.com/datashee.../DMV1500M.html

[ahmedessayyad]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل72 هذا ليس موسفيت بل عبارة عن دايودين في غلاف واحد من الخطأ ان تفحصه كموسفيت اعد التأكد منه وهذا الداتا شيت http://www.alldatasheet.com/datashee.../DMV1500M.html

شكرا لك اخى فيصل 72 ولكن رمزه على بوردة الشاشة SDG اذا فهو موسفيت وارجو منك اذا كنت تعرف بديلا له ان تبلغنى به ولك كل الشكر

[فيصل72]

أخي الكريم
قبل البحث عن بديل تأكد ان كان معطل اولا
هذا الرقم عبارة عن دايودين (damper + modulator) والداتا شيت واضح
وعليك بفحصه كدايود وان فحصته بطريقة فحص الموسفيت ستظنه معطل.
بالنسبة للكتابة SDG فهي تستخدم للموسفيت و عادة يكون هناك موسفيت راكب على نفس المبرد وخاص بدائرة DC converter وظيفتها تأمين
الجهد المناسب للاين تبعا لريزولوشن الشاشة وقد تكون أخطأت بينهما.
تأكد كي لا تضيع وقتك بدون طائل.

[ahmedessayyad]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل72 أخي الكريم قبل البحث عن بديل تأكد ان كان معطل اولا هذا الرقم عبارة عن دايودين (damper + modulator) والداتا شيت واضح وعليك بفحصه كدايود وان فحصته بطريقة فحص الموسفيت ستظنه معطل. بالنسبة للكتابة SDG فهي تستخدم للموسفيت و عادة يكون هناك موسفيت راكب على نفس المبرد وخاص بدائرة DC converter وظيفتها تأمين الجهد المناسب للاين تبعا لريزولوشن الشاشة وقد تكون أخطأت بينهما. تأكد كي لا تضيع وقتك بدون طائل.

الاخ/ فيصل -تحية لك --كيف يكون قياسه ولك كل الشكر

[فيصل72]

اقتباس المشاركة الأصلية كتبت بواسطة ahmedessayyad الاخ/ فيصل -تحية لك --كيف يكون قياسه ولك كل الشكر

أخي الكريم
يمكن فحص كل دايود كأي دايود عادي حيث سيعطي مقاومة مرتفعة باتجاه ومنخفضة بالأتجاه المعاكس

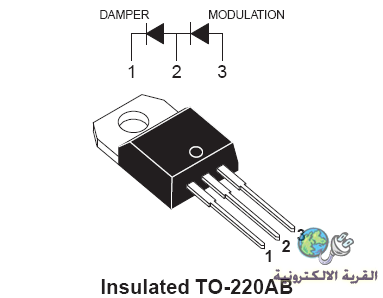

أنظر الصورة لتعرف الأطراف
على فكرة أنت لم تذكر ما عطل الشاشة.

[ahmedessayyad]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل72 أخي الكريم يمكن فحص كل دايود كأي دايود عادي حيث سيعطي مقاومة مرتفعة باتجاه ومنخفضة بالأتجاه المعاكس أنظر الصورة لتعرف الأطراف على فكرة أنت لم تذكر ما عطل الشاشة.

الاخ/فيصل -ارجو ان تعذرنى فانا مبتدىء فى صيانة الشاشات ولكنى بحمداللّه قمت باصلاح ثلاث شاشات قبل ذلك وما زالو يعملون جيدا-- الذى اعرفه اخى ان قياس الدايود انه يعطى فى اتجاه ولا يعطى فى الاتجاه الآخر واذا اعطى يكون عاطل اوبه تسريب وفى الحالتين يكون غير صالح --ارجو ان تشرح لى كيف يكون قياس هذا الدايود الذى بين ايدينا --وانى اشكرك على معاونتك

[فيصل72]

اقتباس المشاركة الأصلية كتبت بواسطة ahmedessayyad ان قياس الدايود انه يعطى فى اتجاه ولا يعطى فى الاتجاه الآخر واذا اعطى يكون عاطل اوبه تسريب وفى الحالتين يكون غير صالح

كلامك صحيح وهذا ما قصدته رغم انني عبرت بطريقة خاطئة.
يمكنك فحص الدايود الأول بين الطرف 1 و 2 والدايود الثاني بين الطرف 2 و 3 كما ترى في الصورة.
أرجو أن تذكر العطل في الشاشة فقد يستطيع الأعضاء مساعدتك أكثر.
