استفسارات: دائرة لايت الشحن باستخدام الليدات

[supersarmed]

السلام عليكم ورحمة الله وبركاته
ارجو من الاخوة عمالقة المنتدى مساعدتي على دراسة طبيعة عمل هذه الدائرة الالكترونية البدائية بالنسبة اليكم والمعقدة بالنسبة الي كوني جديد في هذا الاختصاص وذلك لعملي بالفترة السابقة في مجال البور ,فبعد اطلاعي على المشاركات والافادة في هذا المنتدى حبيت ان احصل على فكرة ولو بسيطة في هذا العالم المتطور ( عالم الالكترونيات).لااريد الاطالة فوصف هذا المنتدى لايمكن احصاءه بمجلد

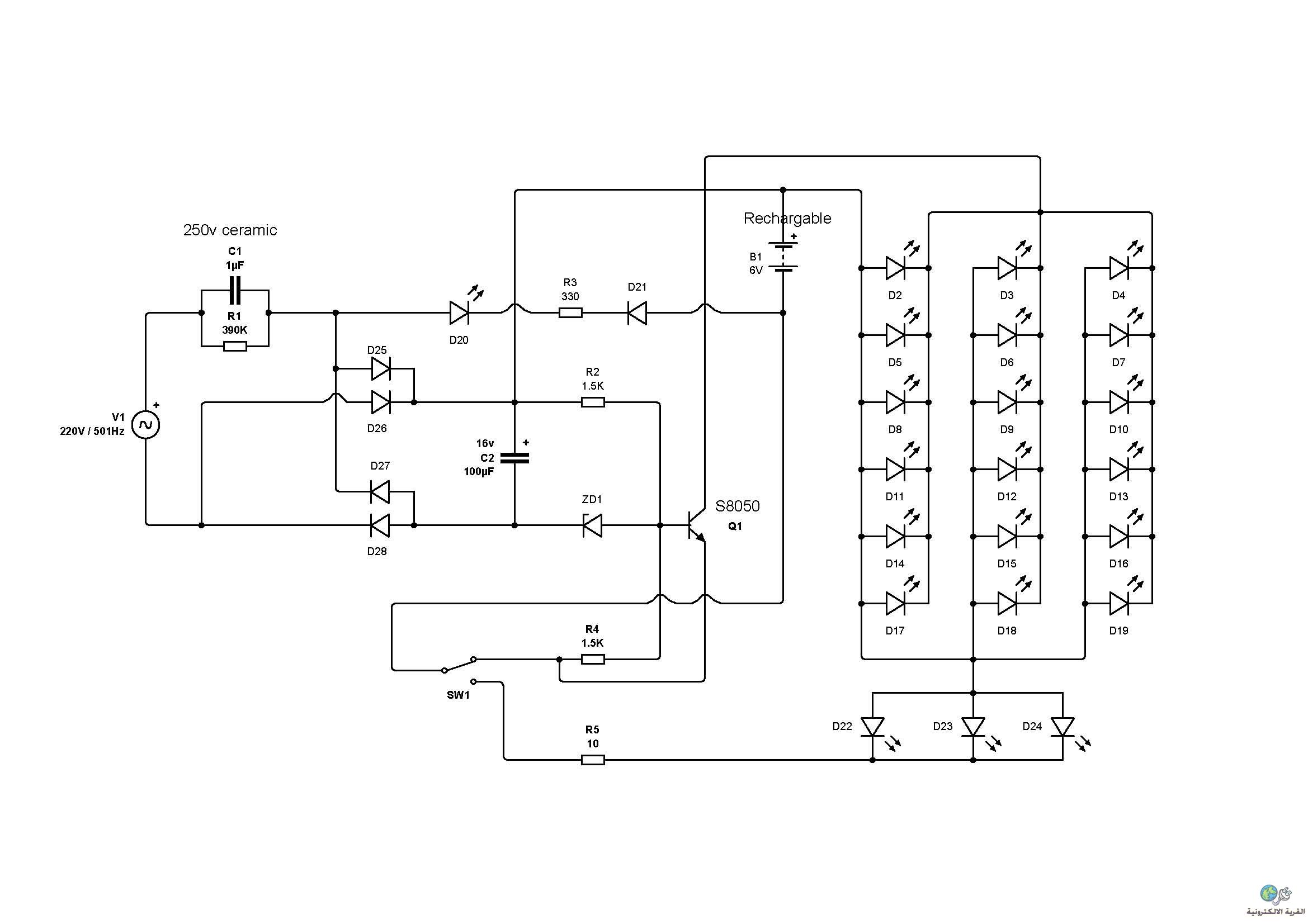

الدائرة المرفقة صورتها هي دائرة لايت شحن باستخدام الليد قمت بالاطلاع عليها فوجدت العديد من الاسئلة المبهمة لدي فاتمنى ان لا اكون ثقيلا باسئلتي التي لم اجد لها جواب بعد المحاولات العديدة على استنتاجها علما ان رسم الدائرة ان شاءالله مضبوط 100% ولم اخطأ بشيء ما :
http://upload.qariya.info/images/qariya-bf78116f4f.jpg

1- قيمة المتسعة السيراميكية والتي هي مستخدمة لتخفيض الجهد بدل المحول حسب علمي مكتوب عليها CL21 (105/250) فقرأتها مليون بيكوفاراد مايعادل 1مايكروفاراد فهل هذا صحيح ؟
2- اذا كانت قيمة المتسعة السيراميكية صحيحة فكم ستكون الفولتية الخارجه منها والداخلة الى المقوم وكيف يتم حسابها.
3- الليد الضوئي (D20) مربوط الى مصدر قدرة متردد اليس المفروض يربط الى مصدر جهد ثابت .
4- مادور الدايود المربوط عكسياً (D21) مع المقاومة والليد الضوئي .
5- متسعة التنعيم (C2) مربوطة مباشرة الى القطب الموجب لبطارية الشحن هل هي لاعادة شحن البطارية .
6- كم هي قيمة بطارية الشحن حيث لم يكتب عليها اي معلومة ووضعتها 6فولت بالتخمين .
7- كما نعلم ان الزنر دايود يستخدم كمثبت جهد يربط على التوازي مع العنصر المراد تثبيت الجهد عليه لذا انني ارى ان ربط الزنر دايود بهذه الطريقة غريبة بالنسبة لي فهل هذه الغرابة في محلها وما هو دوره في هذه الدائرة ؟
8- هل الترانزيستور المستخدم من نوع NPN حيث فرضته هكذا
9- هل الترانزيستور في هذه الحالة يستخدم كمفتاح على الطرف السالب لمجموعة الليدات الكبيرة
10- مجموعة الليدات الصغيرة مربوطة مباشر الى المفتاح ولكن المجموعة الكبيرة مربوطة عن طريق الترانزيستور كيف تتم عملية الاطفاء الذاتي للمجموعة الكبيرة وبدء الشحن للبطارية بنفس الوقت عند ربط اللايت للكهرباء
11- اي من المقاومات مستخدمة لحماية مجموعة الليدات الكبيرة

ارجو من الاخوة الذين يطلعون على هذه الاسئلة ان يطولوا بالهم معي فانا متاكد اصبحت ثقيلا بهذا الكم من الاسئلة لكن عشمي كبير في مشرفي هذا المنتدى السخي وبارك الله فيكم وجعله في ميزان حسناتكم

[فيصل72]

السلام عليكم
ملاحظة أولا: المقاومة R3 يجب أن تتصل مباشرة بسالب البطارية
وكاتود الدايود D21 يجب أن يتصل بسالب قنطرة التوحيد ليؤمن شحن البطارية.

1- قيمة المتسعة السيراميكية والتي هي مستخدمة لتخفيض الجهد بدل المحول حسب علمي مكتوب عليها CL21 (105/250) فقرأتها مليون بيكوفاراد مايعادل 1مايكروفاراد فهل هذا صحيح ؟
صحيح ولكن عادة يستخدم Metallized film capacitor
2- اذا كانت قيمة المتسعة السيراميكية صحيحة فكم ستكون الفولتية الخارجه منها والداخلة الى المقوم وكيف يتم حسابها.
قيمة المكثف هنا تؤثر على التيار اما الجهد فيحدده الحمل
اليك هذا الرابط للأخ المهندس وليد الفرا وفيه شرح واف.
http://www.qariya.com/vb/showthread.php?t=13959
3- الليد الضوئي (D20) مربوط الى مصدر قدرة متردد اليس المفروض يربط الى مصدر جهد ثابت .
لا يهم فهو دايود وسيعمل مع نصف الموجة المناسب.
4- مادور الدايود المربوط عكسياً (D21) مع المقاومة والليد الضوئي .
كما ذكرت سابقا وجوده هنا خطأ في الرسم.
5- متسعة التنعيم (C2) مربوطة مباشرة الى القطب الموجب لبطارية الشحن هل هي لاعادة شحن البطارية .
كلا هي فقط للتنعيم.
6- كم هي قيمة بطارية الشحن حيث لم يكتب عليها اي معلومة ووضعتها 6فولت بالتخمين .
قيمتها 4 فولت وهكذا تكون مناسبة لهذا النوع من الليدات.
7- كما نعلم ان الزنر دايود يستخدم كمثبت جهد يربط على التوازي مع العنصر المراد تثبيت الجهد عليه لذا انني ارى ان ربط الزنر دايود بهذه الطريقة غريبة بالنسبة لي فهل هذه الغرابة في محلها وما هو دوره في هذه الدائرة ؟
مهمته هنا تمرير الجهد السالب الى قاعدة الترانزيستور وهكذا فهو يعمل كدايود عادي والأفضل استخدام دايود عادي.
8- هل الترانزيستور المستخدم من نوع NPN حيث فرضته هكذا
نعم هو NPN وذلك واضح من رسمه ومن طريقة التوصيل.
9- هل الترانزيستور في هذه الحالة يستخدم كمفتاح على الطرف السالب لمجموعة الليدات الكبيرة
بالضبط
10- مجموعة الليدات الصغيرة مربوطة مباشر الى المفتاح ولكن المجموعة الكبيرة مربوطة عن طريق الترانزيستور كيف تتم عملية الاطفاء الذاتي
للمجموعة الكبيرة وبدء الشحن للبطارية بنفس الوقت عند ربط اللايت للكهرباء
عند وجود التيار الكهربائي سيعمل الجهد السالب المار من الدايود الى قاعدة الترانزيستور على ايقاف الترانزيستور عن العمل.
11- اي من المقاومات مستخدمة لحماية مجموعة الليدات الكبيرة
لآ تحتاج الى مقاومة فجهد 4 فولت من البطارية مناسب لها.

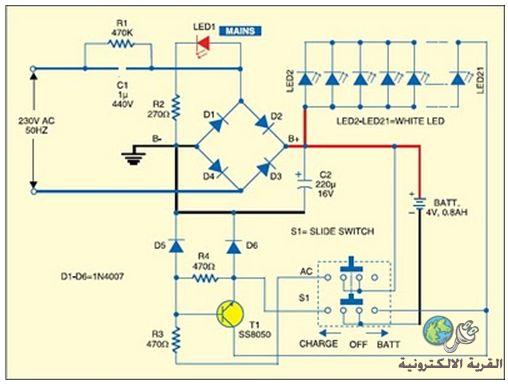

أخيرا اليك نفس الدائرة مع اختلاف بسيط

[supersarmed]

الاخ الكريم فيصل 72 المحترم
جزاك الله الف خير على طول بالك لردك على جميع الاسئلة وزادك الله علما ونور
ولكن احب ان اخبرك باني قد راجعت الدائرة مرة اخرى ووجدتها كما هي مع اضافة بسيطة هو توصيل سالب المتسعة بكاثود الدايود (D21) ذو الموقع الغريب واؤكد لك بان الدائرة كما هي وشغالة 100% ولدي العديد من هذه الانواع ولها نفس الربط.
اكرر شكري واحترامي اليك .... مع التقدير
والدائرة مرة اخرى
http://upload.qariya.info/images/qariya-530fa8b7e3.jpg

[فيصل72]

المشاركة الأصلية كتبت بواسطة supersarmed

الاخ الكريم فيصل 72 المحترم
جزاك الله الف خير على طول بالك لردك على جميع الاسئلة وزادك الله علما ونور
ولكن احب ان اخبرك باني قد راجعت الدائرة مرة اخرى ووجدتها كما هي مع اضافة بسيطة هو توصيل سالب المتسعة بكاثود الدايود (D21) ذو الموقع الغريب واؤكد لك بان الدائرة كما هي وشغالة 100% ولدي العديد من هذه الانواع ولها نفس الربط.
اكرر شكري واحترامي اليك .... مع التقدير
والدائرة مرة اخرى
http://upload.qariya.info/images/qariya-530fa8b7e3.jpg

شكرا لك أخي الكريم
توضيح بسيط انا لم أقل بأن الدائرة لا تعمل بل أشرت فقط الى ضرورة توصيل الدايود بالقنطرة وهو الخطأ بالرسم الأول. بالنسبة للمقاومة فيمكن توصيلها بسالب القنطرة او البطارية وفي الحالتين سيعمل الثنائي الضوئي.
بالنسبة ل D21 فاستخدامه ضروري وليس غريب لسلامة عمل الترانزيستور.
أما بالنسبة للمكثف فتعليقي فقط من ناحية توافر المكثفات السيراميك بقيم تصل الى الميكروفاراد فقط.

[supersarmed]

ياربي يوفقك ويحفظ مصر وشعبها وتفرج الازمة باسرع وقت وبما يحبه الله ويرضاه
انت كريم ونحن نستاهل ...
لذا اريد ان اطمع بكرمك وتقوم بتفصيل عمل الدايود كيف سيحمي الترانزستور ووظيفة الزنر دايود ايضاً بطريقة بدائية إن أمكن لشخص مبتدأ مثلي لتعم الفائدة للجميع .... مع التقدير

[فيصل72]

المشاركة الأصلية كتبت بواسطة supersarmed

لذا اريد ان اطمع بكرمك وتقوم بتفصيل عمل الدايود كيف سيحمي الترانزستور ووظيفة الزنر دايود ايضاً بطريقة بدائية إن أمكن لشخص مبتدأ مثلي لتعم الفائدة للجميع .... مع التقدير

أنا لم أذكر بان الدايود هنا سيحمي الترانزيستور بل قلت لسلامة عمله فلو الغينا الدايود D21 ووصلنا سالب البطارية بقنطرة التوحيد مباشرة فعندها سيقوم الدايود ZD1 بتوصيل قاعدة الترانزيستور بسالب البطارية ولن يعمل الترانزيستور حتى ولو انقطع التيار الكهربائي.
اما بالنسبة للزينر فلا أعرف ما الحاجة اليه فيمكن استخدام دايود عادي وأيضا حتى لو الغيته ووصلت مكانه مباشرة سوف تعمل الدائرة.
