[abd-ulrhman]

عند وضع القطب A والقطب B كدخل input
تم قياس التيار المسحوب في حالة الـ " 1 " منطقي لكل من الأقطاب وكان هذا التيار في القطب A الرجل 0 ... معدوم تقريباً وهوه أمر ايجابي
أما في الرجل 1 وحتى الـ 7 من نفس القطب ... فكان التيار المسحوب هوه 250 ميللي أمبير بالرغم من أن الداتا شيت حددت التيار الأعظمي المسحوب من القطب A بـ 80 ميللي أمبير.

والمشكلة الأعظم أنه حتى عند تأمين جهد تقريبا 5 فولت ... فاذا كان التيار أقل من 150 ميللي أمبير يتم اعتبار الحالة عدم تعيين ؟؟؟

الصورة التالية توضح المشكلة تماماً

[فيصل72]

أخي الكريم


بعد التجربة لاحظت ان الأمر portb=0 يعني أنها 00000000 اي كلها مخارج بينما الأمر portb=1 يعني بأنها 00000001 أي portb.1 دخل والباقي مخارج .
أنا ايضا مبتدىء في البرمجة و أرجو أن يفيدنا الأخوة عن ذلك

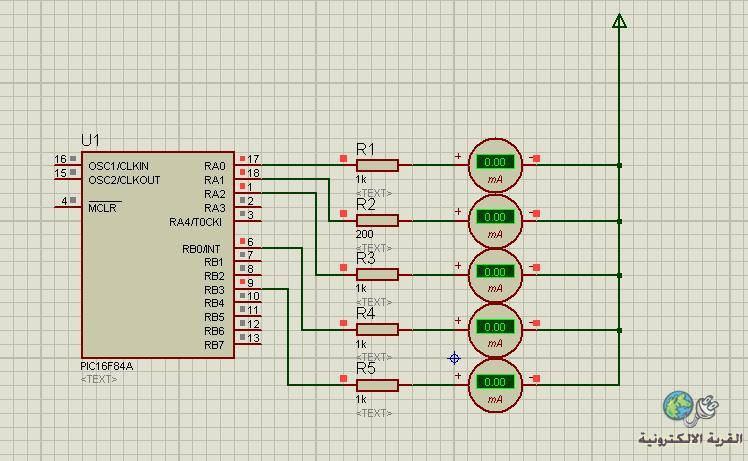

أنظر الصورة بعد تحويل الكل الى مداخل
ورجاء تصغير حجم الصور عند وضعها ليسهل متابعة الموضوع.

[abd-ulrhman]

بعد التجربة لاحظت ان الأمر portb=0 يعني أنها 00000000 اي كلها مخارج بينما الأمر portb=1 يعني بأنها 00000001 أي portb.1 دخل والباقي مخارج .

أخي الكريم .... سؤالي السابق كان بخصوص الدخل أي أن portb=1; porta=1;

وتم قياس تيارات الدخل في هذه الحالة وكانت النتيجة السابقة

[فيصل72]

اقتباس المشاركة الأصلية كتبت بواسطة abd-ulrhman أخي الكريم .... سؤالي السابق كان بخصوص الدخل أي أن portb=1; porta=1; وتم قياس تيارات الدخل في هذه الحالة وكانت النتيجة السابقة

أخي الكريم
بالتفصيل الممل
كتابة trisb=1; يعني بأنك اعطيت القيمة 00000001 للبورت b وهذا يعني
b0=input b1,2,3,4,5,6,7=output
وهكذا في تجربتك كانت a0 و b0 فقط مداخل والباقي مخارج
ولهذا كانت المشكلة في التيارات
استخدم trisb=255; trisb=0b11111111;trisb=0xff;
وكذلك بالنسبة للبورت a
بعدها ستجد النتيجة كما بالصورة التي وضعتها في مشاركتي السابقة

[باسم ماجد]

الأخوه الكرام الأخ فيصل 72 و الأخ abd-ulrhman
تحياتي

الأمران TRISA و TRISB هما لتحديد حالة البورت فمثلا" إذا أردنا جعل البورت B
PORTB خرجا" لجميع أطرافه ال 8 نكتب الأمر التالي :
TRISB=0; أو
TRISB=0B00000000 ; أو
TRISB=0X00; أو
.............................................
و إذا أردنا جعل البورت A دخلا" لجميع أطرافه ال 8 نكتب الأمر التالي :
TRISA=255; أو
TRISA=0B11111111;أو
TRISA=0XFF;
الأن بعد تحديد الدخل و الخرج ...ماذا نريد ان نفعل ؟ بالطبع البك صُنع اصلا" لأغراض التحكم أذن بماذا نريد التحكم؟
لنتحكم ب LED عن طريق كبسه SWITCH مثلا"
1. نستخدم أحد أطراف البورت A لنوصله بالكبسه فليكن A0 كدخل أذن نكتب:
PORTA=1;.......هذا البورت معرف في لغة الميكروسي فمن الممكن أن نكتب الرقم بالنظام العشري
أو بالنظام الثنائي :
PORTA=0B00000001 أو
أو بالنظام السادس عشري :
PORTA=0X01;
هذا كود أو أمر يشغل ليد عند الضغط على الكبسه الموصله ب A0 للبورت A لمدة ثانيه واحده ثم يطفئه ،
IF(PORTA.F0==0) {PORTB=1; DELAY_MS(1000)
الخلاصه:حتى لا نخلط الأمور عند أستخدام الأمر tris نتبع
1.........يعني Input
0........يعني Output

أما عند أستخدام أمر PORT فعندها 1 يعني إخراج جهد 5فولت من ذلك البت
و 0 يعني إخراج 0فولت أو سالب 5فولت
سوف أرفع ملفات المحاكاه لاحقا"
أرجو أن أكون قد وفقت بالشرح ...تمنياتي لكما و للجميع بالتوفيق

[فيصل72]

الف شكر أخي باسم للتوضيح
وهذا ما ذكرته أنا
وفي مشاركتي الأولى ذكرت portb=1 بمعني اعطاء القيمة 1 للبورت ب
وليس بقصد كنابنها بهذا الشكل في البرنامج وقد أوضحت ذلك في مشاركتي الثانية.

[abd-ulrhman]

شكرا جزيييييييييييلا للأخوة الكرام...

بالفعل كان الخطأ المرتكب سخيف جداً ولكن لا أدري كيف تخيل لي أن 1 بالعشري تعني 11111111 بالثنائي وبالتأكيد هذا الشيء خاطئ

شكرا جزيلا مرة أخرى

[باسم ماجد]

http://www.4shared.com/dir/rukHiiqb/sharing.html
أعلاه مرفق ملف المحاكاه و كود الميكروسي تحياتي للجميع هذه دائره بسيطه ممكن أن تستخدم لفحص البك مثلا" قد يستفيد منها أحد الأعضاء و تكون مشروعه الأول
