مساعد في مشروع التخرج بشكل ضروري وسريع

[جبال هندروت]

السلام عليكم ورحمة الله وبركاته

اخوني لدي مشروع تخرج وانا ادرس هندسة كمبيوتر
عندي فكرة مشروع ملعب الكتروني ولكن لا اعلم الدوائر واحتاج الى مساعدة الخبراء
الفكره عباره عن ملعب كرة قدم المرمى به دائره موصله بشاشه رقميه كلما دخلت الكره في المرمى يعطي رقم في الشاشه الرقميه
بالاضافه الى استخدام LED لاضائة الملعب
الاخوه الذين يعرفون التوصيل والدائره وحتى الادوات وقياساتها
ارجو المساعده بشكل عاجل وضروري

واذا الفكره صعبه
اتمنى مساعدتي بافكار جميله للمشروع

[ahmad abdullah]

اخي انا لست بالخبرة المطلوبة ... لكنني استطيع ان اقول لك بعض الامور :
اولا اعتقد بأن التحكم بشاشة فلا بد من استخدام المايكروكنترولر والمايكروكنترولر هو قطعة الكترونية تحتاج الى برمجة اذا انت تحتاج الى شخص يبرمجلك المايكروكنترولر لانه له لغة خاصة و حتى لو برمجلك ياه تريد نقل البرنامج الى المايكروكنترولر عبر قطعة تسمى PIC programmer و سعرها في لبنان عندنا حوالي 40$ ... لكن يمكنك استخدام ما يسمى ال SEVEN -Segment و يمكن التحكم بها من خلال دوائر الكترونية ...
اما بخصوص المرمى .. فأعتقد بأنك تحتاج الى مرسل و مستقبل انفرا رير INFRA RED .. و هذا على ما اعتقد يحتاج الى مايكروكنترولر ...

لا اريد ان احبطك اخي الكريم ... لكن هذا كله يحتاج وقت .... و جهد ليس بالسهل ... لذلك اقترح عليك انك اذا تعرف احد مهندسي الاتصالات فإنه يمكنه المساعدة ... و اذا تريد ان تستفسر بعض الامور فأنا هنا تحت امرك حسب المقدرة ...

[جبال هندروت]

المشاركة الأصلية كتبت بواسطة ahmad abdullah

اخي انا لست بالخبرة المطلوبة ... لكنني استطيع ان اقول لك بعض الامور :
اولا اعتقد بأن التحكم بشاشة فلا بد من استخدام المايكروكنترولر والمايكروكنترولر هو قطعة الكترونية تحتاج الى برمجة اذا انت تحتاج الى شخص يبرمجلك المايكروكنترولر لانه له لغة خاصة و حتى لو برمجلك ياه تريد نقل البرنامج الى المايكروكنترولر عبر قطعة تسمى PIC programmer و سعرها في لبنان عندنا حوالي 40$ ... لكن يمكنك استخدام ما يسمى ال SEVEN -Segment و يمكن التحكم بها من خلال دوائر الكترونية ...
اما بخصوص المرمى .. فأعتقد بأنك تحتاج الى مرسل و مستقبل انفرا رير INFRA RED .. و هذا على ما اعتقد يحتاج الى مايكروكنترولر ...

لا اريد ان احبطك اخي الكريم ... لكن هذا كله يحتاج وقت .... و جهد ليس بالسهل ... لذلك اقترح عليك انك اذا تعرف احد مهندسي الاتصالات فإنه يمكنه المساعدة ... و اذا تريد ان تستفسر بعض الامور فأنا هنا تحت امرك حسب المقدرة ...

تشكر اخي العزيز على ردك الطيب
ما في مشكله اخي العزيز بالبرمجه
المشكله في طريقة توصيل دائر المرمى والادوات الي نحتاجها
لان التكنشن ما رضي يساعدنا وعمالنا مشكله وتاخرنا على الافكار

[جبال هندروت]

اذا اي احد عند افكار للمشروع
بها دوائر بدون استخدام البرمجه اجوره ان يساعدني

[ahmad abdullah]

اخي ... انا عندي بكرا امتحان .. يعني اليوم ما راح اقدر اساعدك ...
غدا انشالله عند رجوعي من االامتحان سأحاول ان ابحث لك عن بعض هذه الامور ... و الله يوفقك ... و انشالله اقدر اساعدك ...

[myousef]

اخوني لدي مشروع تخرج وانا ادرس هندسة كمبيوتر
عندي فكرة مشروع ملعب الكتروني ولكن لا اعلم الدوائر واحتاج الى مساعدة الخبراء
الفكره عباره عن ملعب كرة قدم المرمى به دائره موصله بشاشه رقميه كلما دخلت الكره في المرمى يعطي رقم في الشاشه الرقميه

ممكن تستخدم ليزر وكل ما رح تدخل الكره رح تقطع الليز وبعد هيك بتتوصل مع pic او IC 8055 وهيه اللي رح تحسب كم مره انقطع الليزر واطلع النتيجه ع الشاشه ومش صعب البرنامج ابدا

بالاضافه الى استخدام LED لاضائة الملعب
الاخوه الذين يعرفون التوصيل والدائره وحتى الادوات وقياساتها
ارجو المساعده بشكل عاجل وضروري

ال LED توصيلهم سهل ولو كتبت LED ع البحث رح يعطيك كيف توصيله
واذا الفكره صعبه

اتمنى مساعدتي بافكار جميله للمشروع[/COLOR][/SIZE]

الفكره سهله جدا
اذا اردت اي مساعده ابعثلي ايميل
[/QUOTE]

[عبقرينو1]

فى فكره فى دماغى ممكن تنفعك
مع الاعتبار انى هاوى مش دارس

بالنسبه فى موضوع دخول الكره الشبكه (انقطاع شعاع ليزر)

يوجد دائره حمايه بالليزر او الاشعه تحت الحمراء
عند انقطاعها يصدر صوت من السماعه
فيمكن الاستفاده من الفكره دى

يعنى بما ان السماعه تصدر صوت
فهذا يعنى ان على اطرافها كهرباء
يمكن الاستفاده من هذه الكهرباء ان نوصلها على طرف مايكروكنترول
مثلا على الطرف رقم 1
ونبرمجه بالاتى عندما يكون الطرف 1 (1) يعنى عليه كهرباء يعطى اشاره معينه من طرف اخر موصل بالشاشه وانصحك بشاشه سفن سيجمنت
وببرمجه المايروكنترول يعطى نتيجه عد تصاعدى على الشاشه كلما انقطع الاشعه واعطاء انزار بالقطع


(ارجو الاخذ فى الاعتبار ان الاشعه ستنقطع مرتين عند دخول الكره مره ودى الى هتتحسب وعند خروج الكره من الشبكه وعودتها للملعب مره اخرى ودى مش هتتحسب وبكده يبقي هتصمم ارضيه الشبكه مائله ناحيه الملعب لرجوع الكره مجرد دخولها )

ارجو ان اكون ساعدتك بشئ وربنا معاك وينجحك

[عبقرينو1]

ده فيديو عن فكرتى الى بقولك عليها


وممكن استعمال اشعه تحت الحمراء مثل الدائره دى


دى الارسال

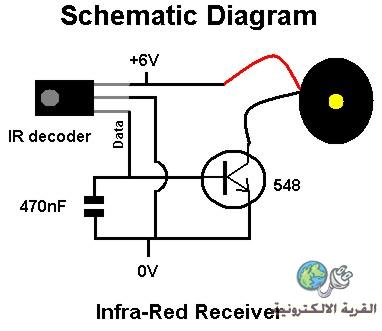

ودى الاستقبال

وشكرا
