السلام عليكم ورحمة الله


اعجبتني فكرة اجهزة دوار اطباق استقبال القنوات الفضائية حيث يمكن برمجة هذه

الاجهزة مع اي جهاز ريموت

فقررت ان اقوم بصنع جهاز يمكن برمجته مع اي جهاز ريموت لتنفيذ اوامر معينة

وبحمد الله توصلت الى الخطوط الرئيسية للبرنامج والذي صممته ببرنامج الفلوكود الرائع

وبهذه الطريقة يمكن ان نستغني عن لوحة المفاتيح ونوفر الكثير من ارجل الميكرو

والافضل من كل هذا يمكن ان نحول جهاز التحكم بالشعة تحت الاحمراء الى جهاز

ارسال لاسلكي باضافة مرسل ومستقبل لاسلكي للدارة

وبالتالي الاستفادة من جميع ازرار الريموت لاسلكيا

فاذا اعجبتكم الفكرة ساقوم بشرح الطريقة خطوة بخطوة ومناقشة المشروع معكم


والله ولي التوفيق

[meroo0202]

جزاء الله خيرا وربنا ينفعك وعيزين نشوف قريب الفكرة عملى

[dds.m.blal]

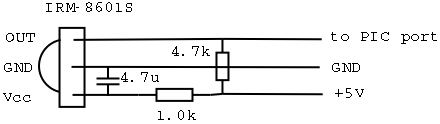

في البدايا هذه هي طريقة توصل السنسور الى البيك




قمت بتصنيع راسم اشارة بسيط عن طريق كرت الصوت
حيث اوصلت مقاومة 10 كيلو على التسلسل مع مخرج سنسور الاشعة تحت الحمراء
والارضي مشترك
وبواسطة برنامج اسمه

cool edit pro

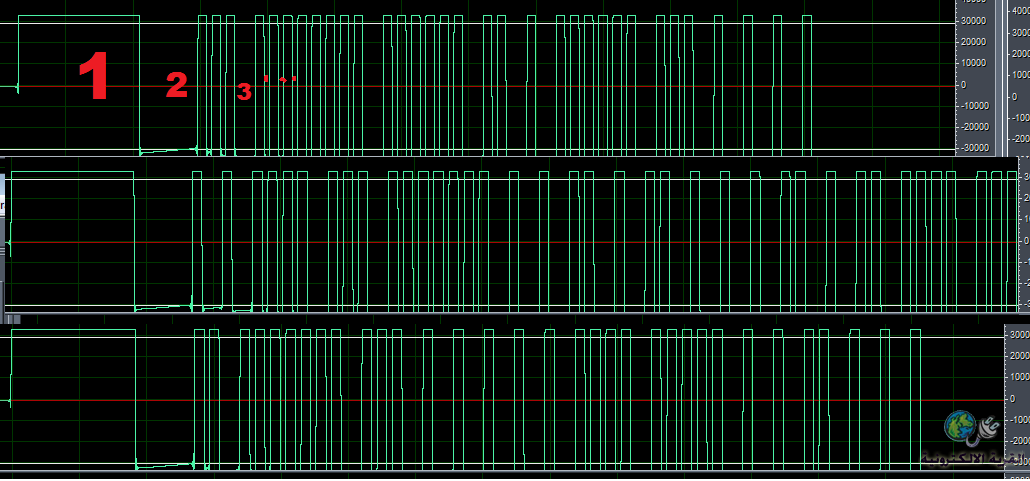

استطعت الحصول على الشيفرة الخاصة لثلاثة انواع من الريموتات
وهي ريموت سوني سات واي كوم وتوشيبا





حيث نلاحظ ان اشارة البدا وهي سالبة طويلة نسبيا رقم 1 في الصورة
ثم تاتي نبضة موجبة رقم 2
ثم تبدا النبضات والتي تعبر عن نوع الجهاز والزر المضغوط
النبضات الطويلة ترجع قيمتها الى 1 رقم 3 في الصورة
والنبضات القصيرة ترجع قيمتها الى 0
وبالتالي عند تجميعها نحصل على كود المطلوب
مثلا في الرسمة الاولى سيكون الكود كالتالي

00100000001000001011000001001111

نكمل لاحقا ان شاء الله ونرجو منكم التفاعل مع الموضوع ومع الاحداث في الوطن العربي

[Tech Master]

بارك الله فيكــ,،,،,،ـــأخــى الكريم
التوصيلة بالأعلى للسنسور هى التى يتم وصلها بالمتحكم
أم هى خاصة لطريقة رسم الاشارة

[mar7aba_01]

أتمم جزاك الله خيرا نحن بأمسسسسس الحــــــاجة

[dds.m.blal]

اقتباس المشاركة الأصلية كتبت بواسطة Tech Master بارك الله فيكــ,،,،,،ـــأخــى الكريم التوصيلة بالأعلى للسنسور هى التى يتم وصلها بالمتحكم أم هى خاصة لطريقة رسم الاشارة

هذه التوصيلة للسنسور بشكل عام سواء لرسم الاشارة او لتوصيلها بالمتحكم


وهذا هو البرنامج بشكل اولي بالفلوكود وهو لقراءة اي اشارة قادمة من اي ريموت

وقد جربته بشكل عملي وكانت النتائج والحمد لله رائعة

وساجري عليه تعديلات وتنقيحات لاحقا ومن اراد التعديل عليه فلا باس

من هنا الرابط

[Rami_Vista]

البرنامج بعد فك الضغط امتداده غريب فا لو ممكن توضيح ؟

اما عن الفكره بشكل عام كويسه و لاكن الضعفاء امثالي يحتاجون الي امثله

و انا بانتظار المزيد

[dds.m.blal]

اقتباس المشاركة الأصلية كتبت بواسطة Rami_Vista البرنامج بعد فك الضغط امتداده غريب فا لو ممكن توضيح ؟ اما عن الفكره بشكل عام كويسه و لاكن الضعفاء امثالي يحتاجون الي امثله و انا بانتظار المزيد

الملف يحتاج الى برنامج Flowcode V4 لكي يعمل


على كلا هذا الملف فيه ملف هيكس جاهز وملف التصميم Proteus 7 Professional

عند تجريب البرنامج على الواقع ستلاحظ عند ضغط اي زر باي جهاز تحكم سيظهر
رقم على شاشة الالسيدي خاص بهذا الزر
وبواسطة برنامج الفلوكود تستطيع ان تربط هذا المتغير بمنفذ معين

واذا اردت المزيد من الشرح فلا باس


حمل من هنا
