استفسار بخصوص دائرة راديو

[M.Tolba]

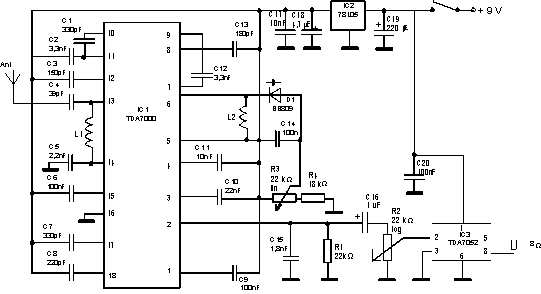

هل L1 و L2 يجب وضعهم بقيمة معينة أم أضع أي ملفين ( ملحوظة : غير موضح بالدائرة قيمة الملفين ) ؟؟؟؟؟
D1 هل هو دايود عادي أم نوع معين من الدايودات وما هو ؟؟
هل السماعة 8 اوم موصله بطرفين الأيسي 5 و 8 ؟؟؟

[بسام1970]

المشاركة الأصلية كتبت بواسطة M.Tolba

هل L1 و L2 يجب وضعهم بقيمة معينة أم أضع أي ملفين ( ملحوظة : غير موضح بالدائرة قيمة الملفين ) ؟؟؟؟؟
D1 هل هو دايود عادي أم نوع معين من الدايودات وما هو ؟؟
هل السماعة 8 اوم موصله بطرفين الأيسي 5 و 8 ؟؟؟

الدايود سعوي وليس أي دايود, ولكن يمكن استخدام دايود زينر 33 فولت إلا أنه لن يعطيك نتائج مماثلة

هذا الدايود مع المقاومة المتغيرة المتصلة به يقومان بالتوليف أي تغيير المحطات أي أنه يعمل كمكثف متغير

الملف له قيمة معينة ويجب عليك أن تأتي بالمعلومات الخاصة بالدائرة من الصفحة التي اقتطعتها منها تكون مشروحة

هل أطراف السماعة ....؟ نعم


التوليف الالكتروني بتغيير الجهد على مهبط الثنائي السعوي ممتاز ومحبذ ونوع من الرفاهية إن توفر لديك هذا الثنائي ولكل سعته

يمكنك استخدام التوليف التقليدي بالمكثف المتغير او الملف المتغير

قيم الملفات تحدد الحزمة والمحطات المراد استقبالها

إذا أردت مذياع إف إم فهناك دوائر أخرى بهذه الأي سي وهناك مكبر صوت أنصحك به إن توفر عندك وهو LM368 سهل وقوي

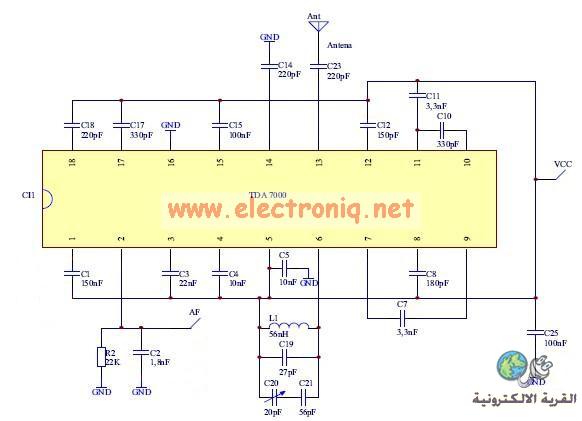

هنا تجد مثالا آخرا وسهلا يمكن جعل الملف ثابت والمكثف متغير والعكس والملف تراه في الصورة عبارة عن أربعة لفات حوالي 100 نانو هنري!! والله أعلم.
كما أنه في أسفل الصفحة هناك اللوحة المطبوعة لهذا المذياع تسهل الأمور عليك!

http://www.escol.com.my/Projects/Pro...9/Proj-01.html

[M.Tolba]

أخي بسام شكرا علي الإيضاح ولكن عدة استفسارات :
1- ما الأسم المتعارف عليه من قبل الفنيين وبائعي الإلكترونيات بالنسبة للدايود السعوي
2- هذه الدائرة أخذتها من الملف الذي أرفقته حضرتك في موضوع ( مطلوب دائرة راديو بسيطة ) فلو سمحت أن تعطيني قيم الملفات لأنها غير موجوده بالملف
3- ما هي أفضل دائرة في الملف الخاص بحضرتك علي أن تكون مجربة و مكوناتها متوفرة و الدائرة المطبوعة الخاصة بها موجوده بالملف
آسف علي الإطالة
جزاك الله كل الخير

[بسام1970]

المشاركة الأصلية كتبت بواسطة M.Tolba

أخي بسام شكرا علي الإيضاح ولكن عدة استفسارات :
1- ما الأسم المتعارف عليه من قبل الفنيين وبائعي الإلكترونيات بالنسبة للدايود السعوي
2- هذه الدائرة أخذتها من الملف الذي أرفقته حضرتك في موضوع ( مطلوب دائرة راديو بسيطة ) فلو سمحت أن تعطيني قيم الملفات لأنها غير موجوده بالملف
3- ما هي أفضل دائرة في الملف الخاص بحضرتك علي أن تكون مجربة و مكوناتها متوفرة و الدائرة المطبوعة الخاصة بها موجوده بالملف
آسف علي الإطالة
جزاك الله كل الخير

ثنائي الفاراكتور , ولكن لا تتفاجأ إن لم تجده في بعض البلدان ولا يعرفه بعض الباعة!

سوف أساعدك في كل خطوة بإذن الله انتظرني قليلا لأتصفح افضل وأسهل المخططات مع اللوحة المطبوعة وأوافيك بنفس اللوحة أيضا وقيم الملفات.







BB105

هذه الدائرة ليست حرجة ولكن أرجو أن تنتبه ألا تعكس اقطاب البطارية وأن تضع ثنائي حماية إن توفر لديك قبل تشغيلها بين الطرق الموجب والموجب للدائرة حتى يمنع عكس الجهد

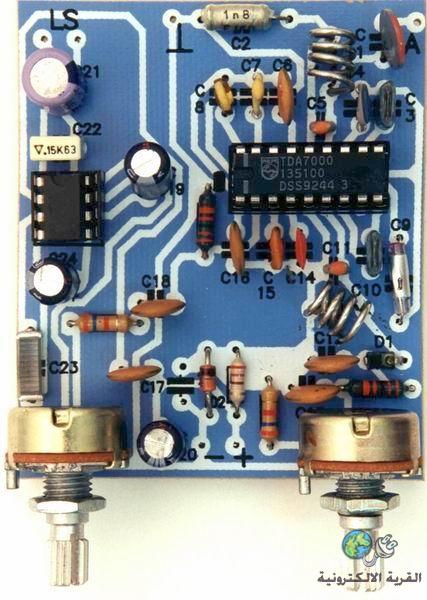

كما أن الملفات ليست حرجة 56 نانو هنري أو كما ترى في الصورة 3 لفات ونصف سلك نحاس مفضض أو إن لم تجد نحاس قطره سبعة أعشار الميليمتر على قطر سبعة ميلي متر وسوف يعمل بإذن الله
قم بمباعدة اللفات أو مقاربتها حتى تحدد الحزمة

أنا عملت هذه الدائرة عدة مرات ومسرور منها ونتائجها ممتازرة وتستطيع أن تعمل ووكي توكي هناك مخطط بين المخططات.

[M.Tolba]

لو سمحت أخي بسام أعطيني الكود الخاص(الاسم المدون أسفله ) بالدايود السعوي

حضرتك ترشح الدائرتين السابقيتن
هل لهم لوحات مطبوعة في الملف الذي أرفقته حضرتك سابقا ؟؟

[بسام1970]

المشاركة الأصلية كتبت بواسطة M.Tolba

لو سمحت أخي بسام أعطيني الكود الخاص(الاسم المدون أسفله ) بالدايود السعوي

حضرتك ترشح الدائرتين السابقيتن
هل لهم لوحات مطبوعة في الملف الذي أرفقته حضرتك سابقا ؟؟

الثنائي السعوي هو

BB105

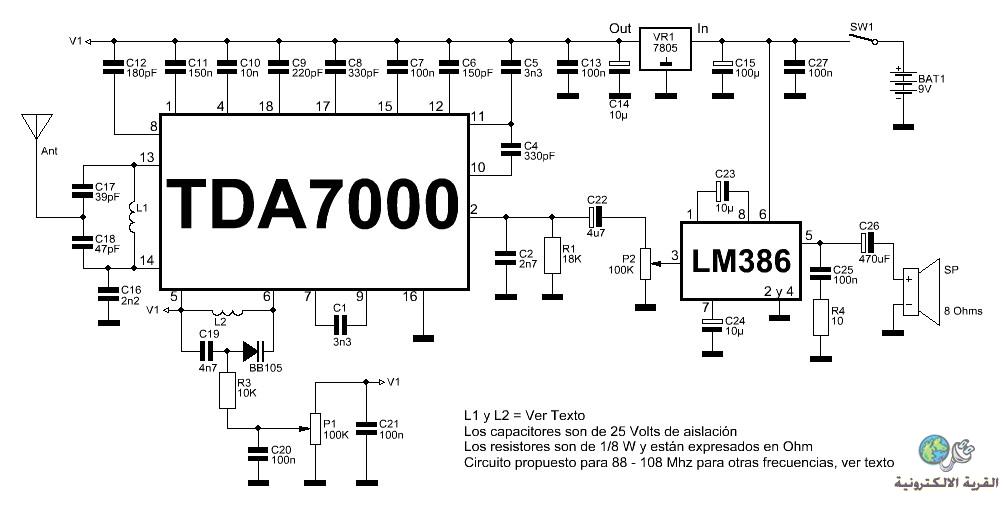

وهذه هي الدائرة التي عملتها أنا وإن انتظرت للغد بإذن الله سوف أرفق لك كل المعلومات عنها من اللوحة ...لأني حصلت عليها من متعلم أخطأ فيها وأعطاني إياها وقمت بتعديل مكبر الصوت عدا ذلك فيه رائعة وقمت بوصلها بتيونر تلفاز قديم وأصبحت استقبل إف إم من 45 ميغا إلى 850 ميغا هيرتز!
لأن المعلومات اشتراها كعلبة Kit وسوف أصور لك الملف الخاص بها على السكانر فاصبر يا أخي



هل ترى الملفات!!!
سهلة في الدائرة التي أوردتها للتو يوجد ثنائي سعوي!!

[M.Tolba]

شكرا أخي العزيز علي جهدك وجزاك الله كل الخير
سأنتظر حضرتك بكل شغف حتي الغد بإذن الله و لكن أرجو ألا تنساني

أما بالنسبة للثنائي السعوي فبارك الله لك فيه و زادك من خيره
و لكن أنا لا أعرف شكله لذلك برجاء عمل دائرة حوله في الصورة

***** أريد أن أسأل حضرتك بخصوص شيئ أخر و هو في دوائر طارد الناموس هل لابد من وضع Piezo Tweter أم ممكن وضع ال Piezo العادي او السماعه العاديه
ام هذا الموضوع يرجع إلي الدائرة

[بسام1970]

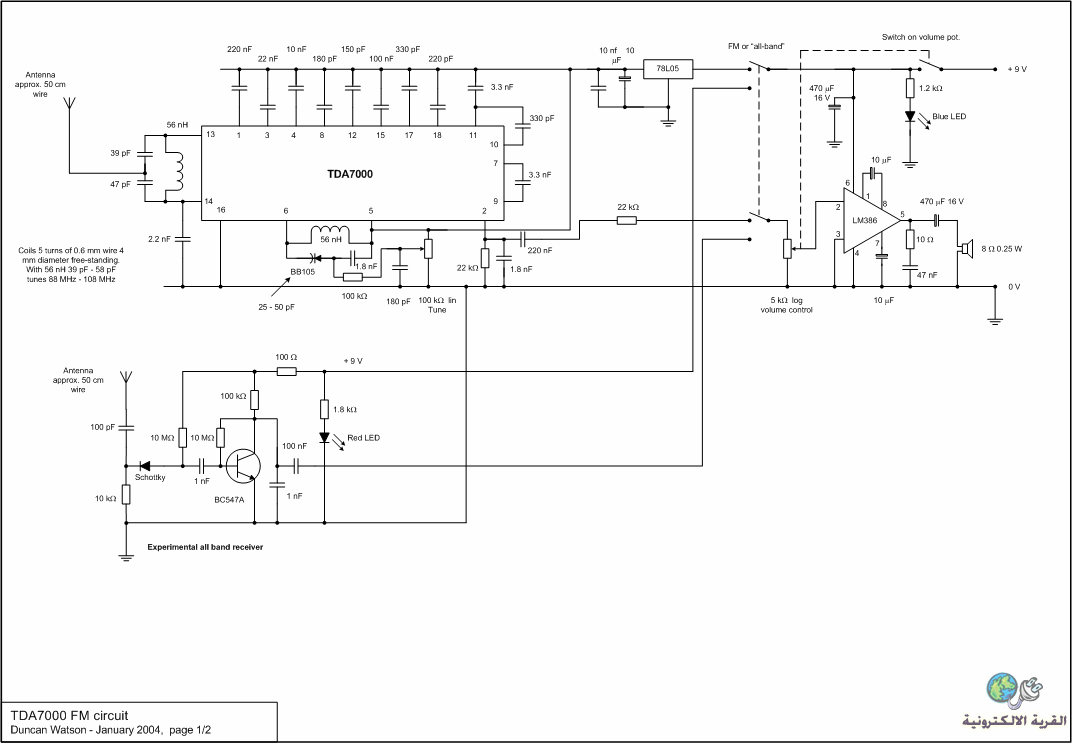

انظر هذه الصفحة أرجو ألا يكون فيها فيروس عندي مش مشكلة لأنك تريحني من عناء التنزيل والتحميل وفيها كل شيء حتى فيديو بالراديو بعد الصناعة
اعمل دبل كليك على الصورة حتى تكبر

http://sedso.wordpress.com/author/sedso/
هناك في المخطط ثلاث نقاط يجب وصلها معا اسمها كلها V1
