مساعدة فى صنع دائرة فلشر بواسطة المذبذب 555

[eslam201033]

السلام عليكم و رحمة اللة و بركاتة

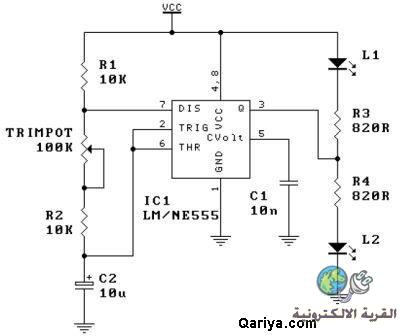

الدائرة دى وجتها فى قسم الالكترونات ولدى بعض الاسئلة حتى اقوم بتنفيذها
1- انا عايز اشيل المقاومة المتغيرة و اضع مكانها مقاومة عادية يا ترى قيمتها هتكون اية ؟
2-ينفع اشتغل الدائرة دى على جهد تشغيل 9 فولت
3-هل ينفع ازود ليد فى كل فرع على التوازى مع اليد1 واليد 2
وشكرا و جزاكم اللة كل خير
و ارجو الرد

[abdeen]

السلام عليكم

- انا عايز اشيل المقاومة المتغيرة و اضع مكانها مقاومة عادية يا ترى قيمتها هتكون اية ؟

هذه المقاومة تتحكم بسرعة تشغيل و اطفا الليد (سرعة الفلاشر) و بأمكانك استبدالها بأي مقاومة (أي قيمة) بس يفضل تكون قيمة المقاومة بين (10 اوم ---- 100 كيلو اوم ) وتتناسب سرعة الفلاشر عكسيا مع المقاومة المتغيرة (كلما زادت المقاومة قل عدد مرات انطفا و تشغيل الليد في وقت محدد )

-ينفع اشتغل الدائرة دى على جهد تشغيل 9 فولت

بأمكانك تشغيل الدائرة على جهد تشغيل 9 فولت بدون اي مشاكل

3-هل ينفع ازود ليد فى كل فرع على التوازى مع اليد1 واليد 2l

لن يؤثر زيادة ليد على التوازي مع ليد1 و ليد2 لأن التيار الذي يحتاجة الليد صغير جدا

[supersarmed]

الاسلام عليكم
الاخ eslam201033 لم يبقي لنا الاخ abdeen مشكورا مايمكننا ان نخدمك به ولكن لدي اضافة بسيطة
كما ذكر لك الاخ ان رفع المقاومة المتغيرة يؤثر على زمن الشحن والتفريغ للمكثفC2 حيث ان المقاومة المتغيرة مع المقاومة R2 تمثل المقاومة Rb في قانون شحن المكثف C2وهو زمن التشغيل : Ton=0.693(Ra+Rb)C
وكذلك على زمن التفريغ :Toff=0.693 *Rb*C فعند رفعها يراعى وضع قيمة مقاومة بحيث تحافظ على نفس قيم التشغيل والاطفاء حسب القوانين المذكورة

اما بالنسبة لزيادة الليد على التوازي مع 1و2 فيجب مراعاة قيم المقاومات حيث ان قيمة المقاومة R3 تحدد التيار لليد L1 فعند وضع ليد اخر على التوازي سوف يتقاسم التيارمعه ويضعف وهج كليهما لذا وجب تقليل قيمة المقاومة R3 وكذلك بالنسبة ل R4
اتمنى ان تكون مشاركتي مفيدة ولكم جزيل الشكر

[ماجد عباس محمد]

عند وضع أكثر من ليد على التوازى يفضل أن يكون لكل ليد مقاومته الخاصة لأن توصيل الليدات على التوازى لا يضمن تقسيم التيار بالتساوى و بالتالى ستختلف الإضاءة
المحاكيات ستضهر تماثل التيار والإضاءة لإفتراضها أن كلها متماثلة لكن عمليا هناك نسبة سماح بين الليدات المتماثلة

[eslam201033]

شكرا لجميع الردود وجزاكم اللة كل خير
