السلام عليكم
إخوتي ، أنا بصدد إنجاز مشروع التحكم بدرجة الحرارة بالمخطط السلمي ، لكني وجدت أمرا أشكل علي .لذلك فضلت أن أطرحه على شكل سؤال وهو كالتالي.:
المطلوب إضاءة المشع الضوئي في مجال معين لدرجة الحرارة مثلا صفر درجة وعشر درجات ،فما بين هاتين القيمتين المشع الضوئي مضاء وخارج هذا المجال ينطفأ المشع الضوئي.

[F.Abdelaziz]

اخى الكريم

شكرا جزيلا لك

اعرض عليك امكانيات أنظمة التحكم السهلة و الممكنة والتى يمكن أن تكون مفيدة


قراءة مدخل تناظرى واستخدامه فى العديد من أنظمةالتحكم بنظام الوصل والفصل بلغة منطق السلم

يتلخص البرنامج أساسا فى قراءة دخل تناظرى ثم إستخدامه فى العديد من أنظمة التحكم المختلفة .
أشهر نظام تحكم هو التحكم فى درجة الحرارة ونتيجة لدرجة الحرارة يقوم نظامالتشغيل بعمل الوظائف المطلوبة منه .
يمكن تطبيق هذا البرنامج على العديد منالتطبيقات كدوائر الانذار أو تشغيل أجهزة التكييف أو دوائر الحمايةو...
الحساس المستخدم هو LM35 وخرجه 10 ملى فولت لكل درجة مئوية ويعمل حتى 150 درجة مئوية أى أقصى خرج له يكون 1.5 فولت وهو غير صالح للعمل المباشر معالميكروكونترولر ولذلك فهو يحتاج إلى دائرة موائمة أو ربط تعمل على تكبير هذا الجهدالى 5 فولت تقريبا .
لذلك تم إستخدام مكبر عمليات غير معكوس للحصول علىالتكبير المطلوب كما فى الشكل .
ملحوظة هامة :
بتغيير نوع الحساس ودائرة الموائمة يمكن بنفس البرنامج الحصول علىتطبيقات متعددة كما يمكن تطوير البرنامج لأنظمة مختلفة .


البرنامج بلغة منطق مخطط السلم

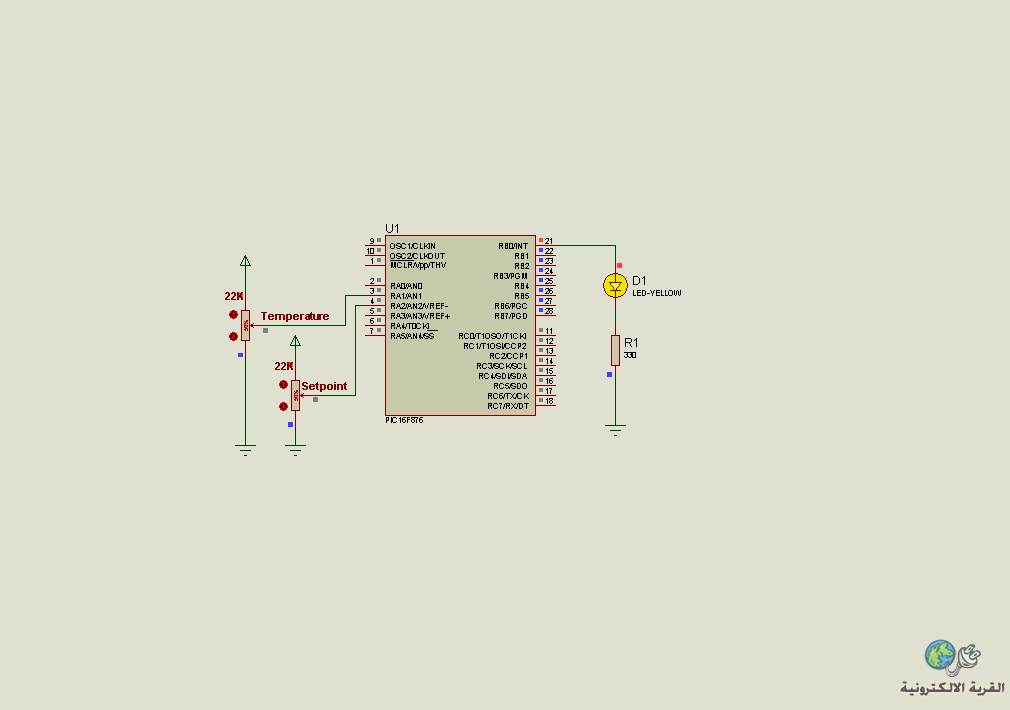

التنفيذ والمحاكاة على برنامج بروتيس :

[F.Abdelaziz]

منظم درجة حرارة بسبط بأستخدام دخلينتناظريين بلغة منطق السلم :
المداخل :
يوجد دخلين تناظريين .
الدخل الأول : (Asetpoint )
لنقطة الضبط set-point والذي يمكن أن يكون (على سبيل المثال) عبارة عن مقاومة متغيرة يستخدمها المستخدم لاختيار درجةالحرارة المطلوبة .

الدخل الثانى ( Atemperature ) :
يعطى قياس لدرجةالحرارة الفعلية والذى قد يكون حساس لدرجة الحرارة من نوع أشباه الموصلات أو نوع المقاومة البلاتينية التى تعتمد على درحة الحرارة RTD مع إستخدام دائرة ربط وتهيئة وتكييف مناسبة .

الخرج :
رقمى ( Yheater ) والذى يمكن أن يكون عنصر تسخين من خلال دائرة مناسبة (ترياك أو ريلاى أو ريلاىالحالة الصلبة أو ايا ما يكون).


سوف نستحدم نظام تحكم بسيط وهو الوصل والفصل on-off مع وجود تخلفية أى بسماح أو بحدود معينة سواء بالزيادة او بالنقصان .
سوف نختار قيمة الزيادة أو النقصان 20 وحدة من وحدات التحويل من تناظرى الى رقمى .
هذا يعنى أنه عند هبوط درجة الحرارة إلى أقل من (setpoint - 20) سوف نوصل on عنصر التسخين . وعندما ترتفع عن (setpoint + 20) سوف نفصل off عنصرالتسخين .

وسوف نضيف بعض التحسينات :


أولا : نضيف دخل "التمكين" enable ويقوم بفصل عنصر التسخين أجباريا إذا كان هذا الدخل Xenable مفصول أو منخفض .

ثانيا :نضيف خرج لمصباح (لمبة) بيان Yis_hot لبيان أن درجة الحرارة فى المدى المحدد للتنظيم ونحاول إبعاده قليلا عن الحدود حتى لا يحدث تذبذب فى اضاءة المصباح .
