كيفية تحويل ADC عبر LM339
|
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|

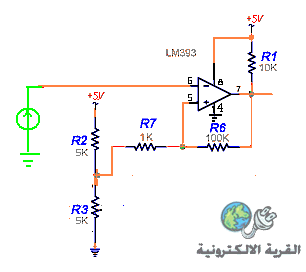

هذه هى الدائرة و مجربة و تعمل 100%  الدائرة باستخدام LM393 لكونها 2 مقارن بدلا من 4 مثل LM339 لكن تقنيا هما متكافئتان لو لم تعمل الدائرة فالسبب أن المصدر (باللون الأخضر) يعطى إشارة أقل من 2.5 فولت التى تفرضها المقاومتان R2,R3 و حسب اختيارك 5ك لكل واحدة الحل إما تزيد قيمة المصدر أو تقلل قيمة R3 |
|
|||||
|
|
