سؤال بسيط حول المقاومة (ريزيستور)

[تورنيدو]

السلام عليك
إخواني هذا سؤال لطالما حيرني وهو كالتالي :

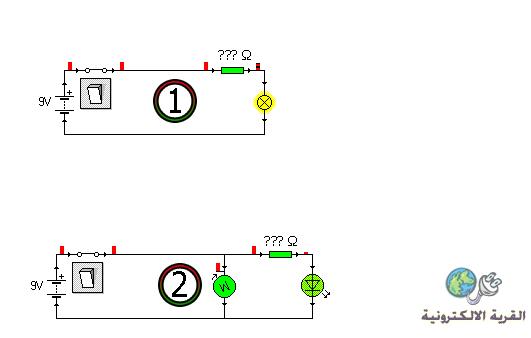

مثلا عندي بطارية 9 فولت و مصباج صغير ذو جهد 3.5 فولت، ما هي المقاومة المناسبة التي تمكنني من إنارة المصباح دون إتلافه؟ وهل هناك قاعدة أو معادلة يتم اتباعها لمعرفة المقاومة المناسبة ؟
سؤال آخر: عندي نفس البطارية و محرك صغير، وأريد إضافة LED يضيء عند إشتغال المحرك(يعني للإشارة)، فهل يجب إضافة مقاومة لحمايته ؟ وهل يكفي تركيبه على التوازي مع المصباح كما في الرسم 2 ؟
صورة :

وشكراً

[بسام1970]

المشاركة الأصلية كتبت بواسطة تورنيدو

السلام عليك
إخواني هذا سؤال لطالما حيرني وهو كالتالي :
مثلا عندي بطارية 9 فولت و مصباج صغير ذو جهد 3.5 فولت، ما هي المقاومة المناسبة التي تمكنني من إنارة المصباح دون إتلافه؟ وهل هناك قاعدة أو معادلة يتم اتباعها لمعرفة المقاومة المناسبة ؟
سؤال آخر: عندي نفس البطارية و محرك صغير، وأريد إضافة LED يضيء عند إشتغال المحرك(يعني للإشارة)، فهل يجب إضافة مقاومة لحمايته ؟ وهل يكفي تركيبه على التوازي مع المصباح كما في الرسم 2 ؟
صورة :

وشكراً

جواب السؤال الأول: جهد المصدر(البطارية) - جهد المصباح والناتج مقسوما على تيار المصباح.
ما هو تيار المصباح؟

جواب السؤال الثاني: يجب إضافة مقاومة تحديد تيار الثنائي الضوئي أيضا.
وحسابها مثل حساب مقاومة المصباح.
الثنائي الضوئي يحسب له 3 فولت 20 ميلي أمبير

9-3 = 6
6 فولت مقسوما 20 ميلي امبير = 300 أوم

[فيصل72]

لمعرفة قيمة المقاومة يجب ان نعرف قيمة الجهد الهابط عليها والتيار المار فيها والأستطاعة المطلوبة
- الجهد الكلي أو جهد البطارية يساوي مجموع جهود المقاومة والمصباح كونهم على التوالي وبالتالي فالجهد الهابط على المقاومة =9-3.5=5.5 فولت
- التيار المار في المقاومة يساوي التيار المار في المصباح كونهم على التوالي
انت لم تذكر استطاعة المصباح لذلك لنفترض انها 1 وات
حسب قانون اوم تبار المصباح يساوي استطاعته/جهده =1/3.5=0.28 امبير
نعود هنا لحساب قيمة المقاومة
المقاومة = الجهد الهابط عليها مقسوما على التيار المار فيها=5.5/0.28=19.6 اوم
استطاعة المقاومة =الجهد* التيار=5.5*0.28=1.54 واط

بالنسبة للمقاومة مع الليد نتبع نفس الطريقة مع اعتبار جهد الليد 1.5 فولت (الأحمر) والتيار بين 10 و20 ميللي امبير

كما ترى أخي فما تحتاجه هو بعض التمارين على قانون اوم.

[فيصل72]

هناك مشكلة تتكرر معي كثيرا في المنتدى
فهنا مثلا دخلت الى الموضوع وكتبت ردا وبعدها وجدت
ردا للأخ بسام قبل ردي ب26 دقيقة رغم انني لم اراه عند دخولي قبل 4 دقائق ولا أعرف ما السبب في عدم ظهور بعض المشاركات .

[تورنيدو]

بارك الله فيكما إخواني بسام وفيصل !
شكرا لاستجابتكما السريعة !
تم تطبيق القاعدات وتم تركيب الدارة بنجاح
أول مرة اركب مقاومة ولاترتفع حرارتها

[بسام1970]

المشاركة الأصلية كتبت بواسطة فيصل72

هناك مشكلة تتكرر معي كثيرا في المنتدى
فهنا مثلا دخلت الى الموضوع وكتبت ردا وبعدها وجدت
ردا للأخ بسام قبل ردي ب26 دقيقة رغم انني لم اراه عند دخولي قبل 4 دقائق ولا أعرف ما السبب في عدم ظهور بعض المشاركات .

جزاك الله خيرا كان ردك على أي حال أوضح وأشمل.

[compiler_x]

اسمحولي بهذه الاضافة البسيطة التي اخبرني بها احد الاساتذه في القرية

اخي تورنيدو :
اذا كان جهد البطارية اقل او يساوي جهد المصباح فانك لا تحتاج الى المقاومة
اما اذا كان جهد البطارية اكبر من جهد المصباح فاننا نستخدم قانون اوم لحساب المقاومة وحسب ما اوضحه الاخوة

بالتوفيق
