سؤال عن تايمر او مؤقت كهربائي لسخان مياة كهربائي؟

[ايهاب العربي]

السلام عليكم ورحمة الله

في البداية انا ليس لدي اي خبرة احترافية بالكهرباء والجهد والدوائر والكلام دة انا بس بهوي فك الاجهزة والاطلاع علي الاشياء ومحاولات صيانة بدائية

عندي سخان كهربائي 40 ليتر اوليمبك كتير حد يشغلة وينساة ودة بيكلف كهرباء كثير
اريد ان اضع لة تايمر يجعل من يشغلة يتحكم انة يعمل مثلا نصف ساعه ثم يفصل تلقائي
ذهبت لاكثر من محل كهرباء كبير يقولي مفيش حاجة اسمها كدة مفيش غير ظابط لحرارة الجهاز ودة انا عارفة ان الجهاز يفصل لما يصل للنهاية واكون انا محدد درجة حرارة لة بس دة بمنزلنا مش عملي اطلاقا لاننا عملين الجهاز علي اعلي حرارة دائما
وجدت عندي مروحة بها تايمر مدتة ساعه فكرت اني اركبة لية بس مش عارف موضوع الجهد والفولت هيستحمل ولا لا دة شكل قريب لية في الشكل والحجم

يا ريت حد يفيدني اعمل اية بعيدا عن اني اصنع دائرة لاني لست خبير بالكلام دة
انا من القاهره من مصر لو هناك اماكن بتبيع تايمر او عرفوني يمكن انا اجرب بتايمر المروحة ولا لا هي مروحة كبيرة ستاند
شكرا لكم

[مسلم11]

على عيني وراسي القاهرة وأهلها
أخي الكريم
أحضر هذا المؤقت الذي بالصورة واحضر معه ريليه أو حاكمة كهرومغناطيسية تتحمل تيار أعلى من تيار سخانك وتعال لنكمل المشروع
ولكن بعد إحضار الريليه كي نعلم تياره
وأحلى مشروع بسيط لأحلى عربي مصري .
أنتظرك ياهندسة

[ايهاب العربي]

مش عارف يعني اية ريليه
واجيبة منين مفيش طريقة بلدي علشان بدل ما اشتري ريلية اشتري تايمر
شكلي ضايع بالكهرباء وهتعبكم معايا

[مسلم11]

أخي الكريم
إذهب لأي بائع أجهزة كهربائية وقل له عندي سخان نوعه كذا وأريد أن اشغله على ريليه أو حاكمة كهرومغناطيسية
ومافائدة أن أعطيك دارة إلكترونية تقوم على ذلك ولست قادر على تنفيذها
أحضر المطلوب وأنا بإنتظارك فنحن سنصمم دارة بسيطة كهربائية ولسنا بحاجة إلى أي تعقيد .
شكرا لك

[supersarmed]

الاخ الكريم

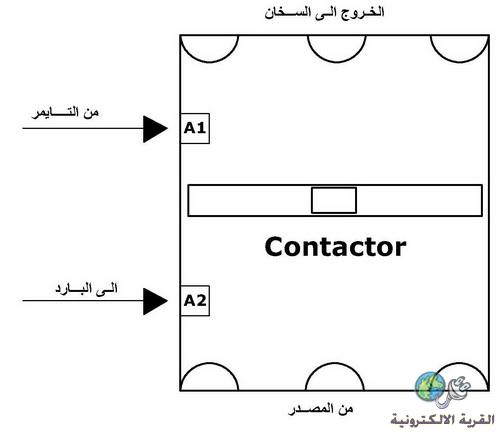

كما ذكر لك الاخ النسر العربي باستخدام الكونتاكتور الذي عن طريقه يوصل القدرة للسخان وبدور التايمر يتحكم بالكونتاكتور الذي يفتحه ويغلقه حسب وقته المظبوط يعني بالتالي سيقوم التايمر بتشغيل واطفاء السخان وطريقة الربط بالرسم التوضيحي كما في الشكل:

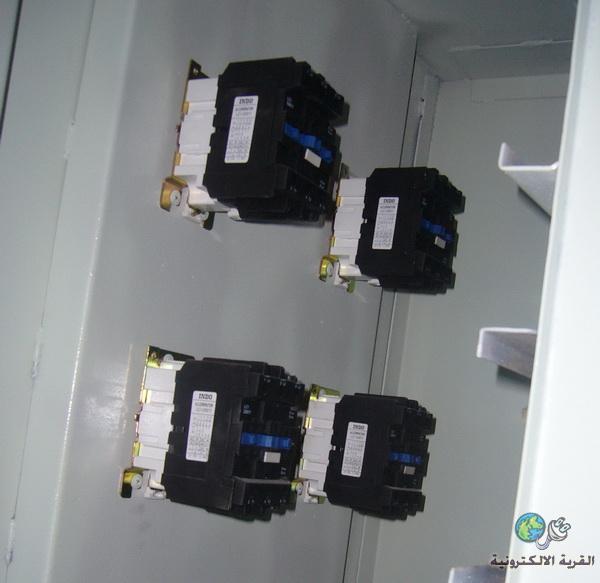

لكي تكمل الصورة ان لم تكن تعرف شكل الكونتاكتور فهذا هو لكن هذا النوع ذو امبيرية عالية اي اكثر من 100 أمبير وتوجد اشكال وانواع كثيرة :



اتمنى ان اكون قد اوصلت الفكرة ... مع التقدير

[فيصل72]

عادة يوجد في السخان لمبة اشارة تضيء عندما يعمل
يمكن استخدام جهدها لتشغيل الريلاي بدلا من التايمر
وبذلك عندما يصل السخان الى الحرارة المطلوبة ينطفىء وتفصل الريلاي ثم لن يعمل الا باعادة تشغيله يدويا.

[محمود المليجى]

انتة قصدك زى سخان المياة بتاع الشاى الا بيوصل بالكهرباء السخان المياة الومبيك انتة عاوز طريقة يفصل من نفسة زى بتاع الشاى بس بتاع الشاى للمعلومة البخار بتاع السخان يفصل السحان

[مسلم11]

أخي الكريم supersarmed لم أقصد ذلك المفتاح الذي وضعت صورت فسعره مرتفع
وإنما قصدت ريليه عادي ولكن يتحمل تيار عالي ( 10 أمبير 220فولت )
شكرا لك ولمن شارك
