مشكلة تثبيت التيار؟؟

[5282]

عندى مشكلة واريد رأيكم اريد ان اقوم بتثبيت التيار حاولت استخدام مقاومات حرارية ولكنها لم تتحمل الحرارة علما بانى استخدم عدد كبير منها .

جأتنى فكرة وقلت لما لا اقوم بالتحكم فى تيار خرج الترانزستور بتغيير التيار المطبق على القاعدة فقمت بالتحكم فى فى تيارة عن طريق ترانزستور اخر وقمت بمحاكاة الدائرة على برنامج المحاكاة وتحكمت فعلا بالتيار

ولكن عند التنفيذ العملى وجدت انة مثلا عندما اقوم بظبط المقاومة المتغيرة لتعطينى الدائرة واحد امبير اجد ان التيار يزداد تلقائيا شيئا فشيئا ويسخن بذلك ترانزستور الخرج حتى يعطى اقصى تيار .

[بسام1970]

المشاركة الأصلية كتبت بواسطة 5282

عندى مشكلة واريد رأيكم اريد ان اقوم بتثبيت التيار حاولت استخدام مقاومات حرارية ولكنها لم تتحمل الحرارة علما بانى استخدم عدد كبير منها .

جأتنى فكرة وقلت لما لا اقوم بالتحكم فى تيار خرج الترانزستور بتغيير التيار المطبق على القاعدة فقمت بالتحكم فى فى تيار عن طريق ترانزستور اخر وقم بمحاكاة الدائرة على برنامج المحاكاة وتحكمت فعلا بالتيار

ولكن عند التنفيذ العملى وجدت انة مثلا عندما اقوم بظبط المقاومة المتغيرة لتعطينى الدائرة واحد امبير اجد ان التيار يزداد تلقائيا شيئا فشيئا ويسخن بذلك ترانزستور الخرج حتى يعطى اقصى تيار .

لم لا تستخدم دائرة مصدر تيار ثابت constant current source بLM317

[5282]

شكراا اخى بسام على هذة المداخلة الطيبة للأسف القدرة المطلوبة عالية جداا حوالى3 امبير عند 24 فولت ولو قمت بأستخدام الدائرة اعلاة لن تكفى .

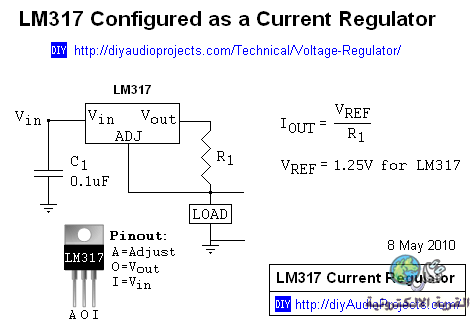

للتوضيح
وشكراا

[ماجد عباس محمد]

فى هذه السلسلة فى المشاركة رقم 4 تجد دائرة مثبت تيار
http://www.qariya.com/vb/showpost.ph...77&postcount=4

[بسام1970]

المشاركة الأصلية كتبت بواسطة 5282

شكراا اخى بسام على هذة المداخلة الطيبة للأسف القدرة المطلوبة عالية جداا حوالى3 امبير عند 24 فولت ولو قمت بأستخدام الدائرة اعلاة لن تكفى .


للتوضيح
وشكراا

لا شكر على واجب وأهل وسهلا بك

طبعا أنا قدمت الفكرة وهناك LM338 تعمل لغاية 5 أمبير

وبإمكانك تركيب أكثر من LM317 على التوازي ولكن يجب تبريدها وفي هذا كثرة العمل
وفي كل الأحوال يجب أن تجد حلا وسيكون مكلفا وأفضلها دائر بترانزستور موزفيت قليل الهبوط في الجهد
هناك حلول تحتاج الى TL431 وبعض العناصر وخاصة ترانزستور بور أو موزفيت ..

[5282]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

فى هذه السلسلة فى المشاركة رقم 4 تجد دائرة مثبت تيار
http://www.qariya.com/vb/showpost.ph...77&postcount=4

شكراا استاذ ماجد عباس ولكن هذة الدوائر تعتمد على مقاومة الباعث لتقليل التيار

وهنا تكمن المشكلة فى الحاجة الى مقاومات حرارية كثيرة لتبديد الحرارة ى علما بأن المقاومة التى اريدها فى حدود 5 اوم اى عند 24 فولت

وشكرااا

[5282]

المشاركة الأصلية كتبت بواسطة بسام1970

لا شكر على واجب وأهل وسهلا بك

طبعا أنا قدمت الفكرة وهناك LM338 تعمل لغاية 5 أمبير

وبإمكانك تركيب أكثر من LM317 على التوازي ولكن يجب تبريدها وفي هذا كثرة العمل
وفي كل الأحوال يجب أن تجد حلا وسيكون مكلفا وأفضلها دائر بترانزستور موزفيت قليل الهبوط في الجهد
هناك حلول تحتاج الى TL431 وبعض العناصر وخاصة ترانزستور بور أو موزفيت ..

للأسف هنا المشكلة الكبرى انى سأقوم بتكرار الدائرة 4 مرات لكل مرحلة خرج فى االدائرة

[5282]

الحمد لله توصلت لسبب تغيير تيار الخرج على الترانزستور بالرغم من ثبات تيار القاعدة وهو انة فى بداية عمل الدائرة يكون الترانزستور بدرجة حرارة الغرفة ومع ازدياد درجة حرارة الترزانستور يبدأ بتغيير تيار الخرح حوالى عشرات الميللى امبير

ثم ما ان تثبت درجة حرارة الترانزستور على درجة حرارة عالية حتى يثبت معة تيار الخرج ويستقر عملة


وشكرااا لكل الاساتذة على المساعدة .
