طريقة عملية لتوصيل جمبع انواع كابلات الشاشات

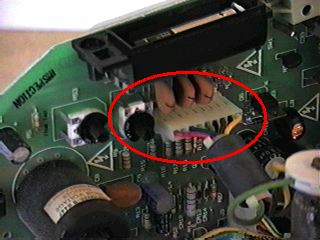

السلام عليكم ورحمة الله وبركاتة الان لن يوجد شاشة ان شاء الله لا تستطيع ان تصنع لها كابل وان كان الكابل القديم غير موجود من الاساس كل ما عليك عملة هو فتح الشاشة وقراءة الموجود على السوكت من V H SDA SCL وهكذا اليكم الصورة
|
| اعلانات |
|
||||||
|
السلام عليكم ورحمة الله اخوانى الموضوع واضح وبسيط اى كابل لشاشة كمبيوتر يحتوى على 15 كابل منهم اشارات الالوان والارضى والتزامن الافقى والرأسى وserial data , serial clock فى البداية نفتح الشاشة ونشوف الكابل واصل فى اى منطقة عادة ما يكون على سوكت الشاشة نفسها ومن خلال المكتوب تحت الكابل نجد خصائص الكابل هنا نحدد اى لون يقابلة .  يوجد مثلا 1 2 3 هم الخاصين بالالوان الثلاثة الاحمر والاخضر والازرق بالترتيب  بالطبع عند قلب السوكت يراعى فرق الاتجاهات يعنى رقم واحد سوف يكون مكان 5 وبالتالى اللون الاحمر سوف يكون على على اليمين وهكذا . رقم 4 و 5 و 6 و7 و8 ارضى البن رقم 9 بيكون 5 فولت فى الشاشات الحديثة 10 و 11 ارضى 12 serial data ودائما ما يكون مكتوب فى سوكت الشاشة ب SDA 13 اشارة التزامن الافقى H 14 اشارة التزامن الرأسى V 15 serial clock ودائما ما يكون مكتوب فى سوكت الشاشة ب SCL  الان تستطيع ان تصمم الكابل الخاص باى شاشة كمبيوتر بدون معرفة مسبقة بترتيب الالوان او وجود السوكت القديم تحياتى للجميع  |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
شكرا على هذا الشرح الممتاز ولكن لدي سؤال اريد كيف لدخل الرابيد شير بحساب معين
|
|
|||||
سؤال للاخ العزيز الغالى صلاح
أخى العزيز الأستاذ صلاح أريد معرفه ما أطول كابل الدتا للشاشات ممكن أوصله أنا جربت 25 متر واريد ان ازيدها اكثر من ذلك لانى محتاجها ضرورى فى عملى فياريت تقولى ما اكثر طول ممكن بدون فقد الاشاره ولك جزيل الشكر
|
|
||||||
|
|
|
|||||
|
|
|
|||||
|
شكرا اولا على مجهودك فى الشرح بس ممكن توضح بالصور اكتر ولو توضحلنا نصيحك عند لحام هذه الكابل وكمان لو تبين الشرح حسب الوان الكابل يعنى مثلا الاصفر بتاع ايه ......وهكذا ثم الارضى بتاع الوان الخضر والاحمر والازرق بيتركب فين بظبط وشكرا وارجو الرد
|
|
||||||
|
اما بخصوص الالوان فهذا غير وارد على الاطلاق لاختلاف الشركات فى تقديم الوان متتعدة ومختلفة |
