[أحمد نجاح]

السلام عليكم
تجريتى الاولى مع الميكروكنترولر والبيك 16f84a والمشكلة معى فى المذبذب
البيك يعمل جيدا مع المقاومة والمكثف ولا يعمل الكريستالة علما باننى اوصل الكريستالة بالاطراف 15,16 واوصل مكثفين 27 بيكو بين الاطراف 15 , 16 والارضى والتردد مكتوب فى الميكرو سي 4 ميجا هرتز والكريستالة 4 ميجا هرتز
واطراف التغذية صحيحة طرفي 4, 14 بموجب ال5 فولت والطرف 5 بالارضى
اين المشكلة

[Abdulla873]

يجب ان تغير نوع ال oscillation من RC الى XT or HS

[أحمد نجاح]

ازاى يا باشمهندس

[almoflehy]

اذا سمح لي الاخ Abdulla873 ان ارد على سؤال الاخ ahmed_300
تغير نوع ال oscillation من RC الى XT or HS في برنامج الميكروسي ومن ثم تعيد تحميل ملف الهيكس الناتج الى البيك
لتغيير نوع ال oscillation اذهب الى قائمة Project واختر منها Edit Project

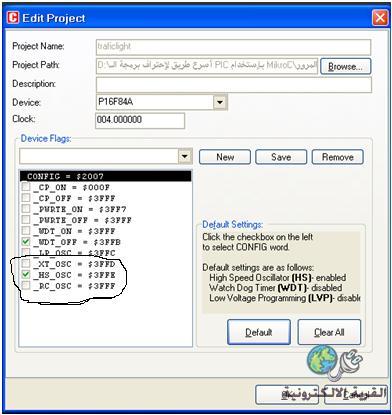

اذا كنت تستخدم برنامج MikroC فنافذة التغيير كما بالصورة

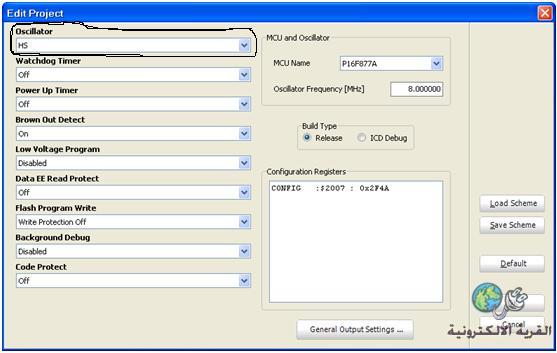

اما اذا كنت تستخدم برنامج mikroC PRO فهي كالتالي



بالتوفيق.

[أحمد نجاح]

ربنا يبارك فيكم جميعا كدا اشتغل تمام

[Abdulla873]

الحمد لله بالتوفيق
