angry شرح و توضيح دارات التحويل التيار





أهلا وسهلا بكم أعضاء وزوار
منتدى الإلكترونيات


كل الود والاحترام لاحلى اعضاء في المنتدى منتدى الابداع والمبدعين الذين قدموا و مازالوا يقدموا أحسن ما يملكون لإكمال مسيـــرة النور، مسيــــرة الخيــــــر و البـــــركة الحمد الله وحده نحمده ونشكره ونستعين به ونستغفره ونعوذ بالله من شرور أنفسنا ومن سيئات أعمالنا من يهده الله فلا مضل له ومن يضلل فلا هادي له أشهد ان لا اله الا الله وحده لا شريك لهوأشهد أن محمدا عبده ورسولهصلى الله عليه وسلم وعلى آله وصحبه أجمعينومن تبعهم بالإحسان الى يوم الدينربنا لا علم لنا إلا ما علمتنا إنك أنت العليم الخبيرربنا لا فهم لنا إلا ما أفهمتنا إنك أنت الجواد الكريــمربي اشرح لي صدري ويسر لي أمري واحلل عقدة من لساني يفقهوا قولي...

ملاحظة : هدا الموضوع ليس من تأليفي وحدي هناك أخ وصديق يرجع له كل الفضل في عمل هدا الموضوع


دارات التحويل التيار

تنقسم دارات التحويل إلى أربع أنواع وهي:

1- دارات التحويل من تيار متناوب إلى تيار متناوب ( أعلى أو أخفض ) من تيار المصدر( تيار الدخل ) واسمها العالمي
( AC-AC Converter )
2- دارات التحويل من تيار متناوب إلى تيار مستمر ( أعلى أو أخفض ) من تيار المصدر واسمها العالمي
( AC-DC Converter )
3- دارات التحويل من تيار مستمر إلى تيار متناوب ( أعلى أو أخفض ) من تيار المصدر واسمها العالمي
( DC-AC Converter )
4- دارات التحويل من تيار مستمر إلى تيار مستمر ( أعلى أو أخفض ) من تيار المصدر واسمها العالمي
( DC-DC Converter )
ويعتبر المحول هو السيد في هذا النوع من الدارات .
وسنتناول كل نوع على حدا وسنغطيه بالشكل المناسب إن شاء الله .

1- دارات تحويل من تيار متناوب إلى تيار متناوب
( AC-AC Converter )

تقوم هذه الدارات على التحويل من تيار متناوب إلى تيار متناوب إما أخفض أو أعلى من تيار المصدر وأبسط هذا الأنواع من هذه الدارات هي المحول حيث أنه يقوم على تحويل التيار من قيمة لأخرى وأحيانا لا يقوم على تغيير أي شيء بقيمة التيار أو الجهد ويسمى عندها بالمحول العازل ولو أردنا أن يقوم على رفع قيمة الخرج أكثر من قيمة الدخل فيجب علينا أن نلف الملف الثانوي بعدد لفات أعلى من الملف الابتدائي ولو أردنا أن نجعل المحول يقوم على تخفيض التيار نقوم على تقليل عدد لفات الملف الثانوي عن الابتدائي ولو أردنا أن لايكون هناك أي تغيير بالجهد أو التيار بالخرج بحيث يكون مطابقا بالقيمة للدخل نقوم على لف الملفين الابتدائي والثانوي بنفس عدد اللفات وهكذا مبدأ عمل المحول ذو القلب الحديدي ( الذي يستخدم فيه شرائح من الحديد المطاوع والفيرايت ).

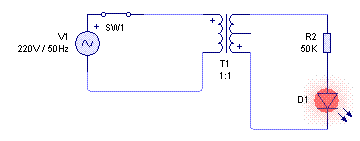

ولنفهم المحول بشكل أكثر لابد لنا من أن نطبق عليه بعض التجارب حتى نتقرب منه أكثر ونفهم عمله بالشكل الصحيح

المحول: إن المحول عبارة عن ملفين أو عدة ملفات ملتفة على نواة واحدة وسواء كانت تلك النواة من الحديد المطاوع أو الفيرايت فللمحول نفس المبدأ بالعمل ويتلخص ذلك كما يلي:
سئل أحدهم المحول عن حاله فأجاب بصحة جيدة والحمد لله وعندما سأله ( كيف عملك ) قال أنا مثل أي شيء لا أعمل حتى يقدم لي طاقة وبالسؤال عن تلك الطاقة
قال :الطاقة اللازمة لتشغيلي ليست مهمة إن كانت ذات تيار عالي وجهد منخفض أو جهد عالي وتيار منخفض المهم طاقة .
وقال السائل ( يعني لو وضعنا بطارية على مدخلك فهل تعمل ) فضحك المحول وأجابه يا صديقي أنا صاحب مزاج سيئ ولا أحب العمل إلا بشروط
(
رد السائل كيف بشروط وقد قلت منذ قليل أنك بحاجة لطاقة فقط لكي تعمل بها ) قال المحول :إن الأمر بسيط فأنا لا أعمل بالتيار المستمر ( طيب ليه أجاب السائل )
فقال المحول يا سيدي قد تخاصمنا منذ زمن بعيد وحلفت يمين الطلاق أن لن أتعامل مع التيار المستمر ( قال السائل : ماشي ألا يوجد طريقة نصالحكم مع بعضكم )
قال المحول :يا صديقي لا تعذبني و لا تعذب نفسك فاليمين لا يمكن إفتائه لأنه بالثلاثة ( فكر السائل وقال سأجد طريقة أصلح الحال فيما بينهم )
وباليوم التالي جاء صاحبنا السائل إلى المحول وقال له ما رأيك لو تعاملت مع التيار المستمر ) واشتعل غضب المحول وصرخ بوجه السائل
قد قلت لك أنني لا أستطيع التعامل معه ( فضحك السائل وقال للمحول هدئ من روعك فما قلت ذلك عبثا ولكني جئتك بالحل ) فتعجب المحول وقال للسائل كيف
( فأجاب السائل ما رأيك لو قطًعنا التيار المستمر وجائك التيار المستمر بشكل متقطع أي لا هو مستمر ولا هو متناوب فما رأيك بذلك )
وهنا طار المحول من الفرحة وقال الحمد لله حلت المشكلة و سريعا ما استفاق على صدمة وقال للسائل و كيف ستقطع التيار المستمر أي هل تستطيع أن تقطع التيار المستمر
فضحك السائل ( وقال للمحول لا عليك تلك مهمتي )
إذا من ذلك النقاش نسل أن المحول لا يستجيب عند التيار المستمر ( من أجل يمينه )
وقد وجد صاحبنا السائل طريقة لحل تلك المعضلة.


ونستنتج من ذلك أن المحول لا يعمل إلا عند تغيير بتيار الدخل سواء كان تيار متناوب أو متقطع أو بشكل إشارة سن منشار أو إشارة صوتية .
يعني لا بد من التغيير بالدخل حتى نحصل على نتيجة بالخرج ويجب إعتبار هذا الأمر كقاعدة يجب التقيد بها دائما عند التعامل مع المحول أو الملف .


وبالعودة لدارتنا وبعد أن فهمنا آلية عمل المحول سنقوم الآن على معرفة وضع المحول المناسب بالمكان المناسب .

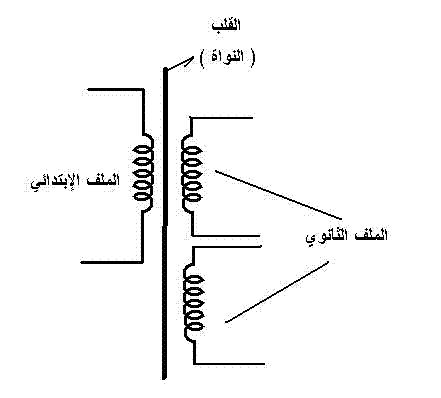

للمحول ملف ابتدائي وحيد ولايمكن أن يوجد في محول واحد أكثر من ملف ابتدائي واحد و ويعرف بالنكليزية بـ ( primary ) ابتدائي أو أولي.
بينما يمكن أن يكون هناك ملف ثانوي واحد أو أكثر ويعرف بالإنكليزية بـ ( secondary ) ثانوي .
وتعطى معادلة إيجاد عدد لفات أي ملف سواء بالإبتدائي أو الثانوي من العلاقة العامة التالية :




حيث:
Vp: تمثل الجهد على الملف الثانوي .
Ns: وتمثل عدد لفات الملف الثانوي .
Np: وتمثل عدد لفات الملف الإبتدائي .
Vs: تمثل الجهد على الملف الإبتدائي .





التعديل الأخير تم بواسطة : kiai87 بتاريخ 05-03-2011 الساعة 01:10 AM.
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 05-03-2011, 12:55 AM   #2
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

ويوجد بالأسواق أنواع كثيرة من المحولات تقوم على تحويل الجهد المتناوب إلى جهد أعلى أو أخفض من جهد المصدر ويوجد أنواع تسمى بالمحولات العازلة ولاتقوم هذه الأنواع على التلاعب بقيمة الخرج بالنسبة للدخل يعني الإشارة تخرج كما تدخل ولكن معكوسة القطبية فقط .
كما أنه تم الاتفاق على تصميم محولات تعمل على تحويل الجهد ضمن القيم المشهورة وتسمى بالمحولات العالمية أو المشهورة كونها تحمل قيم للخرج متطابقة وأغلب التطبيقات التي تعمل على الجهود المشهورة وهي ( 1.5-3-4.5-6-7.5-9-12-16-24-48 ) ولكن ماذا لو أردنا جهد غير القيم المشهورة فماذا نفعل نقوم بتطبيق التالي:
نقوم على فك المحول ومن ثم نحصي عدد ملفات الملف الثانوي للمحول وبعد ذلك نقوم بتقسيم عدد اللفات التي عددناها على جهد خرج المحول .

مثال:
لدينا محول خرجه 12 فولت ونريده أن يخرج 16 فولت فماذا نصنع ؟
نطبق ما سبق ذكره فنقوم على فك المحول ونعد اللفات ولنفرض أنها 45 لفة وبعد ذلك نقوم على تقسيم عدد اللفات على جهد الخرج
فيصبح لدينا 45/12=3.75 وهذا يعني أن كل 3.75 لفة زيادة نحصل على فولت واحد زيادة في خرج المحول وبالعكس لو أنقصنا 3.75 لفة فإن الخرج سينقص واحد فولت بهذا الشكل نحصل على خرج حسب طلبنا من خلال تعديل لفات المحول وتسمى القيمة 3.75 بنسبة التحويل للمحول الذي فككناه وكل محول له نسبة تحويل خاصة به تتعلق بحجمه من طول وعرف وسماكة ونوع القلب المستخدم به.
وطبعا يجب أن لا نغفل عن قضية ثبات قيمة الخرج وهذا الأمر بحاجة إلى دارات تنظيم تقوم على تنظيم جهد الخرج وفق قيمة نحن من نصمم الدارة عليها كما يلي :
لنفرض مثلا أننا بحاجة إلى جهد متناوب قيمته 16 فولت بتيار 1 أمبير على الخرج وعلى أن يكون متناوبا وثابتا .
كما تعلمون فإن التصميم يتم بعملية عكسية أي نبدأ من الخرج ومن ثم الدارة القائدة ومن ثم دارة التحكم ومن ثم التغذية يعني على عكس صيانة الأجهزة الكهربائية.
وهنا المحول هو من يجب أن نبدأ به لأنه يقع في خرج الدارة .
ونحضر محولا كالذي أجرينا عليه مثالنا سابقا ونقوم على فكه ونحسب لفات الثانوي ونقوم بتقسيمها على جهد الثانوي وسنأخذ محولنا السابق كمثال .
فكما رأينا لتوليد فولت واحد نحن بحاجة إلى 3.75 لفة ونقوم على فك لفات الملف الابتدائي دون حساب لأننا يمكن حسابها من خلال قيمة نسبة التحويل التي حسبناها لملفات الخرج ونقوم على ضرب 3.75 بـ 220 فولت فنحصل بذلك على عدد لفات الملف الابتدائي .
ومن هنا نقوم على جعل المحول يعمل على 125 فولت وذلك بنزع عدد من لفات الإبتدائي كما يلي :
بما أن الخرج يعمل على 220 بعدد محدد من اللفات ونريده أن يعمل على 125 فولت .
فهنا نقوم على نزع عدد لفات من الابتدائي تماثل قيمة الجهد الذي سنطرحه من جهد دخل المحول فيصبح
220-125=95 فولت وكل فولت يساوي 3.75 لفة فتصبح عدد اللفات
3.75 ضرب 95 = 365 لفة نقوم على نزعها من الملف الابتدائي .
لماذا قمنا بذلك؟
لقد قمنا بذلك من أجل أن يصبح لدينا مجال واسع من التحكم يعني في مثالنا هذا تستطيع الدارة أن تعمل على مجال عريض من جهد الدخل بين ( 125 و240فولت ) .

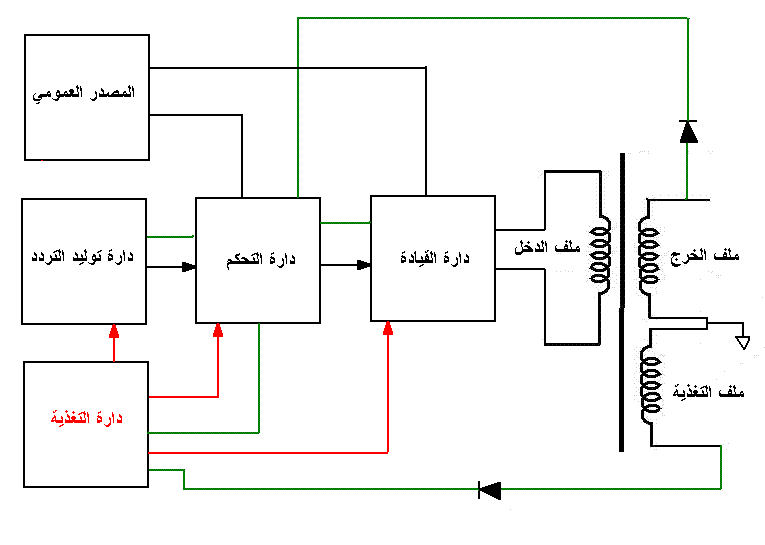

وسنقوم على عرض مخططا صندوقيا بسيطا لدارتنا حتى نفهم جيدا ما سنفعله
.



وبعد ذلك نقوم على تصميم دارة القيادة التي ستقوم على قيادة المحول من أجل الحصول على خرج ثابت
وسنبدأ بالترانزستور ثنائي القطبية وسنستخدم الترانزستور ذو الرقم BU208A وطبعا ليس عن عبس إخترنا هذا الرقم.
فقد إخترنا هذا الرقم لأن هذا الترانزستور يتلائم ومعطياتنا
والمعطيات هي :
يجب أن يتحمل جهد قدره ( يتم حساب هذا الجهد من أعلى قيمة يفترض أن تطبق عليه ولنفرض أن أعلى قيمة هي 240 فولت )
ولاننسى المحول إذ أننا قد صممناه للعمل على 125 فولت ونقوم على طرح هذه القيمة من أعلى قيمة قد تعمل عليها دارتنا
فيصبح 240-125= 115 فولت ولو نظرنا بالمعلومات المصنعية للترانزوستورات لأن الـ 115 فولت هي القيمة التي ستطبق على الترانزستور.
نرى أن هذا الترانزستور مناسب لنا ,وبالنسبة للتيار فالدارة مصممة لإستجرار تيار 1 أمبير وهذا الأمر يحدده حجم المحول وهذا الترانزستور مناسب أيضا وبالنظر إلى التردد الذي سيعمل عليه وهو هنا 50 هرتز فنرى أنه يعمل أيضا وبشكل ملائم , وبالإستطاعة فإن إستطاعته متناسبة جدا مع دارتنا .
حمل المعلومات المصنعية له وتأكد من ذلك ( datasheet ).
ونأتي الآن لتصميم الدارة التي ستقوم على تشغيل المحول بالشكل المناسب .
وبرسم المخطط الصندوقي لدارتنا يكون:

سنبدأ الآن بتشريح كل مكون من مكونات الدارة حتى نحصل بالنهاية على دارتنا المطلوبة .
طبعا المصدر معروف وهو التيار العمومي 220 فولت ونحن سنصمم دارتنا للعمل بمجال عريض لكي تعمل في جميع الدول سواء التي جهد مصدرها العمومي 110 فولت أو التي مصدر جهدها يساوي إلى 220 فولت .

kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 05-03-2011, 01:48 AM   #3
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

دارة توليد التردد :
هذه الدارة يجب أن تعطي تردد مناسب لتشغيل الأجهزة التي ستعمل على دارتنا هذه وبما أننا نصنع دارة لتشغيل الأجهزة الكهربائية المنزلية
والتردد الذي تعمل عليه تلك الأجهزة هو 50 هرتز فيجب أن يكون تردد الدارة نفس التردد الذي تعمل عليه الأجهزة أي 50 هرتز .
متطلباتي من هذه الدارة :
1- أن لا يزيد التردد أو ينقص حتى لا تتأثر الأجهزة الموصولة على خرج الدارة وبالتالي قد يؤدي ذلك إلى تلفها أو عدم عملها .
2- أن تتمتع بمرونة كافية بحيث أستطيع التحكم بترددها جهديا وبشكل يتناسب وحاجتي .

وقد تواجهنا بعض المشاكل في هذه الدارة وهي :

1- أن يحدث قصر بهذه الدارة أو توقفها عن العمل مما سيترتب على ذلك من مصائب كبيرة وأهمها عدم عمل الدارة وجعل دارة التحكم تستجيب لذلك التغيير بتمرير تيار عالي عبر الترانزستور من أجل تعويض نقصان الجهد المفترض عدم وجوده كون دارة توليد التردد لا تعمل وبالتالي عدم تشكل جهد على خرج المحول واستشعار دارة التحكم بذلك وتنفيذ أوامر غير مرضية يعني بالنهاية حدوث كوارث حقيقية بدارتي وهذا أمر يجب أن لا نسمح به أبدا .

وبما أن التيار العمومي تردده 50 هرتز فهذا يتيح لنا إمكانية الحصول على هذا التردد بكذا طريقة .

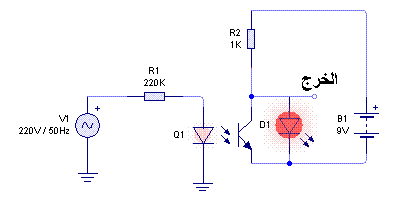

الطريقة الأولى أن نضع عازلا ضوئيا مع مقاومة مناسبة وبذلك نحصل على التردد المطلوب كما يلي



ويمكننا أيضا أن نضع محولا عازلا صغيرا جدا حتى نحصل على التردد المطلوب كما في الشكل التالي

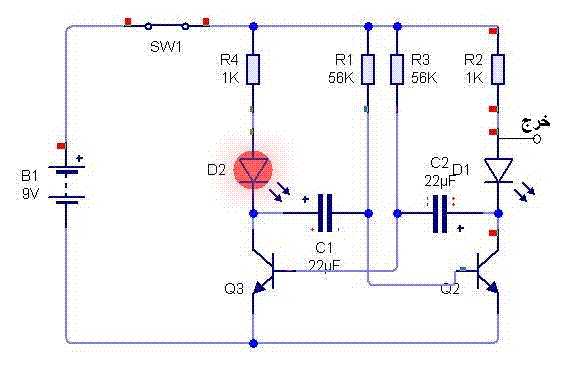

ويمكننا أيضا أن نبني مولد تردد بواسطة هزاز عديم الإستقرار كما يلي





وبضبط قيم كل من المقاومة ( R1-R3 ) والمكثفات ( C1-C2 ) نحصل على التردد المطلوب وذلك من العلاقة
F=1/2.R.C

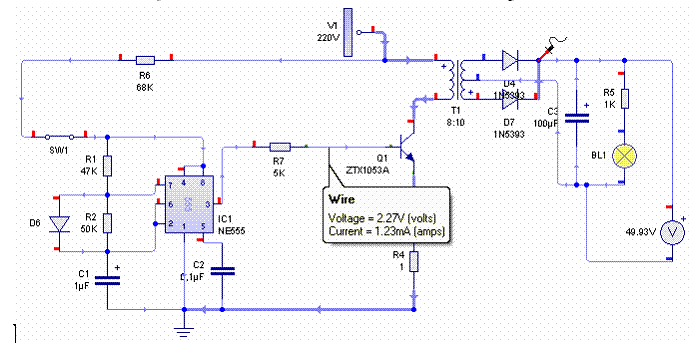

ويمكن أيضا أن نحصل على التردد المطلوب من المؤقت NE555 وذلك كما يلي:



و سأعتمد على تلويين الدارة باللون الاخضر عند إكتمالها تصميميا .
كما ويمكن أن نولد هذا التردد من المقارن LM741




ومن الهزازات كهزاز كولبتس وهزاز فين وهزاز هارتلي مختصر الكلام كل عنصر قابل للتغيير يمكن أن نولد منه تردد أو إهتزاز حتى الريليه ( الحاكمة الكهرومغناطيسية ) يمكنها أن تقوم بذلك .





وسأكتفي بالمؤقت NE555 لأنه أفضلها من ضمن العناصر الخطية
وطبعا يوجد عناصر رقمية قادرة على تحقيق المطلوب وبوثوقية أعلى كالعداد 4027 وأي عداد يمكنه القيام بذلك .
وهنا يمكننا القول أن دارة توليد التردد أصبحت جاهزة بشكلها الأولي .

.......



kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2011, 02:02 AM   #4
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

دارة التغذية :
طبعا دارة التغذية يجب أن تحظى بإهتمام كبير منا كمصممين لأنها من ستضمن تشغيل كافة الدارات والعناصر بالشكل السليم
وهي العصب الحساس بجميع الدارات والأجهزة الكهربائية أو الإلكترونية فبها تعمل الدارات وعليها تتوقف .
وسنستعرض بعض أشكال دارات التغذية لنختار أفضلها .
في دارتنا هنا يوجد أمامنا عدة خيارات لتأمين مصدر تغذية للدارة ومنها:
أن نقوم على استجرار التيار من المصدر العمومي مباشرة بواسطة مقاومة كما في الشكل :



وطبعا هذه الدارة مرفوضة كونها جامدة ولاتتمتع بالمرونة المطلوبة وغير مأمونة النتائج كونها تعتمد على عنصر كهربائي وهو المقاومة
والمقاومة كما تعلمون لايمكنها تغير قيمتها تلقائيا حتى تحافظ على قيمة ثابتة بالخرج.
كما يمكننا أيضا أن نقوم على استجرار التيار من المصدر العمومي مباشرة بواسطة مكثف كما في الشكل التالي:





أيضا هذه الدارة مرفوضة للأسباب الآنفة الذكر حول المقاومة .
كما يمكننا أيضا أن نحضر محولا آخر يعطي 12 فولت من المصدر العمومي ونقوم على تقويم وتنظيم جهده وبذلك تحل المشكلة وأيضا هذا الحل مرفوض للأسباب التالية :
يجب علينا أن نبني دارة تتمتع بالصفات التالية :
1- ذات سعر معقول حتى نضمن رواجها ومنافستها للبضائع الأجنبية .
2- ذات حجم متناسب مع دارتنا أي أنه ليس من المعقول أن نبني هذه الدارة ونضعها بصندوق أكبر منها بأربع أو خمس مرات .
3- ذات وثوقية أعلى طبعا لووضعنا محولا آخر بالدارة سنحصل على جهد منظم وثابت ولكن ما أقصده هنا هو التناغم بالدارة وهذا ماسأشير له لاحقا ونحن نكمل تصميم الدارة الكلية .
4- طول عمر الدارة فيجب أن تصمم منتجك على أن يعمل الدهر كله وتقوم على حساب كل صغيرة وكبيرة بالدارة من أجل تحقيق ذلك لأن قوة الدارة تأتي من تحملها للصدمات
سواء الميكانيكية أو الكهربائية وهذا ماسنتطرق إليه لاحقا عند شرح تغليف الدارة .
وطبعا لووضعت محولا آخر سوف أخسر إمكانيات كثيرة تساعدني على جعل الدارة تعمل كما أخطط لها أن تعمل ( كسنفونية متناغمة مع بعضها للحصول على أروع عمل لها ).
إذا مالعمل للحصول على تغذية تتناسب وحاجاتي, وحاجاتي هي :
1- يجب على دارة تغذية أن تعطي دارتي التيار اللازم لتشغيلها دون إزعاج لها وللدارة ككل .
2- يجب أن تكون ذات ثمن رخيص قدر الإمكان .
3- يجب أن تتمتع بأصغر حجم ممكن .
4- يجب أن تقاد بواسطة دارة التحكم بالدارة وتتبع تعليماتها حرفيا .
إذا لحل هذه المشكلة نجد أن الملف هو أنسب شيء لدينا ولكن لا يجب علينا أن نضعه عند مدخل الدارة كما فعلنا مع المقاومة والمكثف لأننا بذلك سنحتاج إلى ملف أكبر من المحول الرئيسي
.




ولو نظرنا بدارتنا سنجد أن المحول الذي سيقوم على إخراج جهد ثابت على خرجه هو أنسب من يعطينا جهد ثابت ومنظم إذا كيف سنحل هذه المشكلة .
الحل بسيط وذلك بأن نضع بداخل المحول الذي سيقوم على إخراج جهد الدارة الكلية ملف يقوم على تغذية الدارات التي ستقوم بدورها على تشغيل المحول يعني ستتغذى الدارة من ذاتها وبذلك نكون قد ضمنا إمكانية التحكم بالتغذية التي ستغذي الدارة طريق جهد التغذية كجعله جهد مرجعي وهذا ماسنعرضه لاحقا بشكل مفصل .
بهذا الشكل ستتغذي دارتي بجهد ثابت وبأقل مصروف وأطول عمر وأصغر حجم وبكفاءة عالية .
أليس هذا جميل قضينا على كل المشاكل بتلك الفكرة ولله الحمد .
نأتي الآن إلى الدارة التالية :
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2011, 09:02 AM   #5
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

دارة التحكم :
قد يبدو الاسم كبيرا وضخم ولكن عمليا فالأمر بسيط ولا يحتاج إلى عذاب أبدا لأنك لو وضعت المتطلبات والمشاكل التي تتوقع لهذه الدارة أن تقع بها فستقوم وبشكل تلقائي على حلها تباعا دون أن تدري بأنك أنهيت الحل .

متطلبات دارة التحكم :
1- طبعا رخص ثمنها وقلة مصروفها للتيار وصغر حجمها تأتي بالمرتبة الثانية .
2- دقة دارة التحكم و وثوقيتها وسرعة استجابتها للتغييرات تأتي بالمرتبة الأولى لأنه بذلك أضمن طول العمر لدارتي الكلية .
3- ضمان أمنها بالشكل المناسب ( طبعا ليس من السرقة ) بل من القتل إذ أنه لو صدمت دارتي بصدمة كهربائية عالية دون تأمينها فذلك سيؤدي إلى دمارها وهي الوحيدة التي يجب أن لاتموت أبدا لأنها من تقود قطيع الدارات المشكلة لدارتي الكلية أو جهازي ولو حصل وأصابها مكروه فبالتأكيد ستتضرر بقية الدارات
ويؤدي ذلك إلى حدوث كوارث نحن بغنى عنها نهائيا , ومن ذلك فإنها يجب أن تحصل على النصيب الأكبر من الحماية والرعاية المدروسين جيدا .
المشاكل التي نتوقع أن تواجهها دارتنا :
1- عدم استجابتها للتغييرات اللحظية سواء بتيار الدخل ( المصدر العمومي ) أو بتيار الخرج ( خرج المحول ) .
2- عدم توافقها مع بقية الدارات التابعة لها فهي الدارة القائدة في جهازي وكما قلنا سابقا يجب على جميع الدارات الأخرى الإنصياع لطلباتها ورغباتها .
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2011, 09:11 AM   #6
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

دارة القيادة :
ويقصد بها الدارة التي ستقود المحول في دارتنا هذه وسأعتمد على ترانزستور ثنائي القطبية ذو الرقم BU208D لأنه مناسب جدا لتطبيقنا هنا وقد ذكرت أسباب ذلك سابقا .
متطلبات دارة القيادة:
1- إن هذه الدارة ستقوم على تشغيل المحول وتشغيل المحول بحاجة إلى استطاعة كافية ليعمل ( طبعا إن هذه الاستطاعة يجب أن تتوافق واستطاعة المحول )
وتلك الاستطاعة يجب أن يكون الترانزستور قادر على تحملها ونتيجة لذلك فإنه سيولد حرارة بداخله نتيجة مرور لحظي كبير للتيار عبره إلى الأرضي أو السالب والتي تبلغ قيمته الجهدية المحسوبة ( 115فولت ) قادما ذلك التيار من المحول فلذلك لابد من وضع جسم الترانزستور على جسم معدني لتتبدد الحرارة من الترانزستور إلى الجسم المعدني ومنه إلى الهواء المحيط بالترانزستور.
2- تأمين عتبة عمل ( منطقة تشغيل ) مناسبة للترانزستور من أجل أن لاينهار نتيجة مرور تيار عالي عبره ناتج عن التيارات الردية الناتجة عن ملف المحول الإبتدائي نتيجة التشغيل والتوقف الذي سنتعرف عليه لاحقا .
3- تأمين الحماية اللازمة لعنصر القيادة لأن التعامل مع الملفات تحتاج إلى عناية ودقة لتلافي حدوث المشاكل بسبب التيارات الردية أو الإعصارية الناتجة داخل الملف الإيتدائي للمحول ,لأنه من خواص الملف أنه يولد تيار معاكس بالقطبية والإتجاه عند وصل الملف أو المحول بمصدر تغذية وبفترة قصيرة جدا وذلك التيار العكسي سيكون بمثابة الرصاصة القاتلة لعنصر القيادة ( الترانزستور ) إذا لم يتم أخذ ذلك بالحسبان والإستعداد له.
المشاكل المتوقع مواجهتها أثناء العمل :

1- تلف ترانزستور القيادة بسبب عدم التأمين اللازم له والحرارة الزائدة مما يؤدي إلى تلف المحول لأنه عندها سيكون تيار الدخل مساوي إلى 220 فولت فيما لو حدث قصر بالترانزستور وكما تعلمون فإننا قد صممنا المحول ليعمل على جهد 125-240 فولت من أجل ضمان عمل عريض المجال .
2- التعرض لقفزات مفاجئة من دارة التغذية مؤدية إلى تلف الترانزستور أيضا إذا لم نحسب لذلك الأمر كأن يرتفع التيار العمومي إلى 280 فولت في لحظة وذلك بسبب تصادم الكابلات التي تحمل التيار العمومي مع بعضها مسببة إرتفاع بالجهد .
3- حدوث قصر أو حمل زائد في خرج المحول مما يؤدي إلى استحرار زائد للتيار بشكل كبير عبر الترانزستور مسببا تلفه .

سنقوم الآن على بناء دارتنا تباعا حتى نحصل بالنهاية على جهاز مكتمل و فعال وذو وثوقية عالية .
كما ذكرنا سابقا أن التصميم يبدأ من الخرج متجها إلى الدخل يعني من النهالية إلى البداية .
والمحول هو الخرج هنا وسنبدأ به .
أولا نحضر محولا بخرج حسب الطلب فلو أردت محولا يخرج 12 فولت متناوب أحضره ولو أردت محولا يعمل بأعلى من تلك القيمة فلا بأس إذ أننا بالنهاية نحن من يتحكم بهذا الأمر.
وأقترح أن نجعل المحول ينتج على خرجه جهدا قدره 16 فولت متناوبا منتظما .
نحضر محولا ذو جهد 12 فولت أو أكثر أو أقل أي محولا بتيار منتج قدره 1أمبير ينفع هنا.
ومن ثم نقوم على فك المحول وإجراء الطريقة التي ذكرناها سابقا مع الحفاظ على لف الملف الثانوي للمحول على أن يخرج 16 فولت .
ويجب أن نراعي وضع سلك الملف الابتدائي أو الثانوي بنفس السماكة التي كانا عليها دون تغيير لأن التغيير هنا سيؤدي إلى مردود أقل للمحول .
ومن ثم نقوم على تركيب الصفائح المعدنية ونقوم بضبط المحول جيدا لمنعه من الإهتزاز وذلك برصه جيدا بالصفائح ودهنه بمادة عازلة تكسبه مزيدا من القوة فإهتزاز المحول سيؤدي إلى مشاكل منها صدور صوت مزعج وعدم كفائة بالعمل وسخونته بشكل يؤدي إلى تلفه.
ومن ثم نأتي إلى الترانزستور القائد للمحول إن هذا الترانزستور هو من سيقوم على تقطيع الجهد على طرفي المحول من أجل الحصول على تيار متقطع فكما قرأنا سابقا المحول لايعمل على التيار المستمر وإنما على المتناوب ( كما وعدنا المحول سابقا عندما سألناه عن كيفية عمله ).
وبالمقابل الترانزستور لايعمل على التيار المتناوب ويعمل بالتيار المستمر وهنا فكرة صاحبا السائل الذي حل مشكلة التعامل بين التيار المستمر الذي سيعمل عليه الترانزستور والتيار المتناوب الذي سيعمل عليه المحول.

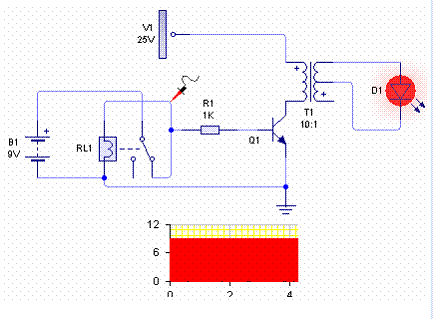

وهذا رسم بسيط لدارتنا من أجل الوصول إلى الدارة النهائية

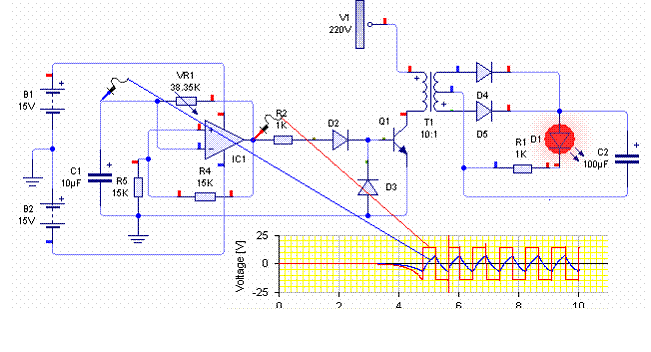

طبعا للسرعة وضعت العازل الضوئي للتجريب فقط وكل دارة سابقة هي للتجريب قد لاتعمل بالتطبيق العملي .
وبعد أن عرفنا متطلبات دارتنا الكلية نقوم على وضع المشاكل المتوقع حدوثها لدارتنا على ورقة جانبية ونقوم على حل تلك المشاكل واحدة تلو أخرى حتى ننتهي من حل جميع المشاكل وبالتأكيد إن حللنا جميع المشاكل بطريقة جيدة سنكون قد صممنا جهاز يتمتع بخصال جيدة وطريقة عمل فعالة .

kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2011, 09:27 AM   #7
F.Abdelaziz
استاذ و مشرف قسم الالكترونيات

الصورة الرمزية F.Abdelaziz

المشاركات: 6,894
أحصائية الترشيح

عدد النقاط : 6483


النشاط

معدل تقييم المستوى: 333
افتراضي

اخى الكريم

شكرا جزيلا لك

بارك الله فيك

مجهود يستحق كل التقدير جعله الله فى ميزان حسناتك

مع تمنياتى بدوام التوفيق
F.Abdelaziz غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2011, 12:28 PM   #8
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 116
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة F.Abdelaziz مشاهدة المشاركة
اخى الكريم

شكرا جزيلا لك

بارك الله فيك

مجهود يستحق كل التقدير جعله الله فى ميزان حسناتك

مع تمنياتى بدوام التوفيق
السلام عليكم

شكرا لك استاد الكبير فتح الله تقدير اعتز به
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
رد

العلامات المرجعية

أدوات الموضوع

تعليمات المشاركة
You may not post new threads
You may not post replies
You may not post attachments
You may not edit your posts

BB code is متاحة
كود [IMG] متاحة
كود HTML معطلة

الانتقال السريع إلى

الساعة الآن: 02:37 PM


Powered by vBulletin® Version 3.8.6, Copyright ©2000 - 2025
Feedback Buttons provided by Advanced Post Thanks / Like (Lite) - vBulletin Mods & Addons Copyright © 2025 DragonByte Technologies Ltd.
القرية الإلكترونية
