السلام عليكم ورحمة الله وبركاته
اخواني واحبائي دائرة الاخراج الافقي تعمل كالأتي يبداء العمل بها من البور بحيث يغذي الباور الاين ب 90 فولت الى 125 حسب نوع الجهاز وبعد ذلك ومن خلال ملف داخلي داخل الاين (محول الاخراج الافقي) يعمل الاين على تغذية ترانزستور الاخراج الافقي على رجل المجمع (collector) وبواسطة متكاملة الاخراج الافقي او دائرة هزاز ترانزستوري حسب نوع الجهاز يتم نقل ما يسمى باشارة سن منشار H.O اشارة هزاز الاخراج الافقي بواسطة مقاومة صغيرة القيمة لا تتعدى خمسة كيلو اوم الى قاعدة ترانزستور درايف (HOREZANTAL DRIVE TRANSSESTOR) والذي يتم تغذيته بواسطة مقاومة لاتزيد على 2.5 كيلو اوم من البور مباشرة ويتم تغذية محول صغير معه يسمى (horezntal driver trans) ويعمل هذا الترانزستور على تكبير اشارة الاخراج الافقي وتمريرها الى المحول الصغير عن طريق رجل المجمع ويعمل المحول الصغير على نقل هذه الاشارة الى طرف القاعده في ترانزستور الاخراج الافقي (horezntal out transsestor) اللذي يعمل بدوره على تكبير هذه الاشارة وارجاعها الى محول الاخراج الافقي عن طريق رجل المجمع التي ياخذ تغذيته عليها ليبداء بذلك اخراج الجهد العالي من محول الاخراج الافقي .
ارجوان اكون قد افدت السال في هذا الموضوع والله ولي التوفيق

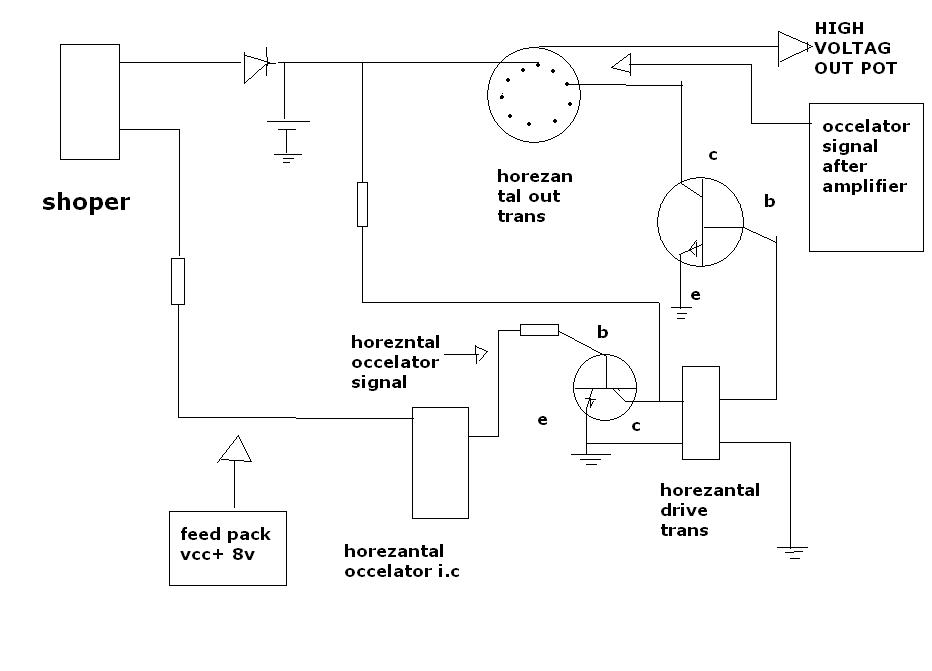

اخوكم المهندس اياد حمدان انتظرو الشرح بالرسم الهندسي
للشرح بالرسم الهندسي اضغط هنا
دائرة المذبذب
