سؤال موضع دايود في دائرة

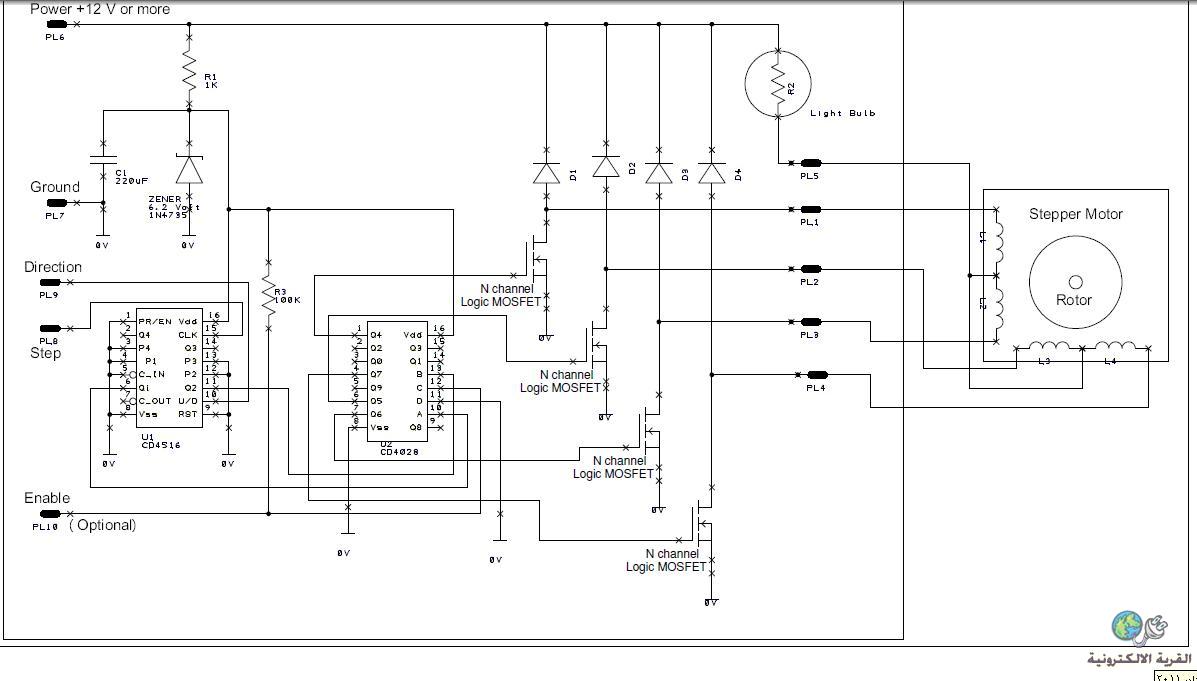

السلام عليكم ورحمة الله هذا المخطط لدائرة للتحكم بمحرك خطوي استعملتها للتحكم بماكنه CNC والتي كانت اول نموذج ونجحت الماكنه والدائرة ولله الحمد المهم احاول عمل نفس الدرايفر ولكني اريد التاكد من ان الدايود واعتقد انه دايوم الحماية d1 - d4 هل هو في وضعه الصحيح ؟ في الدائرة السابقة قمت بوضع الدايود بين مخرجات الايسي 4028 وبين الموسفت وقد عملت بكفائة لكني اريد التاكد لماذا الدايود في الرسمه الاصليه وضع بهذه الطريقة ؟
|
