مبتدى - اريد معرفة المقاومة المناسبة لهذه الدائرة

[KinG_Ruin]

السلام عليكم و رحمة الله وبركاته

لدي مشروع يخدم مستخدمين الكمبيوتر

و كنت استخدم البطاريات في بداية الامر

و الان انتهيت منه و اريد تشغيله على الكهرباء ولكن واجهتني بعض المشاكل بسبب عدم معرفتي الا القليل عن الكهرباء

الان لدي مخرج يو اس بي يولد لي كهرباء جهدها 5 فولت

و الجهاز يستقبل 3 فولت ( بطاريتان 1.5 فولت موصلة على التوالي )

كيف يمكنني جعل هذه الـ 5 فولت تصبح 3 فولت؟؟

من خلال بحثي في الانترنت سمعت انه لابد ان استخدم مقاومة ،، ولكن اي نوع من انواع المقاومات لابد ان استخدم؟؟

ووجد شخص ينصح باستخدام هذه المقاومة "مقاومة فيوزية بقيمة (0.02 اوم) بدون مشاكل" هل كلامه صحيح؟؟

و ايضاً لدي مشكلة اخرى متخوف منها و هي في حالة رجوع اي فولت او حصول شورت كهربائي

ممكن تخرب الشيب حقت المذربورد حقت الجهاز .. و من خلال بحثي في الانترنت وجدت شخص يقول "معالجة حصول أي Short curcuit عن طريق وضع ديود يعمل كمفتاح إذا حصل أي خلل" ما هو الديود و ما هي وظيفته؟؟ و كيف استطيع ربطه مع المقاومة في الدائرة الكهربائية؟؟


اتمنى مساعدتي لان المشروع واقف على هذه النقطة

و شكراً

[فيصل72]

أخي الكريم
استخدام مقاومة لا يعطيك جهد ثابت ان كان تيار الدائرة غير ثابت
وانت لم تذكر شيئا عن التيار المطلوب
مقاومة 0.02 اوم لن تخفف من الجهد وسيبقى 5 فولت تقريبا
يمكن طبعا استخدام مقاومة مع دايود زينر
او ايسي منظم للجهد وهو الأفضل

[KinG_Ruin]

المشاركة الأصلية كتبت بواسطة فيصل72

أخي الكريم
استخدام مقاومة لا يعطيك جهد ثابت ان كان تيار الدائرة غير ثابت
يمكن طبعا استخدام مقاومة مع دايود زينر
او ايسي منظم للجهد

شكرا لمرورك اخي فيصل

بس يا ليت توضح لي اكثر ايش مواصفات المقاومة الي اشتريها؟ و ايش مواصفات الدايود زينر الي اشتريه ؟؟ هل له رمز او قوة معينة ؟؟

و ايش هو الـ ايسي منظم للجهد ؟؟

باختصار اتمنى تقولي لي اسماء الادوات الي اشتريها بمواصفاتها لكي اعمل التالي:-

1- اجعل فرق جهد المصدر ( 6 فولت ) يدخل الى الجهاز 3 فولت
2- امنع رجوع التيار للمصدر ( يعني يكون اتجاهه واحد الى الجهاز فقط )

[فيصل72]

هل يمكن ان تضع بعض المعلومات عن الدائرة
او التيار الذي تستهلكه

[KinG_Ruin]

المشاركة الأصلية كتبت بواسطة فيصل72

هل يمكن ان تضع بعض المعلومات عن الدائرة
او التيار الذي تستهلكه

اريد ان استخدم منفذ اليو اس بي الموجود في الكمبيوتر

و من خلال بحثي في الانترنت وجدت انه يعطي تيار مقداره 500 ملي امبير

اعذرني على السؤال اخي ولكن كما قلت لك اني لا افقه في الكهرباء

ما هو الفرق بين التيار و فرق الجهد؟؟
و ما العلاقة التي تربطهم؟؟

شكراً لك

[فهد المنصور]

كما ذكر المهندس فيصل .. استخدم دايود زينر ومقاومة كما في المخطط المرفق في هذه الصفحة ..

http://www.qariya.com/electronics/zener.htm

قيمة الزينر .. 3 فولت ..
المقاومة يمكن ان تكون 4.7 اوم " 1 وات " لأن الجهد والتيار صغير جدا ..

وستحصل على جهد على المخرج قيمته 3 فولت مستمر ومنتظم ..

[ماجد عباس محمد]

إضافة لما ذكره الإخوة الأفاضل - رجاء ملاحظة أن منفذ USB يتحمل تيار قدرة من 500 إلى 900 مللى أمبير فقط (حسب النوع) لكل منفذ و الدائرة يجب الا تسحب أكثر من ذلك فضلا عن أن هذا التيار يتشاركه كل الأجهزة على ذات المنفذ

[فيصل72]

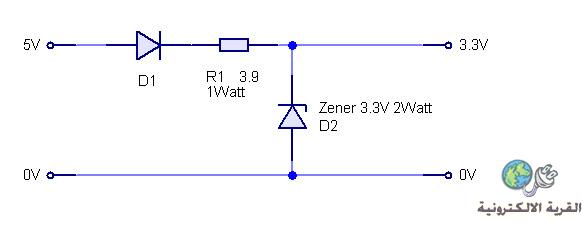

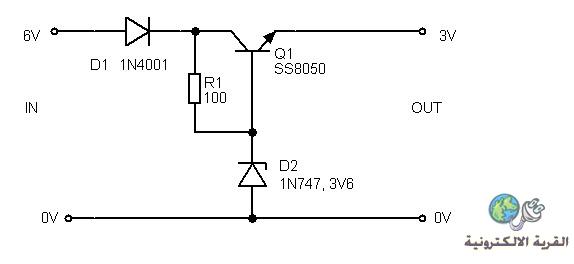

جرب هذه الدوائر اذا احببت والقيم مبينه فيها
اقصى تيار 500 ميللي امبير
الدايود للحماية
